Công tắc phao điện báo mức nước Radar chính hãng được phân phối bởi Phao Bách Khoa. Phao báo mức nước được sử dụng rộng rãi trong ngành công nghiệp dân dựng, công nghệ hoá chất và đặc biệt là kết hợp với bơm thải chìm với 2 chức năng chính là chống tràn cho bồn nước và chống cạn cho hồ nước, hố ga.

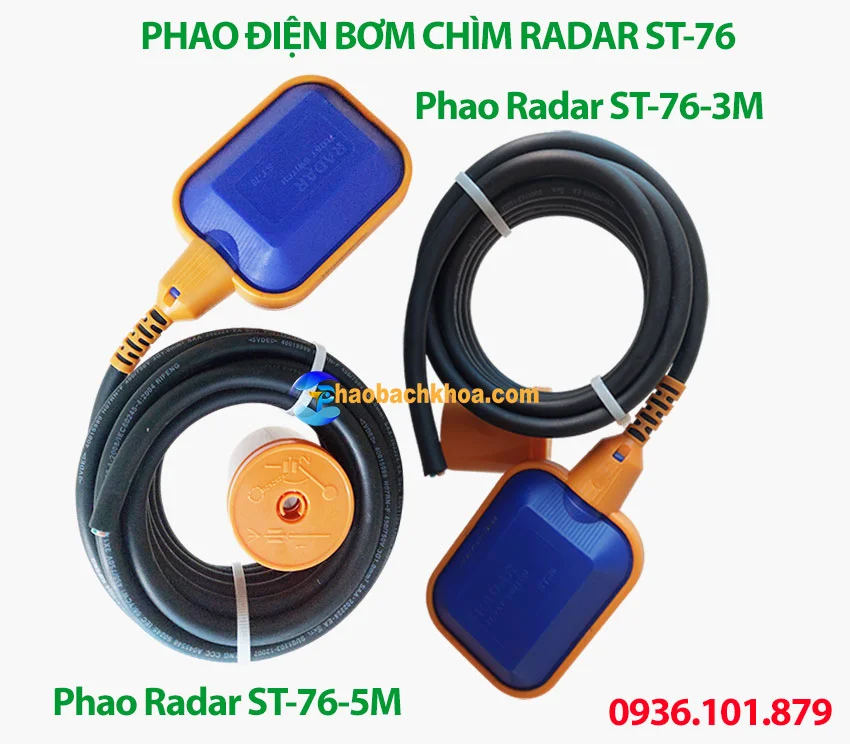

Phao điện bơm chìm Radar ST-76 dây 3m và 5m
Phao báo mức nước là gì?
Công tắc phao bơm chìm thường được gọi là (công tắc phao điện, công tắc báo mực nước, phao báo mực nước có người gọi tên Tiến anh là Float Switch…) là thiết bị dùng để kiểm soát mực chất lỏng (nước sạch hoặc hoá chất) trong bồn chứa, bể, hố ga nhằm chống tràn và chống cạn bảo vệ máy bơm, cho nước không tràn ra ngoài thường được kết hợp với máy bơm thường hoặc máy bơm chìm. Phao điện báo mức nước Radar hoạt động hoàn toàn tự động không cần tới sự can thiệp thủ công. Điểm khác biệt của công tắc phao điện báo mực nước Radar là được thiết kế 1 quả phao với công tắc gồm các tiếp điểm NO và NC nằm bên trong quả phao. Và được bảo vệ kín nước với công nghệ IP68 bảo vệ sản phẩm và được đảm bảo hoạt động tốt trong môi trường chất lỏng.
Thông số kỹ thuật phao ST-76
- Điện áp hoạt động: AC 125V/250V
- Dòng điện tối đa: 16(4)A
- Tần số: 50/60Hz
- Nhiệt độ làm việc tối đa: 55°C
- Cấp độ bảo vệ đạt chuẩn: IP68
- Công suất: 1500w (2HP) lớn hơn sử dụng thêm Contactor
- Chiều dài dây điện: 3M, 5M
Cấu tạo và Nguyên lý hoạt động của phao điện báo mức nước Radar
Cấu tạo của phao bơm thải chìm
- Dây dẫn điện: có 3 dây được bao bọc bên ngoài một lớp vỏ dày, chiều dài dây 3m hoặc 5m
- Quả cân: Quả cố định điều khiển phao đóng ngắt mực nước
- Quả Phao: Hình chữ nhật (Có thương hiệu Radar và thông số), Bên trong có chứa hộp công tắc để điều khiển đóng mở.

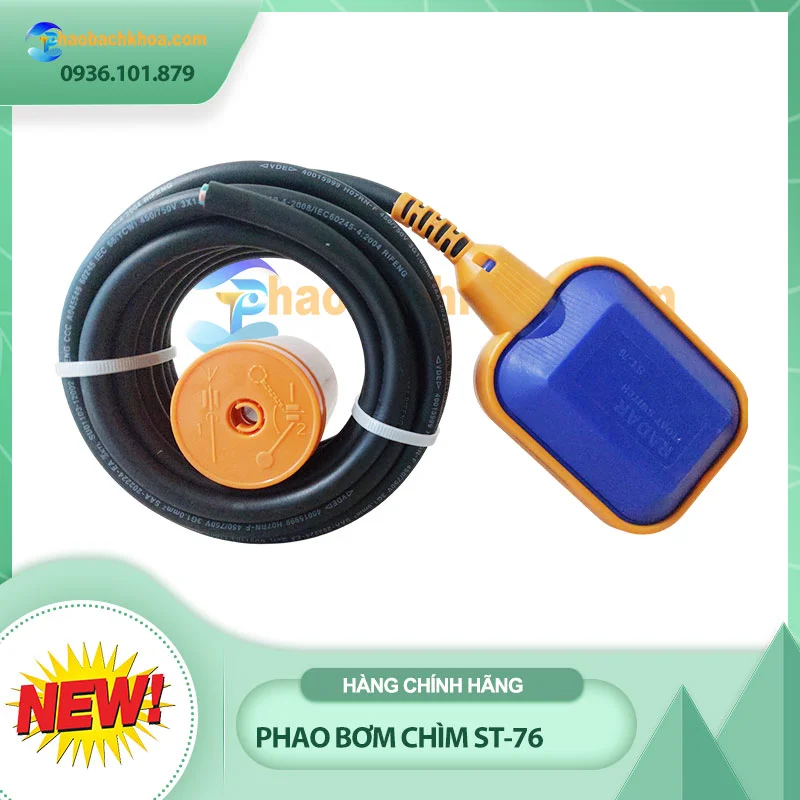

Cấu tạo phao điện báo mức nước Radar ST-76
Nguyên lý hoạt động
Công tắc phao điện báo mức nước Radar hoạt động dựa vào sự thay đổi của mực nước trong hồ chứa. có hai trường hợp sau
Sử dụng công tắc phao báo mực nước Radar để chống tràn.
Trường hợp hết nước quả phao sẽ nằm thẳng đứng và tiếp điểm bên trong lúc này sẽ đóng mạch và khởi động máy bơm để bơm nước. Khi mực nước đầy quả phao sẽ chuyển động lên trên tới mực nước đã được quy định bởi quả cân thì phao sẽ dừng chuyển động và công tắc phao điện bên trong quả phao tức là tiếp điểm sẽ mở mạch và khi đó máy bơm sẽ dừng lại. Xem cách nối phao chống tràn ở bên dưới phần hướng dẫn lắp đặt.
Sử dụng công tắc phao báo mực nước để hút cạn
Ngược lại với chống tràn thì công tắc phao báo mực nước Radar khi phao chuyển động lên trên tới mức quy định thì hộp công tắc bên trong sẽ chuyên về trạng thái mở cho dòng điện đi qua để máy bơm hoạt động. Chức năng này sẽ hút nước ra ngoài để bồn chứa, hố ga không bị ngập nước.
Ứng dụng thực tiễn của phao bơm thải chìm
- Hệ thống xử lý nước thải sinh hoạt, công nghiệp.
- Hố ga, giếng thu nước mưa, bể chứa ngầm.
- Các trạm bơm thải chìm trong tòa nhà, nhà máy, khu dân cư.
Ứng dụng phao bơm thải chìm trong ngành công nghệ hoá chất và dân dụng
Tại sao nên chọn phao điện bơm chìm Radar?
- Sản phẩm của SHINTUNG ELECTRONICS INDUSTRY COMPANY
- Thương hiệu Radar uy tín, sản phẩm đạt tiêu chuẩn.
- Sản phẩm chuyên dụng cho bơm thải chìm, nước thải, hoá chất.
- Giá thành hợp lý, dễ bảo trì, thay thế.
- Sản phẩm chính hãng được cung cấp bởi Phao Bách Khoa

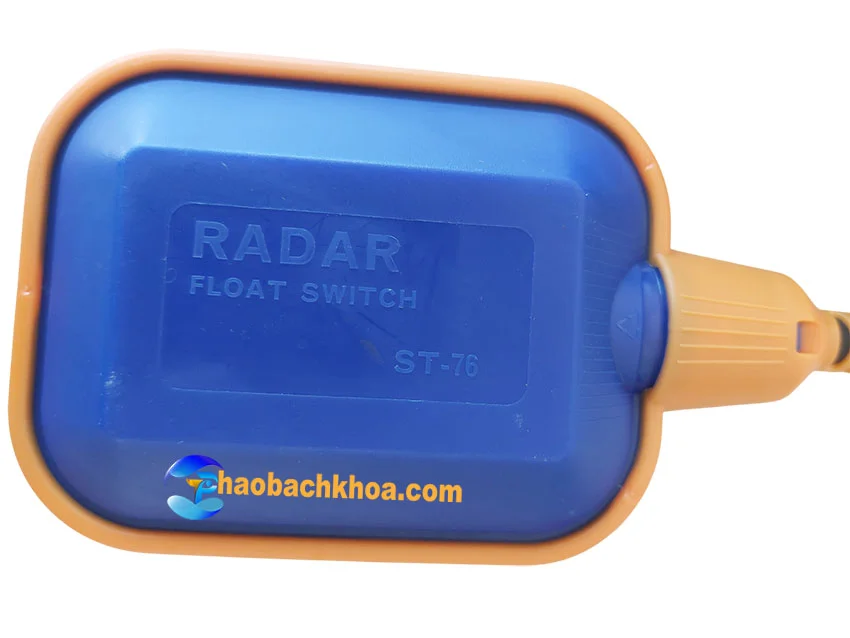

Phao điện thương hiệu Radar
Hướng dẫn lắp đặt phao báo mức nước ST-76
Cách lắp đặt công tắc ST-76
- Cố định quả cân trên dây điện để điều khiển mực nước.
- Nối dây điện của phao điện báo mức nước Radar với máy bơm, sau đó cố định trong bể chứa.
- Độ dài đoạn dây giữa điểm cố định và thân phao quyết định mức nước sẽ ngắt.
- Tuyệt đối không để đầu dây điện bị ngập trong nước trong quá trình lắp đặt.
Hướng dẫn sử dụng
(1) Hướng dẫn bơm cấp dầy (đầy ngắt – cạn bơm)
- Nối dây nâu của phao vào máy bơm, dây vàng-xanh vào dây trung tính như sơ đồ Hình 1. (Dây xanh dương phải được cách điện).
- Chi tiết lắp đặt tham khảo Hình 2 và Hình 3.
- Nguyên lý: Khi mực nước trong bể xuống đến mức quy định, máy bơm tự động bơm nước vào; khi nước đầy, máy bơm dừng. Nguyên lý này gọi là bơm cấp đầy, khi cạn nước thì máy bơm hoạt động và khi đầy nước thì máy bơm dừng.
Bơm cấp đầy phao bơm chìm Radar chính hãng

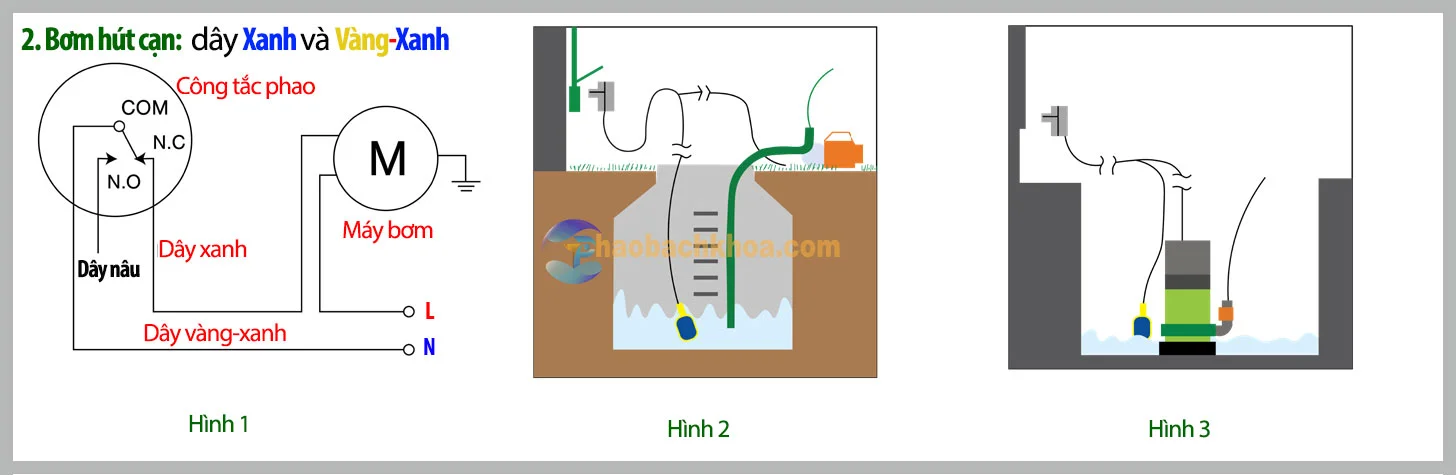

(2) Chế độ bơm hút cạn: Hút nước thải ra ngoài
- Nối dây xanh dương của phao vào máy bơm, dây vàng-xanh vào dây trung tính như Hình 1. (Dây nâu phải được cách điện).
- Chi tiết lắp đặt tham khảo Hình 2 và Hình 3.
- Nguyên lý: Khi nước rút xuống mức thấp nhất, máy bơm dừng; khi nước dâng lại đến mức quy định, máy bơm hoạt động hút nước thải ra ngoài.
Bơm hút nước ra ngoài chống tràn hồ chứa, hố ga..

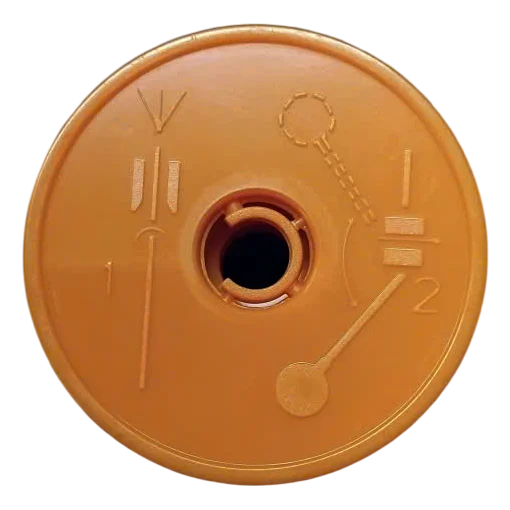

Lắp đặt quả cân
- Gỡ vòng nhựa của quả cân ra, luồn vòng vào dây.
- Cho dây đi từ phần đầu côn vào trong thân quả cân, siết vừa đủ ở đầu cố định (tham khảo Hình 7).
Sơ đồ lắp đặt quả cân phao bơm chìm
Lưu ý an toàn
- Dây điện của phao là bộ phận liền khối, không thể sửa. Nếu hỏng, phải thay mới phao.
- Tuyệt đối không để đầu dây điện tiếp xúc nước.
- Dây không sử dụng phải được cách điện cẩn thận.
- Máy bơm phải được nối đất để tránh rủi ro.
Chế độ bảo hành
- Với lỗi do nhà sản xuất, thiết bị được bảo hành đổi mới trong vòng 12 tháng kể từ ngày xuất xưởng.
- Bảo hành không áp dụng với trường hợp dùng sai hoặc bảo quản không đúng cách.
Kết luận
Với ứng dụng thực tiễn rộng rãi, công tắc phao điện báo mức nước Radar được nhập khẩu chính hãng và phân phối tại thị trường Việt Nam nhầm đáp ứng các công việc trong môi trường hoá chất, nước thải công nghiệp v.v.. Hãy liên hệ với Phao Bách Khoa để được tư vấn và mua sản phẩm phao điện Radar chính hãng.
Nhà sản xuất:
SHINTUNG ELECTRONIC INDUSTRY CO., LTD
(C RADAR là thương hiệu đã đăng ký của công ty Shintung)
