Công tắc phao điện bồn nước công suất 750w, 15A

Phao điện là thiết bị cần thiết dùng cho bồn và bể nước với tính năng điều khiển nước tự động cấp cho bồn khi hết nước và đóng lại khi nước đã đầy bồn. Công tắc phao điện bồn nước đóng vai trò hết sức quan trong trong sinh hoạt, giữ cho bồn nước luôn có nước và nhất là không cần tác động sức người.

Giúp tiết kiệm thời gian và công sức, khi không có công tắc phao điện bơm bằng cầu dao, khi nước dâng lên trào ra ngoài mới biết nước đầy. Một cảm các rất cho chịu, khi nước nước chảy ầm ầm trên nóc nhà, với những nhà liền kề thì làm ảnh hưởng tới nhà bên cạnh.

Công tắc phao điện bồn nước là gì?

Phao điện bồn nước có 2 chức năng chính đó là chống tràn (hay còn gọi là phao điện chống tràn) và chống cạn (hay còn gọi phao điện chống cạn). Nhà sản xuất đã thiết kế hai tính năng này trong một công tắc phao điện dùng cho bồn nước hoặc bể nước. Đây là dòng phao điện truyền thống dễ dàng lắp đặt và cân chỉnh mực nước chống tràn và chống cạn với hai quả phao, phao nổi (thường gọi là phao số 1) trên và phao chìm dưới (thường gọi là phao số 2).

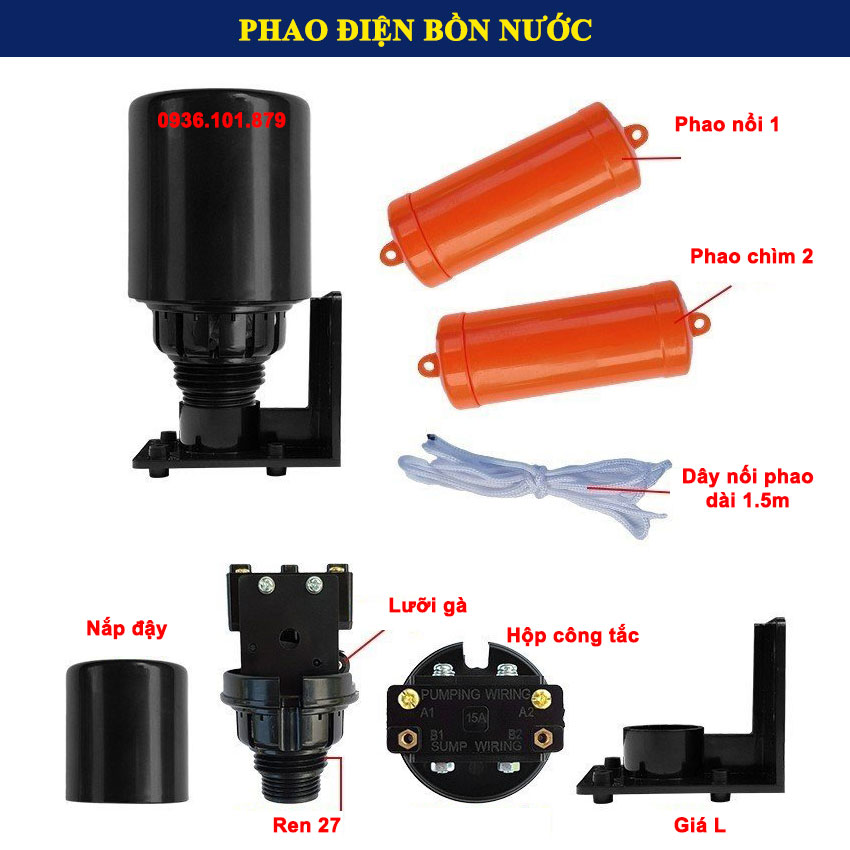

Phao điện bồn nước Kawasan

Trên công tắc phao điện Kawasan có ký hiệu 2 cặp tiếp điểm.

• Cặp A1A2 là chống tràn bồn nước (Nghĩa là khi nước trong bồn hết nó sẽ tự bơm và khi nước đầy tới mức quy định nó sẽ đóng lại)
• Cặp B1B2 là chống cạn (Tính năng chống cạn này thường dùng khi đấu 2 công tắc phao điện cho 2 bồn nước và một máy bơm.) phần dưới về cách lắp đặt công tắc phao điện Phao Bách Khoa sẽ trình bày sâu hơn.

Thông số kỹ thuật công tắc phao điện bồn nước

• Nhà sản xuất: Kawasan
• Xuất xứ: Nhập khẩu
• Công nghệ: Đài Loan
• Công suất tải Max: 1HP tương đương với máy bơm có công suất 750w (Nếu lớn hơn thì dùng khởi động từ thích hợp).
• Môi trường nước thích hợp: Nước sạch, nước máy
• Điện áp hoạt động: AC/DC 24-220V
• Dòng chịu tải max: 15A
• Dây nối hai phao để điều khiển công tắc: dây dù dài 1,5m
• Độ sâu nước giới hạn: > 20 cm
• Nhiệt độ thích hợp: 5 đến 80 độ C
• Cấp độ bảo vệ kín nước: chuẩn IP68
• Vật liệu: Nhựa cao cấp không gây độc hai cho người dùng

Nguyên lý hoạt động công tắc phao điện bồn nước

Công tắc phao điện bồn nước hoặc động theo hai nguyên lý là chống tràn bồn nước và chống cạn bồn nước. Cụ thể, sẽ được diễn giải chi tiết sau đây.

Phao điện chống tràn bồn nước (Hay còn gọi là Bơm cấp đầy)

Lắp đặt đấu điện vào cặp tiếp điểm điện A1A2. Khi mực nước trong bồn chứa giảm xuống đến giữa trái phao số 2, lúc đó cặp tiếp điểm điện A1A2 tự động đóng lại lúc này nguồn điện được cấp cho máy bơm. Máy bơm hoạt động và cấp nước vào bồn chứa khi mực nước trong bồn dâng lên tới giữa phao số 1 (Mực nước đầy). Lúc này, thì cặp tiếp điểm A1A2 tự hoạt động và ngắt nguồn điện dẫn tới máy bơm ngừng hoạt động, ngưng không cấp nước bồn nữa (Nguyên lý này gọi là bơm đầy hay chống tràn).

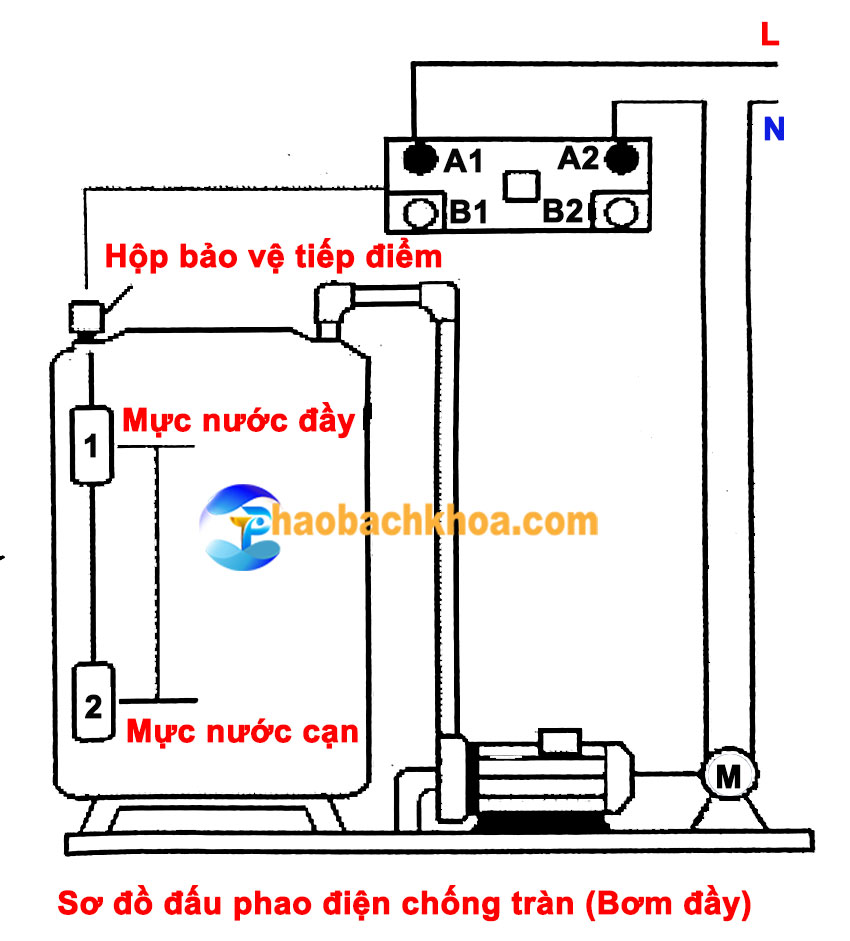

Sơ đồ đấu phao điện chống tràn ( hay còn gọ bơm đầy)

Phao điện chống cạn bồn nước (Hay còn gọi là Bơm hút cạn)

Lắp đặt đâu điện vào cặp tiếp điểm điện B1B2. Khi mực nước trong bồn chứa đầy đến giữa trái phao số 1 thì cặp tiếp điểm điện B1B2 sẽ được tự động đóng lại, lúc này nguồn điện cấp cho máy bơm. Máy bơm hoạt động và khi mực nước trong bồn hạ xuống đến mực nước cạn tại điểm giữa phao số 2 thì tiếp điểm B1B2 sẽ tự động ngắt, khi đó máy bơm dừng hoạt động (Nguyên lý này gọi là bơm chống cạn hoặc bơm hút cạn).

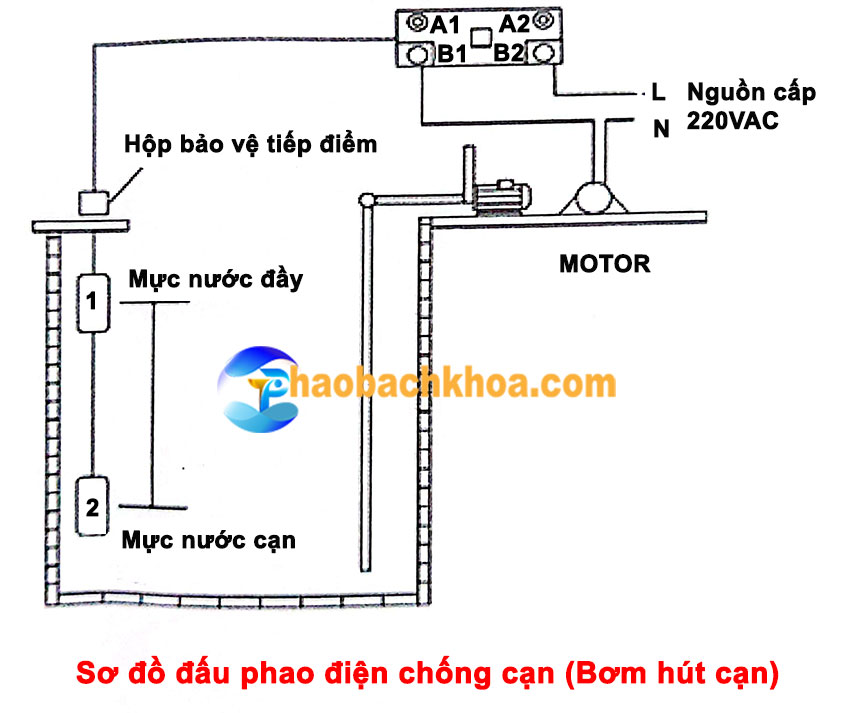

Sơ đồ đấu phao điện chống cạn (Bơm hút cạn)

Hướng dẫn lắp đặt và ứng dụng công tắc phao điện với máy bơm nước

Lắp đặt chống tràn (Bơm cấp đầy)

Để đấu công tắc phao điện bồn nước chống tràn thì dùng cặp tiếp điểm A1A2.

• Khi nước trong bồn chứa cạn đến giữa trái phao số 2 thì bơm sẽ hoạt động.
• Khi nước trong bồn chứa dâng lên đầy tới giữa phao số 1 thì máy bơm sẽ ngưng hoạt động.
• Cách đấu công tắc phao điện bồn nước chống tràn: Cấp nguồn L (Dây Nóng) đấu vào A1 còn dây của máy bơm đấu vào A2. Dây còn lại của máy bơm đấu vào dây N (dây nguội).

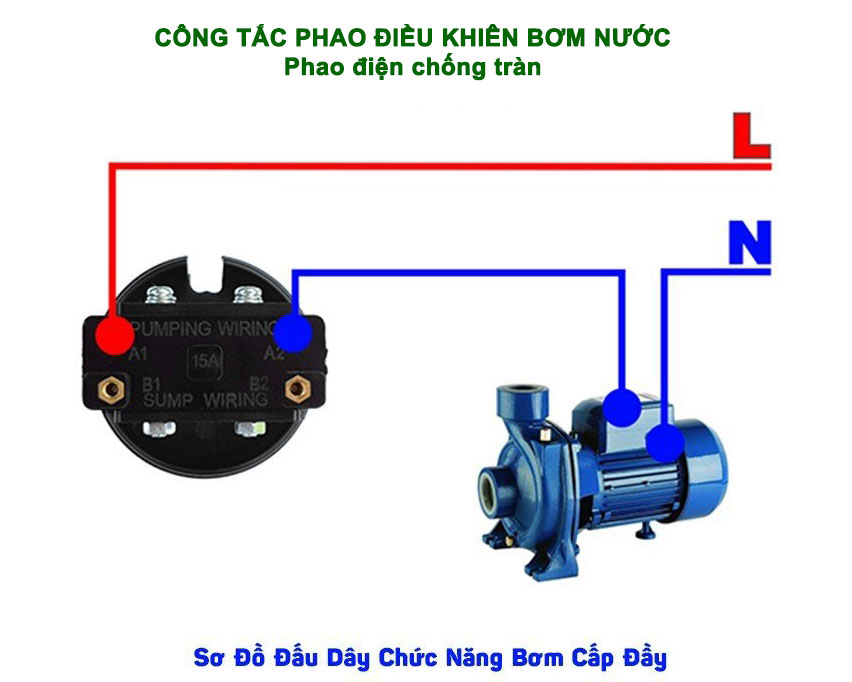

Công tắc điều khiển bơm nước chống tràn Kawasan

Lắp đặt chống cạn (Bớm hút cạn)

Để đấu chống cạn bồn nước thì dùng cặp tiếp điểm B1B1 với nguyên lý hoạt động như sau.

• Khi nước trong bồn chứa dâng đầy đến giữa phao số 1 thì bơm sẽ hoạt động.
• Khi nước trong bồn cạn đến mực giữa phao số 2, lúc này bơm sẽ ngưng hoạt động.
• Cách đấu công tắc phao điện bồn nước chống cạn: Cấp nguồn L (dây nóng) vào điểm B1, dây của máy bơm đấu vào B2. Dây còn lại của máy bơm đấu vào dây N (dây nguội)

Công tắc phao điều khiển bơm nước chống cạn Kawasan

Tham khảo phao điện bảo vệ máy bơm không bị cháy công tắc phao bơm nước KM-15

Ứng dụng của công tắc phao điện trong đời sống

• Lắp đặt bồn nước nhựa, bồn ngang
• Lắp đặt bồn nước inox, bồn đứng
• Lắp đặt bể chứa nước

Lưu ý: phao điện truyền thống này không lắp đặt được cho nước thải, hóa chất.

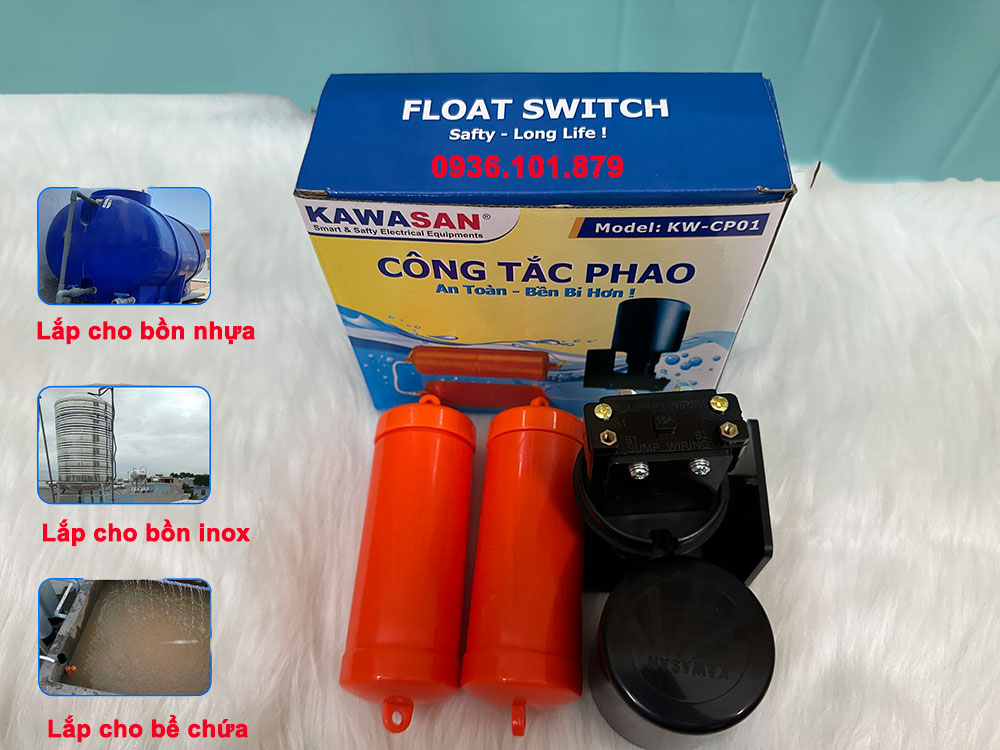

Ứng dụng phao điện Kawasan

Một số câu hỏi thường gặp về phao điện bồn nước

Khi chọn sản phẩm sử dụng cho nguồn nước sinh hoạt gia đình, công ty, xí nghiệp… ắc hẳn ai cũng đắn đó và chất lượng sản phẩm cũng như giá cả và dịch vụ. Sau đây, Phao Bách Khoa đưa ra một số giải đáp giúp Quý khách hàng hiểu rõ hơn về sản phẩm công tắc phao điện bồn nước truyền thống này.

Phao điện có lắp được cho máy bơm có công suất 2HP không?

Theo nhà sản xuất thì công tắc phao điện bồn nước công suất tải max là 1hp tương đương với 750w, như vậy chỉ lắp trực tiếp được với máy bơm có công suất nhỏ hơn 1HP.

Tuy nhiên, đối với máy bơm 2HP thì công lắp thêm khởi động từ, thiết bị này sẽ giảm tải bảo vệ cho phao không bị quá tải dẫn đến cháy phao.

Muốn chuyển về nguồn điện 12v có được không?

Phao được thiết kế dùng điện trực tiếp 220v tuy nhiên, muốn chuyển về nguồn điện an toàn 12v thì dùng bộ chuyển đổi phao điện 12v để đưa nguồn điện dẫn lên phao an toàn, không lo bị rò ri.

Có lắp được cho 2 bồn nước và một máy bơm không?

Hoàn toàn được, bởi công tắc phao điện Kawasan có 2 cặp tiếp điểm điện A1A2 và B1B2, bồn một lắp chống tràn cặp A1A2, bồn hai lắp chống cạn B1B2.

Kết luận

Nếu có vấn đề gì cần tư vấn vui lòng liên hệ với Phao Bách Khoa để được tư vấn giải đáp và mua sản phẩm chính hãng sử dụng bền lâu.
