Công tắc phao điện JY-180 là thiết bị điều khiển máy bơm nước tự động, là dòng phao điện truyền thống sử dụng cho bồn nước, bể nước là một thiết bị quen thuộc trong cuộc sống. Hầu như hộ gia đình nào cũng từng sử dụng qua từ Nông Thôn cho đến Thành Thị. Phao điện JY-180 là sản phẩm của công ty Kỹ Thuật Điện Kiều Nhất sản xuất tại Việt Nam theo công nghệ Đài Loan. Cùng Phao Bách Khoa tìm hiểu kỹ về sản phẩm phao điện Đài Loàn dùng cho bồn nước này nhé.

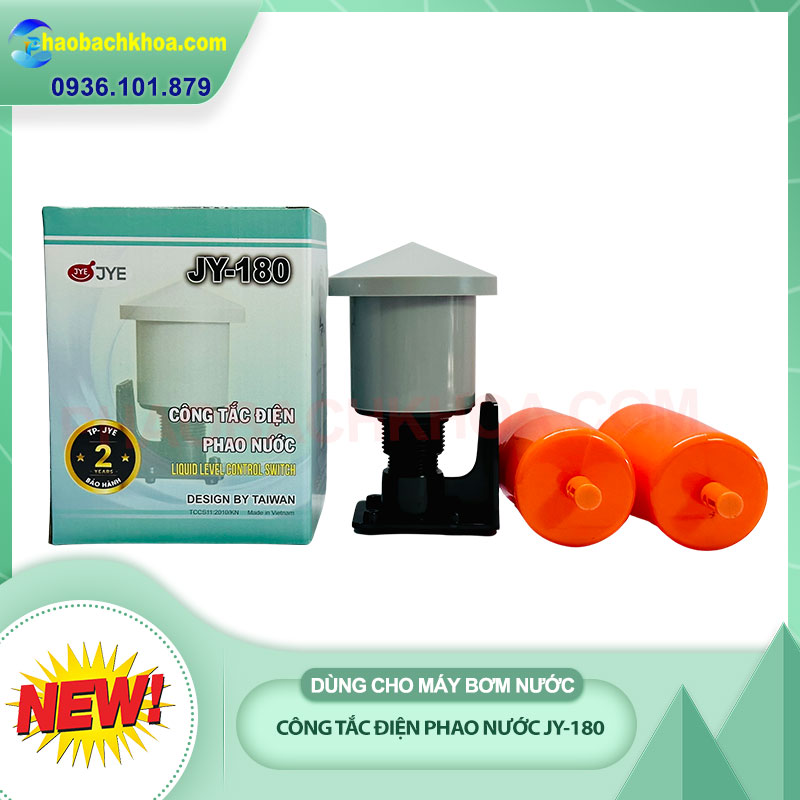

Phao điện Đài Loan JY-180
Phao điện truyền thống là gì?
Dòng phao điện có thiết kế 2 quả phao và công tắc sử dụng tiếp điểm thường đóng A1A2 và thường mở B1B2. Được gọi là phao điện truyền thống, bởi sản phẩm này được sử dụng trong rất nhiều năm qua.
Nhược điểm của dòng phao truyền thống.
- Độ bền kém
- Công suất thấp
- Tiếp điểm cơ khí nhỏ, dễ bị hen gỉ
- Điện 220V, nguy hiểm khi chạm
Trước đây công ty Bách Khoa đã có một sản phẩm cải tiến gọi là phao điện thế hệ mới, sản phẩm này có điểm hay là sử dụng duy nhất một quả phao để điều khiển mưc nước. Tuy nhiên, về tiếp điểm cơ khí cũng chỉ tương đối, tuy được người dân Việt khá ưa chuộng tuy nhiên hiện nay công ty Bách Khoa đã ngưng sản xuất.
Công tắc phao điện truyền thống có nhiều cải tiến mới
Công ty kỹ thuật điện Kiều Nhất chuyên về mảng thiết kế các sản phẩm về thiết bị điện, trước phiên bản công tắc phao điện JY-180 công ty đã có nhiều bản cải tiến phao điện truyền thống như bản: JY-70AB, YJ-168AB, JY-170AB. Với nhiều nổ lực nhằm mang lại sản phẩm phao điện bồn nước truyền thống của người Việt mang nhiều ưu điểm. Công ty đã không ngừng nghiên cứu, đầu tư máy móc công nghệ để cho ra sản phẩm ưu việt nhất.

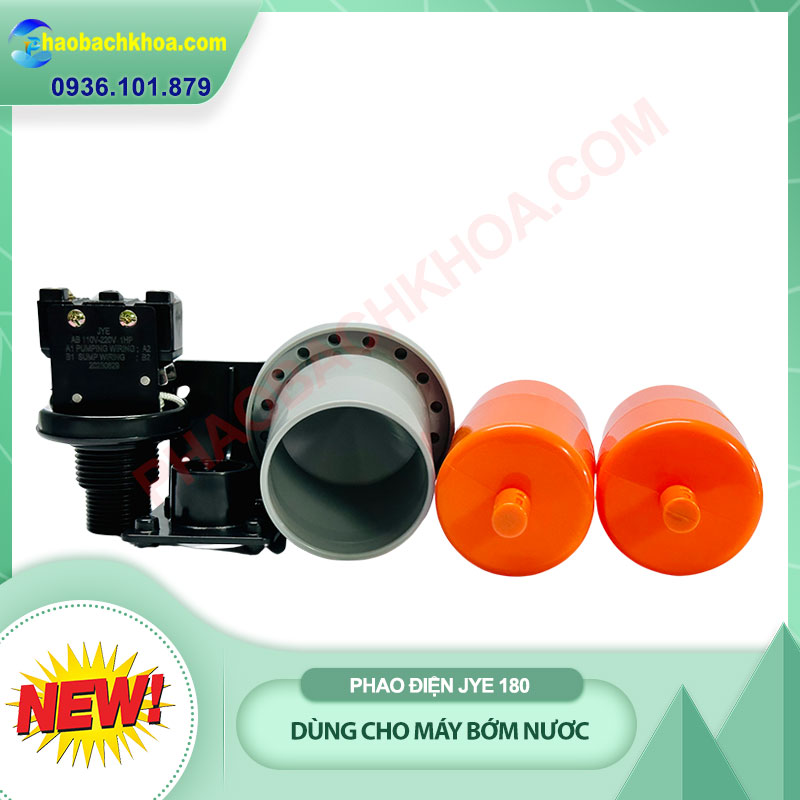

Phao điện JY 180 thiết kế nắp đậy có lỗ thoát khí
Điểm qua thông số kỹ thuật phao điện JY 180
- Thương hiệu: JYE (Công ty Kiều Nhất)
- Sản xuất tại: Việt Nam
- Mã sản phẩm: JY-180
- Điện áp: 110V-220V
- Dòng chịu tải Max: 15A – 7.5A, 50/60 Hz
- Số lần đóng ngắt: 1 triệu lần
- Công suất: 2HP
- Bảo hành: 2 năm

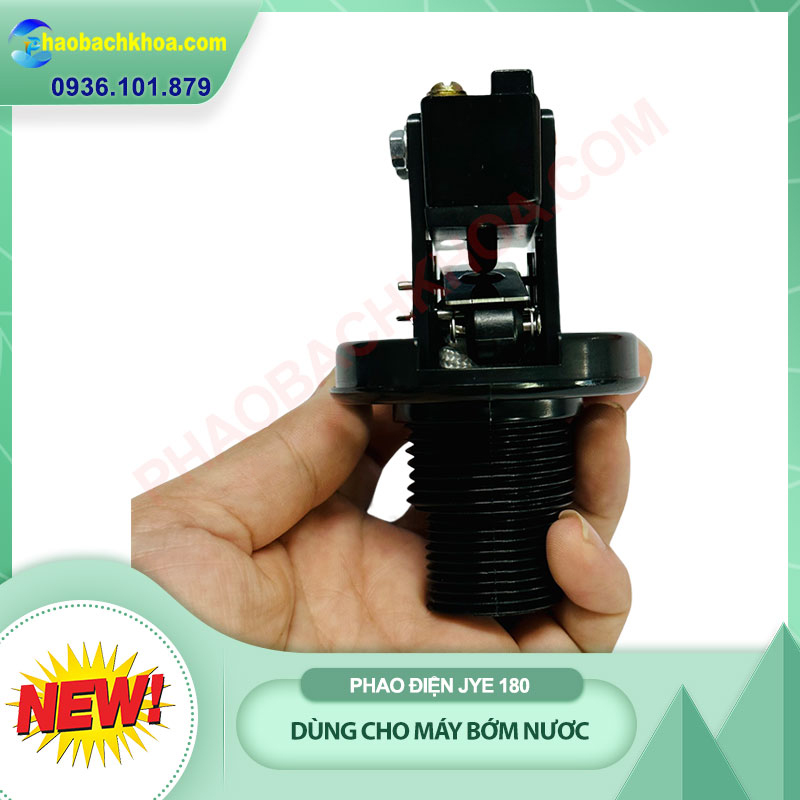

Lẫy Inox của công tắc phao điện, to, chắc, khỏe
Công tắc phao điện JY-180 có gì mới
- Nắp đậy hộp công tắc phao điện hình chóp, xung quanh có lỗ thoát khí chống động hơi nước giúp cho tiếp điểm không bị rỉ sét. Tăng tuổi thọ cho tiếp điểm
- Lẫy nhựa (Lẫy inox được nâng cấp cho phiên bản phao điện Đài Loan JY-191)
- Cặp tiếp điểm bằng đồng dày: 1,2 mm
- Nhựa ABS chịu nhiệt độ lên đến 60 độ C
- Hai quả phao thiết kế có nút kẹp, chặn dây có lò xo rất chắc chắn và dễ lắp đặt.
- Công suất lớn: 2HP
- Số lần đóng ngắt: 1 triệu lần

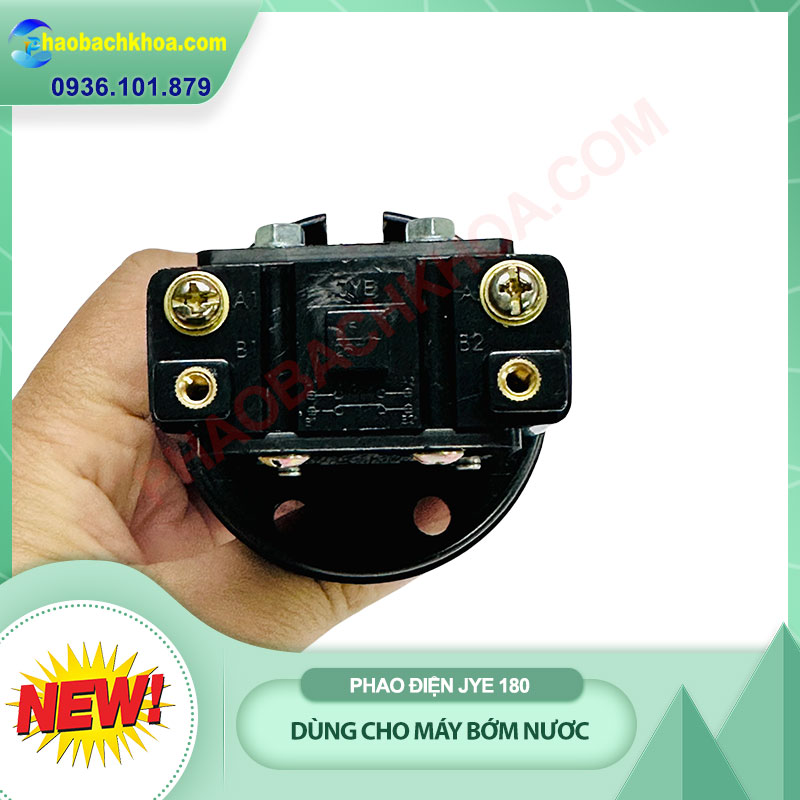

Hộp công tắc phao điện bồn nước JY, ốc đồng
Công tắc phao điện JY-180 là mẫu phao điện bồn nước có thiết kế thông minh có nhiều cải tiến sáng tạo vô cùng tiện lợi. Với những mẫu thiết kế trên đã khắc phục được hoàn toàn nhược điểm của phao điện truyền thống.
Nâng cao tính an toàn khi sử dụng công tắc phao điện bồn nước
Như đã trình bày ở trên, công tắc phao điện JY-180 sử dụng nguồn điện vào và ra 220V, do vậy tính an toàn không cao, tránh việc dụng chạm vào điện. Để nâng cao hiệu quả cũng như an toàn trong sử dụng phao điện trực tiếp 220V thì cần trang bị thêm thiết bị Relay an toàn cho phao điện.
Phao Bách Khoa có cung cấp một số sản phẩm Rơ le an toàn cho phao điện sau
- Relay phao điện không dây Bách Khoa
- Thiết bị điều khiển phao bơm 12V Kawasan
- Rơ le an toàn cho phao điện SRF-111M công suất 1000w
- Rơ le an toàn cho phao điện SRF-111M Plus công suất 1500w
- Rơ le đa năng SRF-111X Plus công suất 1500w
Nguyên lý hoạt động công tắc phao điện JY-180
Công tắc phao điện bồn nước hoặc động theo hai nguyên lý là chống tràn bồn nước và chống cạn bồn nước. Cụ thể, sẽ được diễn giải chi tiết sau đây.
Phao điện chống tràn bồn nước (Hay còn gọi là Bơm cấp đầy)
Lắp đặt đấu điện vào cặp tiếp điểm điện A1A2. Khi mực nước trong bồn chứa giảm xuống đến giữa trái phao số 2, lúc đó cặp tiếp điểm điện A1A2 tự động đóng lại lúc này nguồn điện được cấp cho máy bơm. Máy bơm hoạt động và cấp nước vào bồn chứa khi mực nước trong bồn dâng lên tới giữa phao số 1 (Mực nước đầy). Lúc này, thì cặp tiếp điểm A1A2 tự hoạt động và ngắt nguồn điện dẫn tới máy bơm ngừng hoạt động, ngưng không cấp nước bồn nữa (Nguyên lý này gọi là bơm đầy hay chống tràn).
Sơ đồ đấu phao điện chống tràn ( hay còn gọ bơm đầy)
Phao điện chống cạn bồn nước (Hay còn gọi là Bơm hút cạn)
Lắp đặt đâu điện vào cặp tiếp điểm điện B1B2. Khi mực nước trong bồn chứa đầy đến giữa trái phao số 1 thì cặp tiếp điểm điện B1B2 sẽ được tự động đóng lại, lúc này nguồn điện cấp cho máy bơm. Máy bơm hoạt động và khi mực nước trong bồn hạ xuống đến mực nước cạn tại điểm giữa phao số 2 thì tiếp điểm B1B2 sẽ tự động ngắt, khi đó máy bơm dừng hoạt động (Nguyên lý này gọi là bơm chống cạn hoặc bơm hút cạn).
Sơ đồ đấu phao điện chống cạn (Bơm hút cạn)
Hướng dẫn lắp đặt và ứng dụng công tắc phao điện với máy bơm nước
Lắp đặt chống tràn (Bơm cấp đầy)
Để đấu công tắc phao điện JY-180 bồn nước chống tràn thì dùng cặp tiếp điểm A1A2.
- Khi nước trong bồn chứa cạn đến giữa trái phao số 2 thì bơm sẽ hoạt động.
- Khi nước trong bồn chứa dâng lên đầy tới giữa phao số 1 thì máy bơm sẽ ngưng hoạt động.
- Cách đấu công tắc phao điện bồn nước chống tràn: Cấp nguồn L (Dây Nóng) đấu vào A1 còn dây của máy bơm đấu vào A2. Dây còn lại của máy bơm đấu vào dây N (dây nguội).

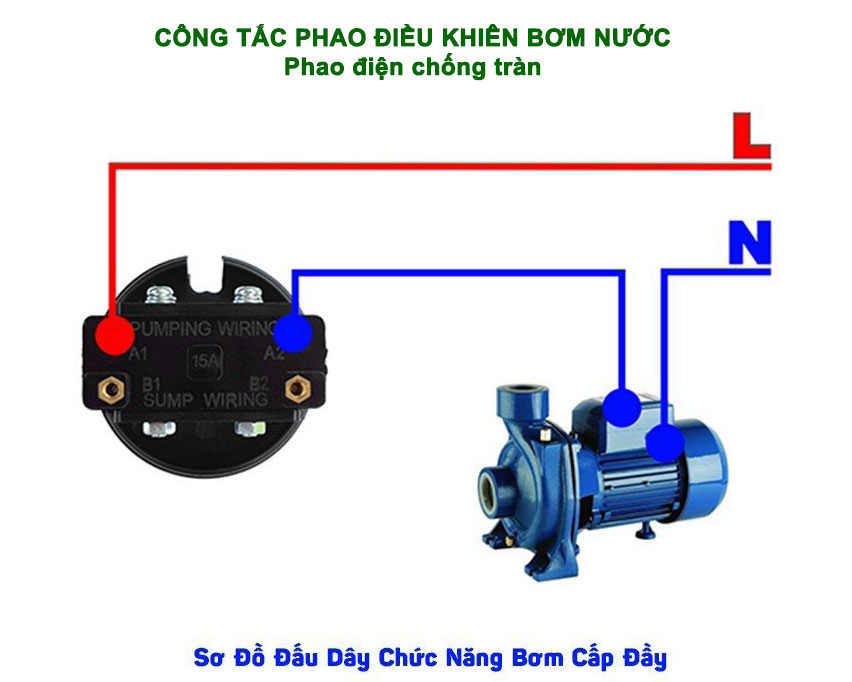

Công tắc phao điện jy-180 cách đấu chống tràn
Lắp đặt chống cạn (Bớm hút cạn)
Sử dụng công tắc phao điện JY-180 cách đấu chống cạn bồn nước thì dùng cặp tiếp điểm B1B1 với nguyên lý hoạt động như sau.
- Khi nước trong bồn chứa dâng đầy đến giữa phao số 1 thì bơm sẽ hoạt động.
- Khi nước trong bồn cạn đến mực giữa phao số 2, lúc này bơm sẽ ngưng hoạt động.
- Cách đấu công tắc phao điện bồn nước chống cạn: Cấp nguồn L (dây nóng) vào điểm B1, dây của máy bơm đấu vào B2. Dây còn lại của máy bơm đấu vào dây N (dây nguội)
Công tắc phao điện JY-180 điều khiển chống cạn
Nhà phân phối phao điện chính hãng tại HCM
Bạn đang quan tâm tới công tắc phao điện JY-180 hãy liên hệ nhà phân phối Phao Bách Khoa để được tư vấn và mua sản phẩm chính hãng. Phao Bách Khoa chuyên phân phối các dòng sản phẩm phao cơ thông minh và phao điện thế hệ mới, Rơ le an toàn cho phao điện.
Công tắc phao điện JY-180 kết hợp với dòng rơ le phao điện an toàn sẽ tạo nên dòng sản phẩm phao điện 12v cực kỳ chất lượng và an toàn cho người dùng.
