Rơ Le Chống Cạn Cảm Biến Nước 5V-DC Bảo vệ máy bơm

Giới thiệu về sản phẩm thế hệ mới Rơ le chống cạn cảm biến nước Bách Khoa là thiết bị chuyển đổi nguồn điện xoay chiều 220V-AC thành dòng điện 1 chiều 5V-DC. Với các dòng Rơ le an toàn để sử dụng tính năng chống cạn bảo vệ máy bơm không bị cháy thì phải sử hai phao (Phao trên và phao dưới). Tuy nhiên, đối với các bể nước ngầm những khu vực độ ẩm cao thì phao chống cạn bên dưới rất nhanh hư tiếp điểm. Do vậy, để khắc phục hiện tượng trên thì sử dụng Rơ le thế hệ mới chống cạn bảo vệ máy bơm bằng cảm biến nước (Sensor). Điểm nổi bật là cảm biến nước này được đặt bên ngoài đường ống trước máy bơm đối với các dòng bơm để nổi trên mặt đất, đối với dòng bơm hút, bơm đẩy có thể lắp sau bơm. Đặc điểm nổi bật đáng sử dụng nhất là Rơ le cảm biến nước tự động nhận diện có nước và khởi động máy bơm chạy trở lại sau khi hết nước.

Rơ le cảm biến chống cạn bảo vệ bơm – Giải pháp chống cháy bơm hiệu quả

Nguyên lý hoạt động rơ le chống cạn cảm biến nước

Rơ le an toàn 5V-DC Bách Khoa được thiết kế bổ sung thêm chức năng cảm biến nước XKC-Y23.

• Điều khiển để sử dụng rơ le cảm biến chống cạn là kết hợp giữa các phần: Rơ le an toàn – Phao điện và cảm biến nước
• Khi máy bơm đang bơm mà hồ chứa hết nước thì Rơ le chống cạn cảm biến nước sẽ phát ra tín hiệu còi báo động báo hiệu hồ chứa nước đang đã cạn và máy bơm sẽ tự động ngưng chạy sau thời gian tín hiệu báo động từ 15 giây đến 60 giây.
• Trong khoảng thời gian mất nước nếu hồ chứa có nước trở lại thì tính hiệu báo động ngừng cảnh báo lúc này bơm sẽ hoạt động bình thường.
• Sau thời gian báo động nếu hồ chứa vẫn chưa có nước thì máy bơm sẽ tự động tắt.
• Máy bơm sẽ tự động chạy trở lại khi hồ chứa có nước – tức là nước dâng lên đến phần đặt cảm biến nước thì máy bơm sẽ chạy cho đến khi bồn đầy nước thì phao bể trên sẽ tắt máy bơm.

Thông số kỹ thuật relay cảm biến nước

• Mã sản phẩm: BK-FSRWS
• Điện áp phao: 5V-DC
• Điện áp nguồn vào: 220V-AC, 50Hz
• Điện nước ra bơm: 220V-AC, 50Hz
• Cảm biến nước: XKC-Y23
• Kích thước Rơ le: 115 x 90 x 55 mm
• Nhiệt độ hoạt động: 55 độ C
• Độ ẩm: >90% (điều kiện không ngưng tụ)

Một số tính năng relay chống cạn BK-FSRWS

• Tự động phát hiện nước và khởi động máy bơm khi hồ chứa có nước. Tính năng hoàn toàn tự động, không phải can thiệp khởi động rơ le.
• Rơ le chống cạn cảm biến nước Bách Khoa được thiết kế tiện dụng với tính năng bật/tắt cảm biến nước. Để sử dụng chức năng cảm biến thì bật cảm biến nước lên (Trạng thái ON).
• Trường hợp không sử dụng cám biến nước thì có thể tắt đi và sử dụng như một rơ le an toàn 5V-DC có thể dùng một phao chống tràn, hút cạn hoặc sử dụng hai phao chống tràn và chống cạn.
• Trang bị đèn nguồn, đèn phao  và nút nhấn cưỡng chế bơm, được thiế kế nằm ở vị trí mặt trên của Rơ le BK-FSRWS rất dễ quan sát hoặc thao tác bật/tắt bơm cưỡng chế.
• Phát tín hiệu báo động khi hồ chứa hết nước

Lợi ích khi sử dụng Relay chống cạn BK-FSRWS

Trên thực tiễn cuộc sống một số vùng có nguồn nước cấp không ổn định hay bị thiếu nước hoặc hệ thống tưới liên tục với lượng nước lớn dẫn đến thường xuyên thiếu hoặc hết nước. Đối với những trường hợp này nếu không sử dụng Rơ le chống cạn cảm biến thông minh thì cần phải có sự can thiệp thủ công. Nếu không máy bơm sẽ thường xuyên bị cháy, hệ thống bị hư hư. Lúc đó không những tốn chi phí sửa chữa máy bơm và còn chi phí sữa chữa bảo trì đường ống.  Vì thế, hãy trang bị ngay một bộ Rơ le chống cạn cảm biến nước thông minh Bách Khoa để khắc phục các tình trạng sau.

1. Đánh tan nỗi lo sợ cháy máy bơm khi bồn chứa cạn nước
2. Giảm tiêu thụ điện năng khi máy bơm chạy khan vô ích và kéo dài
3. Giảm chi phí sửa chữa và bảo trì hệ thống về lâu về dài
4. Hệ thống nước hoạt động ổn định
5. An tâm sử dụng với tính năng hoặc động thông minh
6. An toàn sử dụng với điện áp phao 5V-DC. Không còn lo sợ điện giật.

Cám biến mực chất lỏng XKC-Y23

Cảm biến mức chất lỏng không tiếp xúc XKC-Y23A-NPN (tiếng anh: non-contact liquid level sensor) sử dụng công nghệ cảm biến điện dung. Nó được dùng để gắn bên ngoài thành bồn/ống nhựa hoặc thủy tinh để phát hiện mức nước mà không cần chạm trực tiếp vào dung dịch bên trong. Dễ dàng lắp đặt chỉ cần cố định cảm biến nước bên ngoài đường ống, mặc cảm biến là mặt phẳng, mặt có chữ hướng ra ngoài.

Thông số kỹ thuật cảm biến nước

• Điện áp: 5V-DC
• Dòng điện tiêu thụ: ~5mA (± 2mA)
• Điện áp gợn và nhiễu (Ripple & noise): < 100mVp-p
• Dòng điện đầu ra (Output current): 1mA ~ 100mA (Tối đa ≤ 100mA)
• Thời gian phản hồi: 500ms
• Khoảng cách cảm biến (Độ nhạy/độ dày thành bồn xuyên qua): 0 ~ 15mm (tùy thuộc vào loại vật liệu phi kim loại).
• Độ chính xác (Sai số mức chất lỏng): ±1.5mm đến ±3mm
• Nhiệt độ hoạt động: -20°C đến +85°C
• Độ ẩm môi trường: 5% – 100% RH
• Chuẩn chống nước/bụi: IP65

Ưu điểm nổi bật XKC-Y23

1. Không tiếp xúc: Tránh được các vấn đề về ăn mòn (do axit, kiềm) hoặc cặn bẩn bám vào cảm biến như các loại phao điện thông thường.
2. Xuyên thấu tốt: Hoạt động tốt qua các vật liệu phi kim loại như: nhựa, thủy tinh, gốm sứ…
3. Chống nhiễu mạnh: Có thiết kế mạch điện tử đặc biệt giúp ít bị ảnh hưởng bởi nhiễu điện từ bên ngoài.

Một số lưu ý khi lắp đặt cảm biến nước

1. Vật liệu bồn chứa: Cảm biến không thể xuyên qua các vật liệu bằng kim loại (như bồn inox, thùng sắt). Bạn chỉ có thể dùng cho bồn nhựa, mica, thủy tinh, v.v.
2. Lắp đặt: Mặt cảm biến cần được áp sát hoàn toàn vào thành ngoài của bồn chứa (không để có khoảng hở không khí ở giữa) để đảm bảo độ nhạy tốt nhất. Có thể cố định bằng keo 2 mặt chuyên dụng hoặc silicon hoặc dây rút.

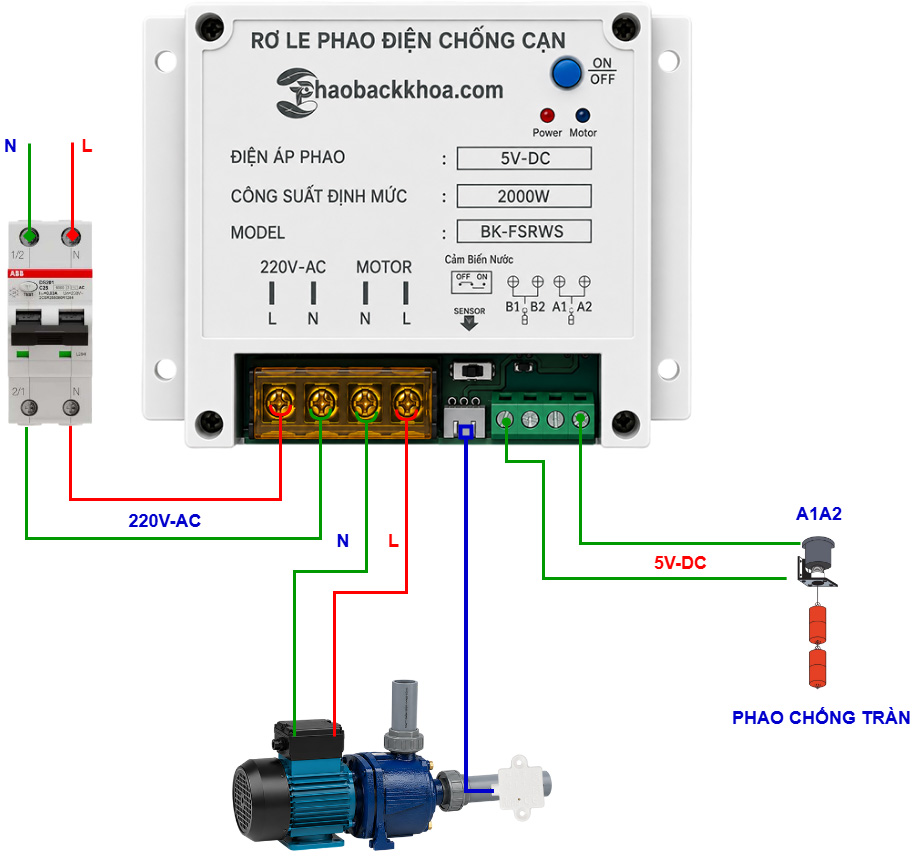

Hướng dẫn lắp đặt Rơ le chống cạn cảm biến nước Bách Khoa

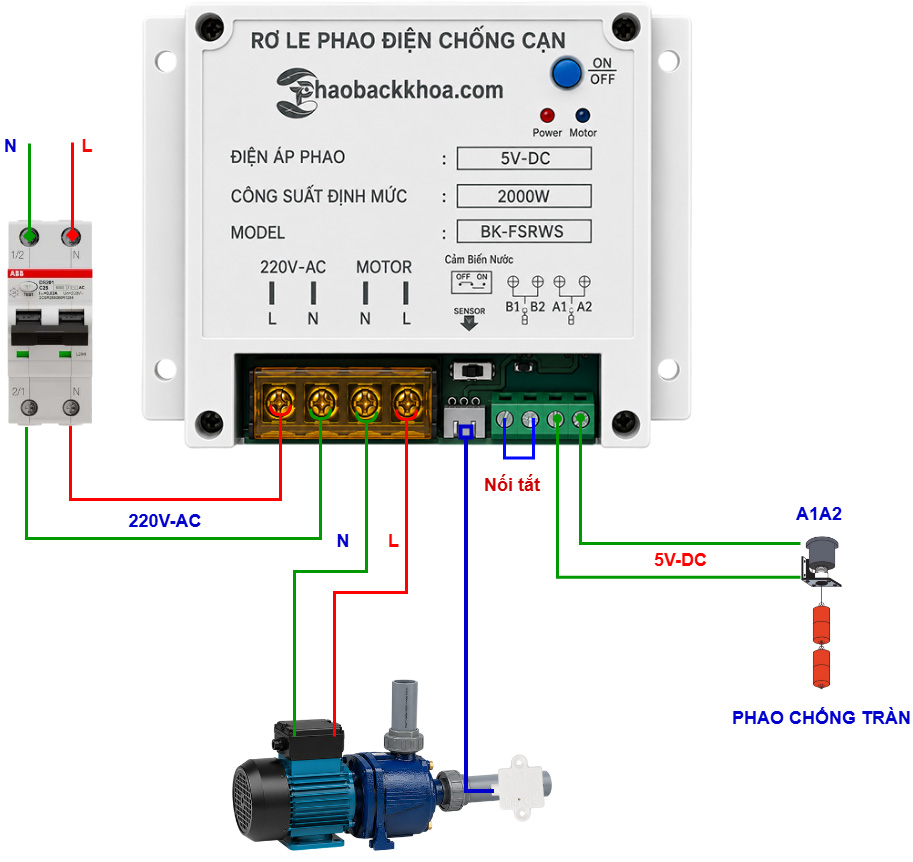

Lắp đặt Rơ le chống cạn cảm biến

Tính năng này hoặc động bơm nước lên bồn trên cao và bảo vệ chống cháy máy bơm khi bồn chứa nước bị cạn hoặc mất nước khi sử dụng máy bơm đẩy. Thường sử dụng cho những vùng hay bị mất nước, thiếu nước dẫn đến máy bơm chạy khan.

1. Bật chức năng cảm biến nước Sensor trên Rơ le phao điện chống cạn
2. Điện áp nguồn 220V-AC vào cổng 1,2 và điện áp nguồn 220V-AC ra bơm cổng 3,4
3. Nối tắt cổng phao B1B2 (Cổng 1,2). Cổng phao 3,4 nối lên tiếp điểm phao A1A2 ở bồn nước trên cao.

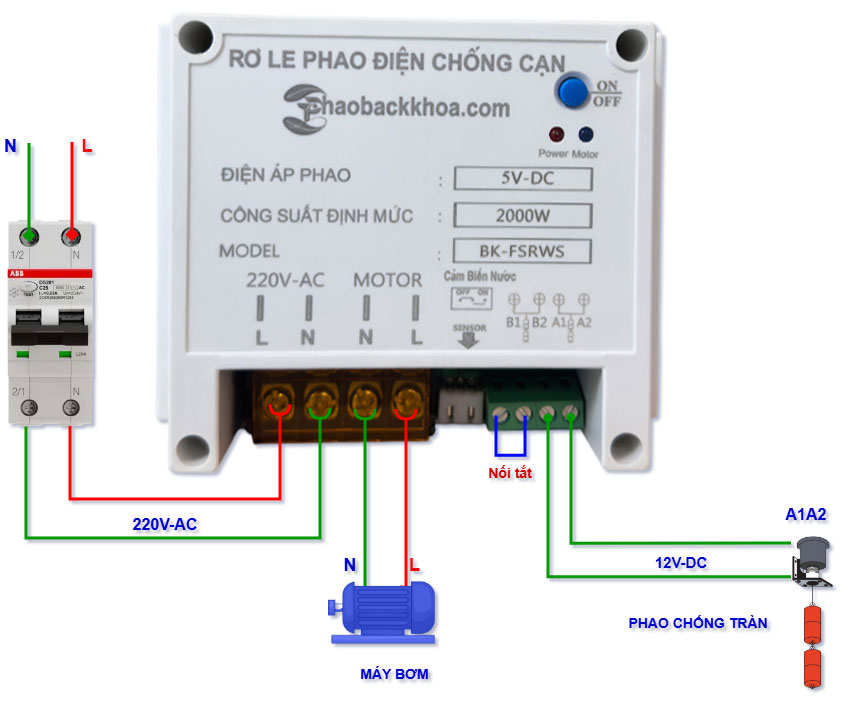

Lắp đặt rơ le chống tràn cho bồn nước trên cao

Tính năng chống tràn bồn nước trên cao nói nôm na là khi bồn hết nước thì máy bơm chạy và khi mực nước đạt tới mức quy định thì máy bơm tắt.

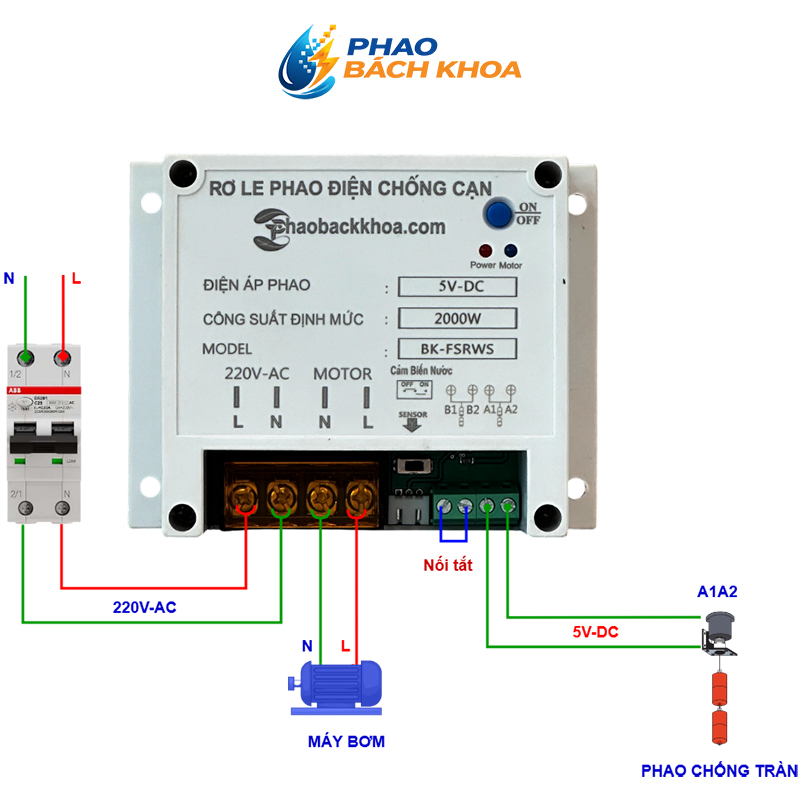

Rơ le chống cạn sử dụng 1 phao cho bồn nước trên cao

1. Tắt chức năng cảm biến nước Sensor trên Rơ le phao điện chống cạn

2. Điện áp nguồn vào 220V-AC cổng 1,2 và điện áp nguồn ra 220V-AC bơm cổng 3,4
3. Nối tắt cổng phao B1B2 (Cổng 1,2). Cổng phao 3,4 nối lên tiếp điểm phao A1A2 của công tắc phao điện ở bồn nước trên cao.

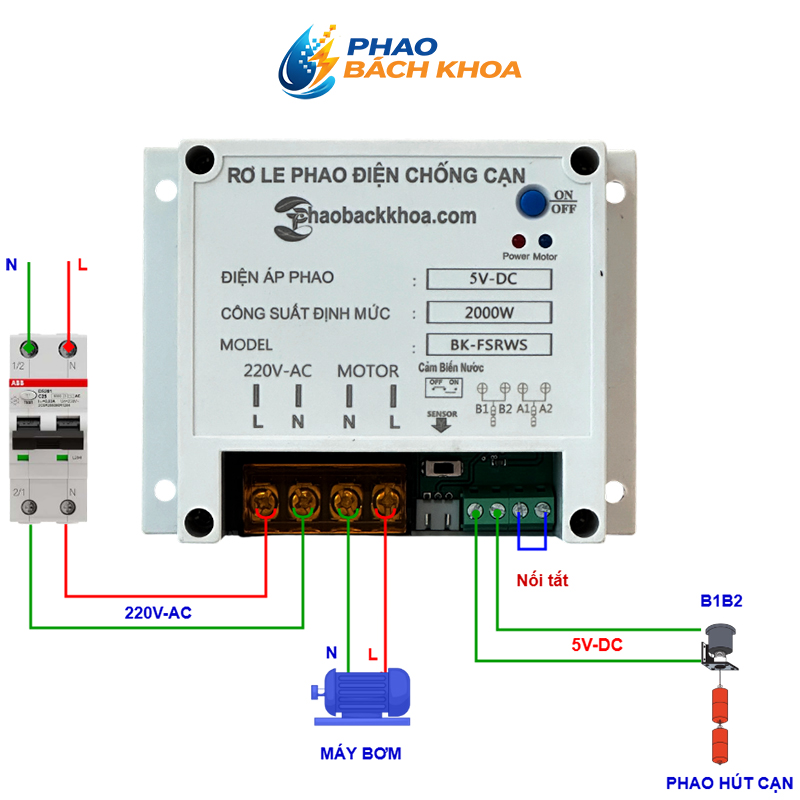

Lắp đặt rơ le hút cạn cho hố ga

Thường dùng khi nước mưa vào đầy hố ga tới mực quy định thì máy bơm sẽ khởi động để hút nước ra ngoài. Tránh hiện tượng nước dâng cao và tràn ra ngoài.

1. Tắt chức năng cảm biến nước Sensor trên Rơ le phao điện chống cạn
2. Điện áp nguồn vào 220V-AC cổng 1,2 và điện áp nguồn ra 220V-AC bơm cổng 3,4
3. Cổng phao 1,2 nối với cặp tiếp điểm B1B2 của công tắc phao điện. Nối tắt cổng phao 3,4 (A1A2)

Lắp đặt 02 phao chống tràn và chống cạn bảo vệ bơm

Đây là giải pháp trước đây thường dùng, lắp một phao trên để bơm nước và một phao dưới để bảo vệ máy bơm. Nhược điểm lớn nhất của giải pháp này là phao dưới thường hoạt động trong môi trường độ ẩm rất cao. Dẫn đến công tắc phao thường xuyên bị hư.

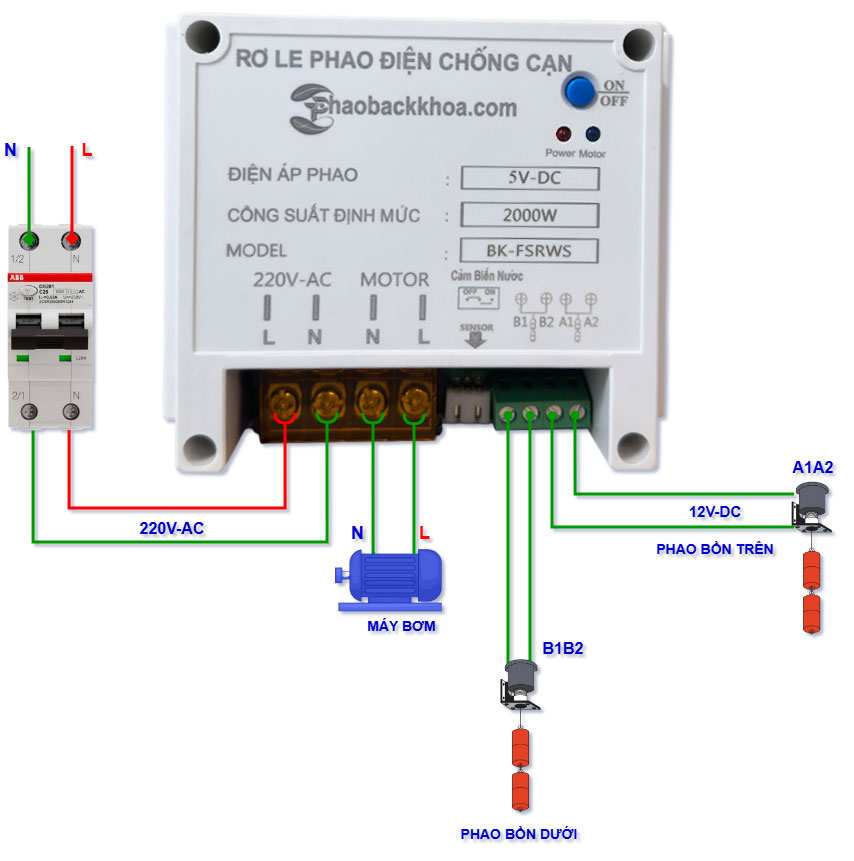

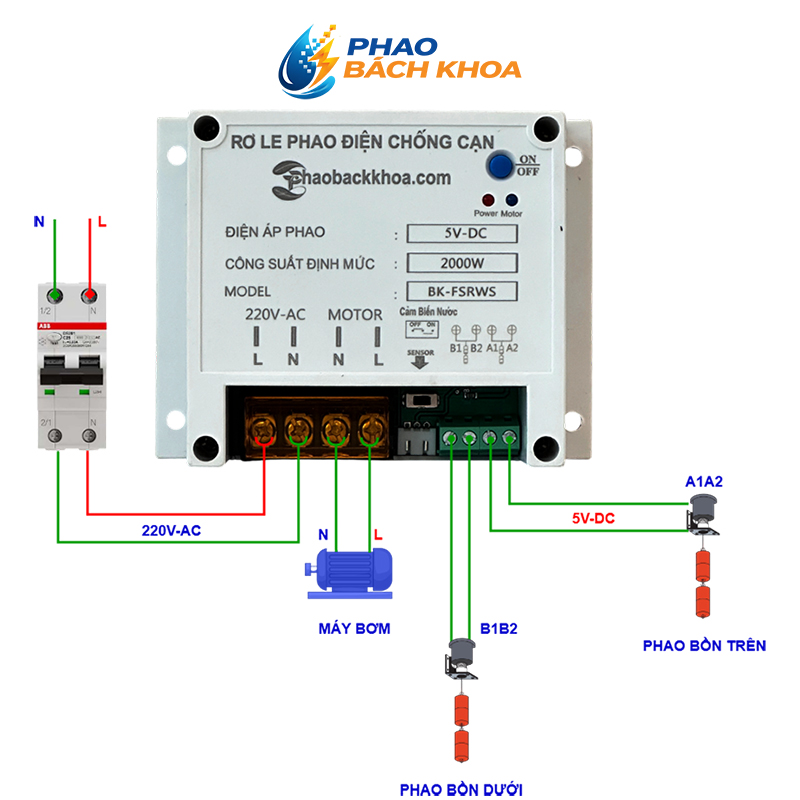

Rơ le sử dụng 02 phao chống tràn và hút cạn

1. Tắt chức năng cảm biến nước Sensor trên Rơ le phao điện chống cạn
2. Điện áp nguồn vào 220V-AC cổng 1,2 và điện áp nguồn ra 220V-AC bơm cổng 3,4
3. Cổng phao 1,2 nối với cặp tiếp điểm B1B2 của công tắc phao điện cho bồn dưới. Cổng phao 3,4 nối với cặp tiếp điểm A1A2 của công tắc phao điện cho bồn trên.

Rơ le chống cạn cảm biến có thể hoạt động tương như như Rơ le phao điện an toàn 60A chỉ cần tắt đi tính năng cảm biến nước.
