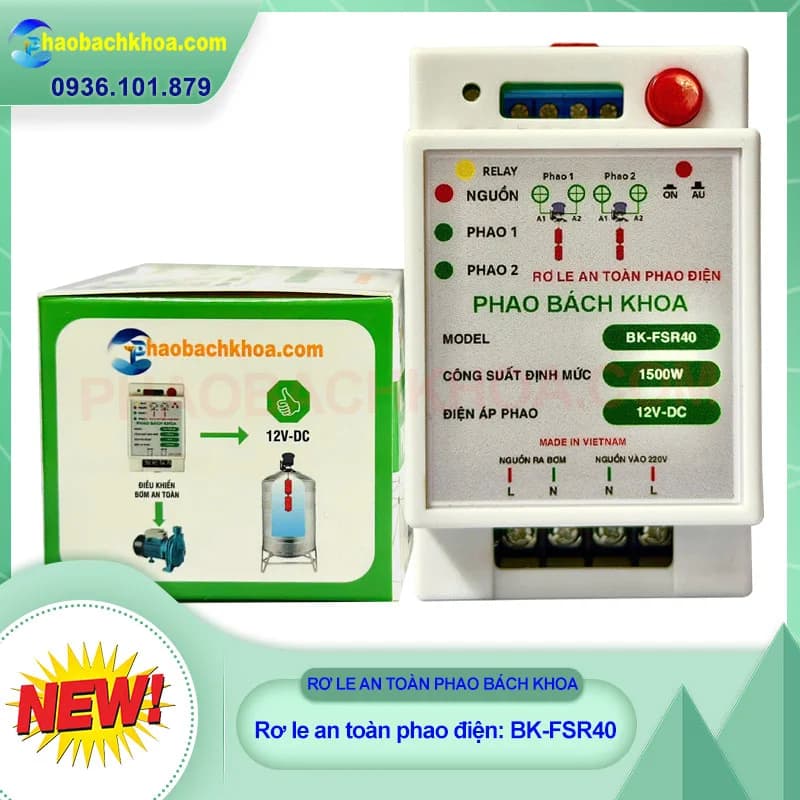

Rơ le điều khiển phao bơm 12v công suất 2HP

Rơ le điều khiển phao bơm 12v Bách Khoa mã BK-FSR40 có công dụng gì? Thông thường mỗi hộ gia đình đều có bồn để chứa nước, trữ nước để sinh hoạt ở bồn chứa trên cao hoặc ở bể ngầm. Đối với các tòa nhà cao tầng hoặc khu vực nông thôn thì thường sử dụng máy bơm để bơm nước. Và thông thường hay sử dụng phao điện 220v đấu trực tiếp với máy bơm để cấp nước tự động cho bồn chứa nước sinh hoạt.

Sử dụng đường dây điện 220V để truyền tín hiệu điện lên phao trong thời gian dài dễ gây ra các nguy cơ rò rỉ điện. Nguyên nhân, có thể do tác động của môi trường, có thể bị chuột cắn, do va chạm với vật lạ làm cho dây điện bị rò rỉ, dây điện tiếp xúc với mái tole, bồn nước dẫn đến các nguy cơ cháy lan, giật điện… điều này rất nguy hiểm cho người sử dụng và rất kém an toàn.

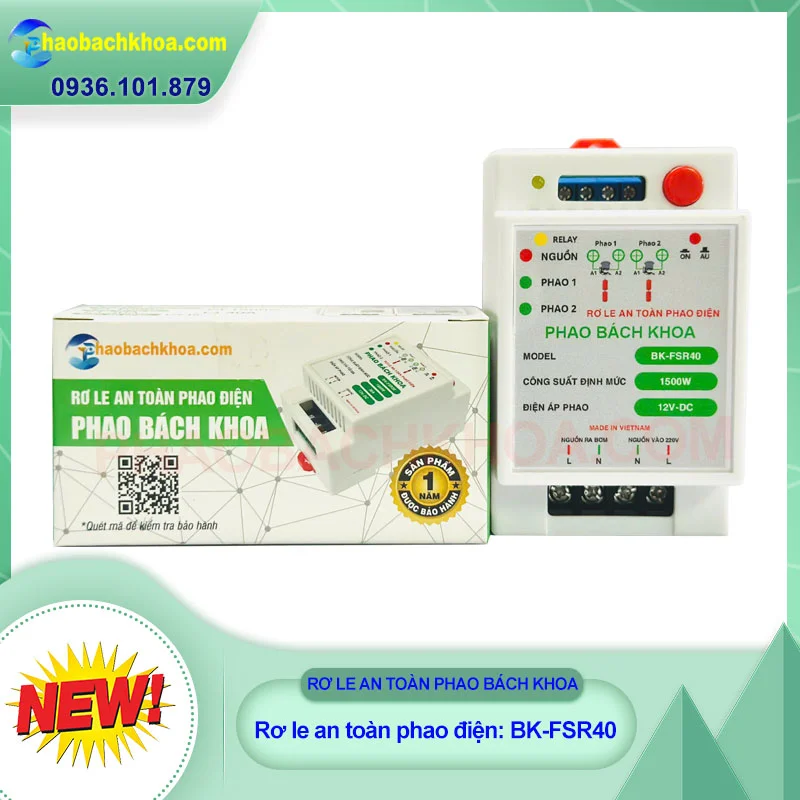

Rơ le an toàn phao điện Bách Khoa Công xuất định mức 1500w

Giải pháp khắc phục nguyên nhân rò rỉ điện khi sử dụng phao điện 220v

Để giảm thiểu rủi ro cho các loại phao bơm nước tự động và tránh tình trạng chạm, giật điện tại các bể chứa. Các kỹ sư nghiên cứu của Bách Khoa, đã tạo ra Rơ le điều khiển phao bơm 12v cho ra nguồn điều khiển phao chỉ 12V (voltage). Sẽ an toàn hơn khi có hiện tượng rò rỉ điện, tránh chạm hoặc giật điện cho người sử dụng.

Ưu điểm thiết bị điều khiển phao bơm 12v Bách Khoa

• Rơ le điều khiển phao bơm 12v Bách Khoa, được thiết kế công suất cao và các linh kiện được chọn lọc vô cùng kỹ lưỡng. Nên độ ổn định cao, an toàn cho người dùng.
• Có nút bấm bật – tắt trên thiết bị, không cần phải nối thêm công tắc tay.
• Công suất tải cho bơm định mức 2HP tương đương 1500w, phù hợp cho các loại bơm dân dụng hiện nay. Trên thị trường các mẫu công tắc phao bơm 12V chỉ tối đa 750W (1HP), nên tốn chi phí mua thêm khởi động từ hoặc reley kính, để tránh quá tải bơm.
• Sơ đồ đấu nối dễ dàng, thông số in hoàn toàn bằng tiếng Việt.
• Độ bền cao hơn 5 năm, cùng chính sách bảo hành 2 năm.
• Đội ngũ hỗ trợ khách hàng chuyên nghiệp. Khắc phục nhanh các sự số, đáp ứng nhu cầu khách hàng.

Thông số kỹ thuật rơ le phao bơm an toàn 12v BK-FSR40

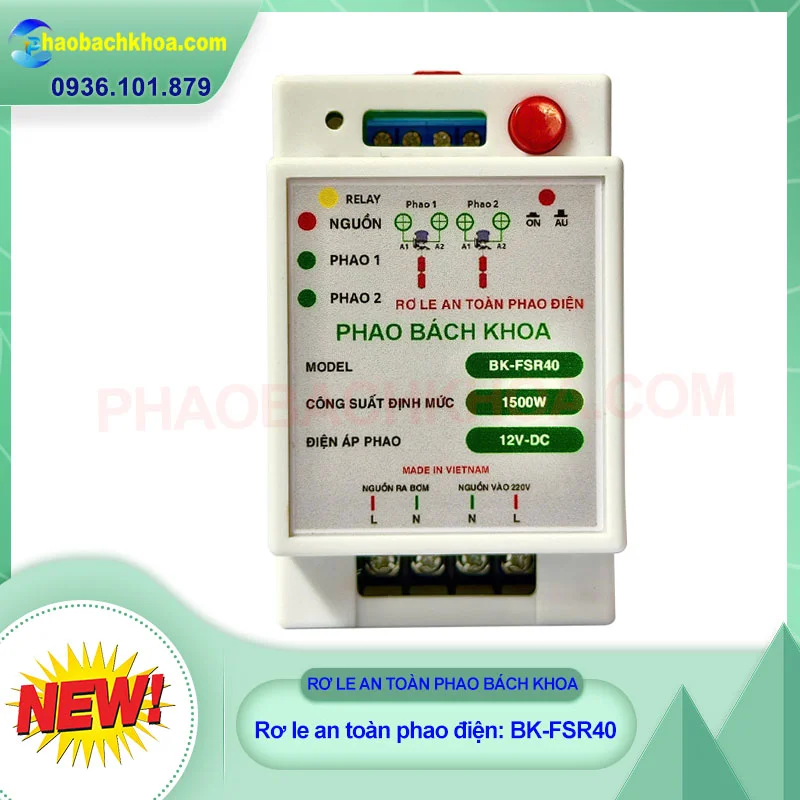

Rơ le an toàn Phao điện công suất định mức 1500w

Hướng dẫn lắp đặt rờ le điều khiển phao bơm 12v Bách Khoa

Lắp đặt 1 phao chống tràn bồn nước trên cao

• Phao để theo chiều thẳng đứng, nút thanh ray hướng lên trên
• PHAO 2: Là 2 điểm nối với cặp tiếp điểm A1A2 cho bồn nước trên cao (Chống Tràn).
• Điện áp phao lên là 12V-DC
• Nguồn ra bơm và nguồn vào điệp áp 220V-AC
• Tín hiệu đèn khi nhận nguồn: Đèn nguồn và đèn Phao 1 sáng đứng. Đèn Relay và Đèn Phao 2 tắt
• Tín hiệu đèn khi bơm: Đèn Realy, đèn nguồn, đèn Phao 1 và đèn Phao 2 sáng đứng
• Nút cưỡng chế bơm: Khi nước chưa cạn mà cần bơm thêm hoặc bơm để sử dụng mục đích khác thì Nhấn nút màu đỏ (Lưu ý: khi nhấn nút màu đỏ cưỡng chế bơm thì phải nhấn TẮT để rơ le hoạt động tự động lại.)

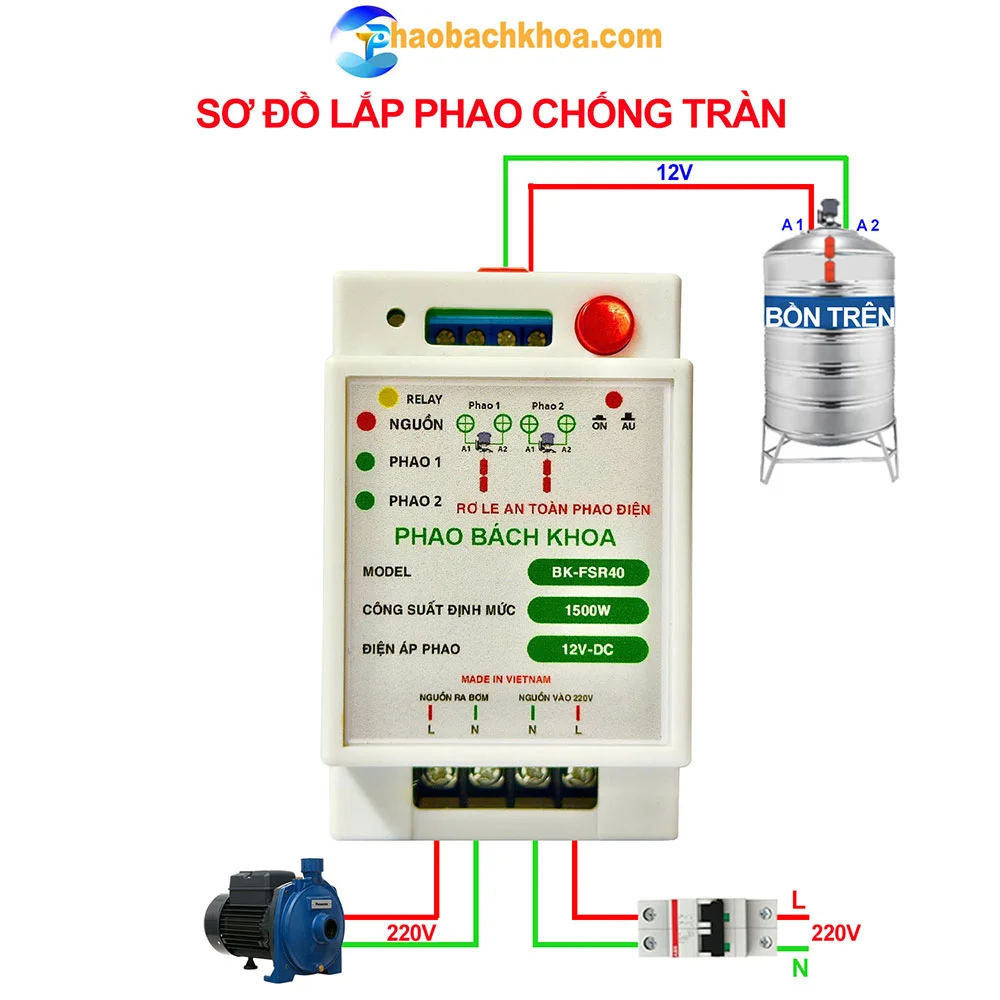

Sơ đồ lắp đặt 1 phao chống tràn với Rơ le an toàn Bách Khoa BK-FSR40

Lắp đặt 1 phao Hút cạn

• Phao để theo chiều thẳng đứng, nút thanh ray hướng lên trên
• PHAO 1: Là 2 điểm nối với cặp tiếp điểm A1A2 cho bồn chứa để Hút Cạn (Lưu ý: Rơ le an toàn này dùng Cặp tiếp điểm A1A2)
• Điện áp phao lên là 12V-DC
• Nguồn ra bơm và nguồn vào điệp áp 220V-AC
• Tín hiệu đèn khi nhận nguồn: Đèn nguồn và đèn Phao 1 sáng đứng. Lúc này trong bồn chứa đầy nước.
• Tín hiệu đèn khi bơm: Đèn nguồn sáng
• Nút cưỡng chế bơm: Khi nước chưa cạn mà cần bơm thêm hoặc bơm để sử dụng mục đích khác thì Nhấn nút màu đỏ (Lưu ý: khi nhấn nút màu đỏ cưỡng chế bơm thì phải nhấn TẮT để rơ le hoạt động tự động lại.)

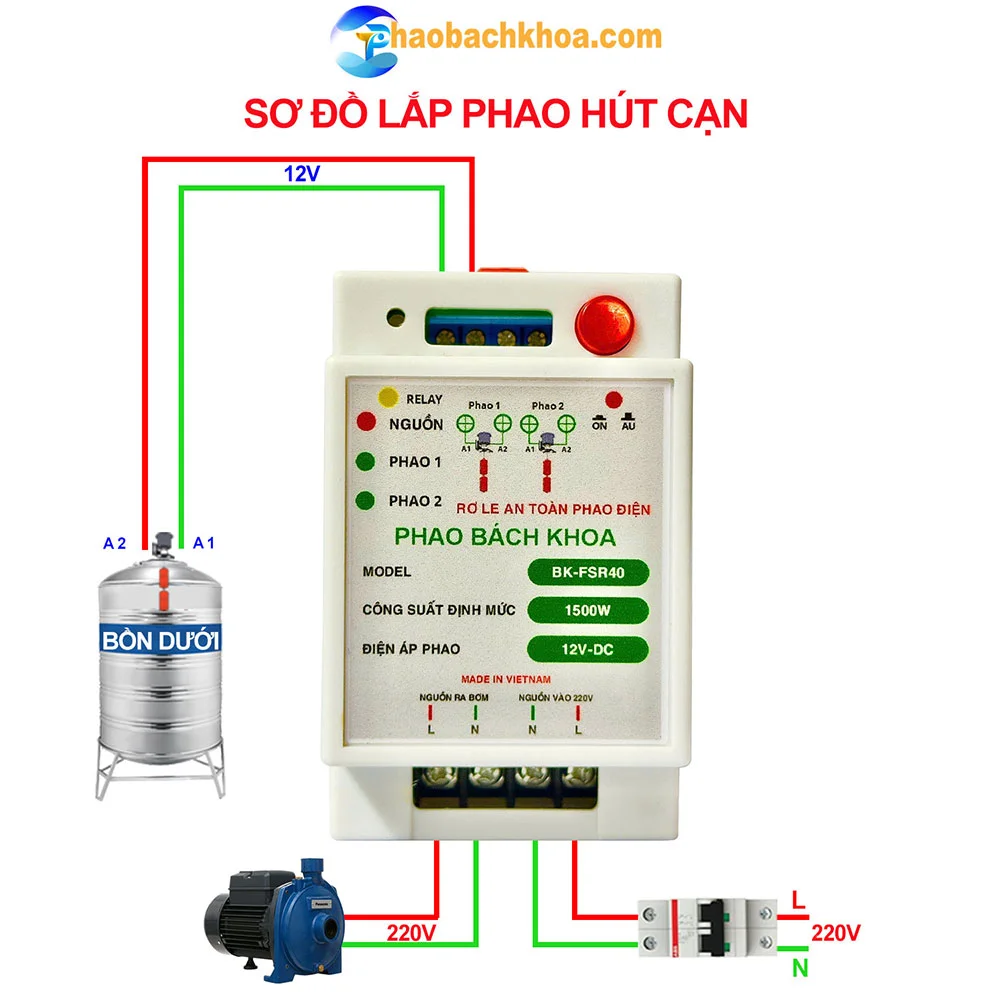

Sơ đồ lắp đặt phao hút cạn rơ le phao điện Bách Khoa

Lắp đặt 2 phao: Chống tràn và chống cạn

• Phao để theo chiều thẳng đứng, nút thanh ray hướng lên trên
• PHAO 2: Là 2 điểm nối với cặp tiếp điểm A1A2 cho bồn nước trên cao (Chống Tràn).
• PHAO 1: Là 2 điểm nối với cặp tiếp điểm A1A2 cho bồn chứa để Hút Cạn (Lưu ý: Rơ le an toàn này dùng Cặp tiếp điểm A1A2)
• Điện áp phao lên là 12V-DC
• Nguồn ra bơm và nguồn vào điệp áp 220V-AC
• Tín hiệu đèn khi nhận nguồn: Đèn nguồn và đèn Phao 1 sáng đứng. Lúc này trong bồn chứa đầy nước.
• Tín hiệu đèn khi bơm: Đèn phao 2 và đèn Relay sáng là bồn trên bơm.
• Nút cưỡng chế bơm: Khi nước chưa cạn mà cần bơm thêm hoặc bơm để sử dụng mục đích khác thì Nhấn nút màu đỏ (Lưu ý: khi nhấn nút màu đỏ cưỡng chế bơm thì phải nhấn TẮT để rơ le hoạt động tự động lại.)

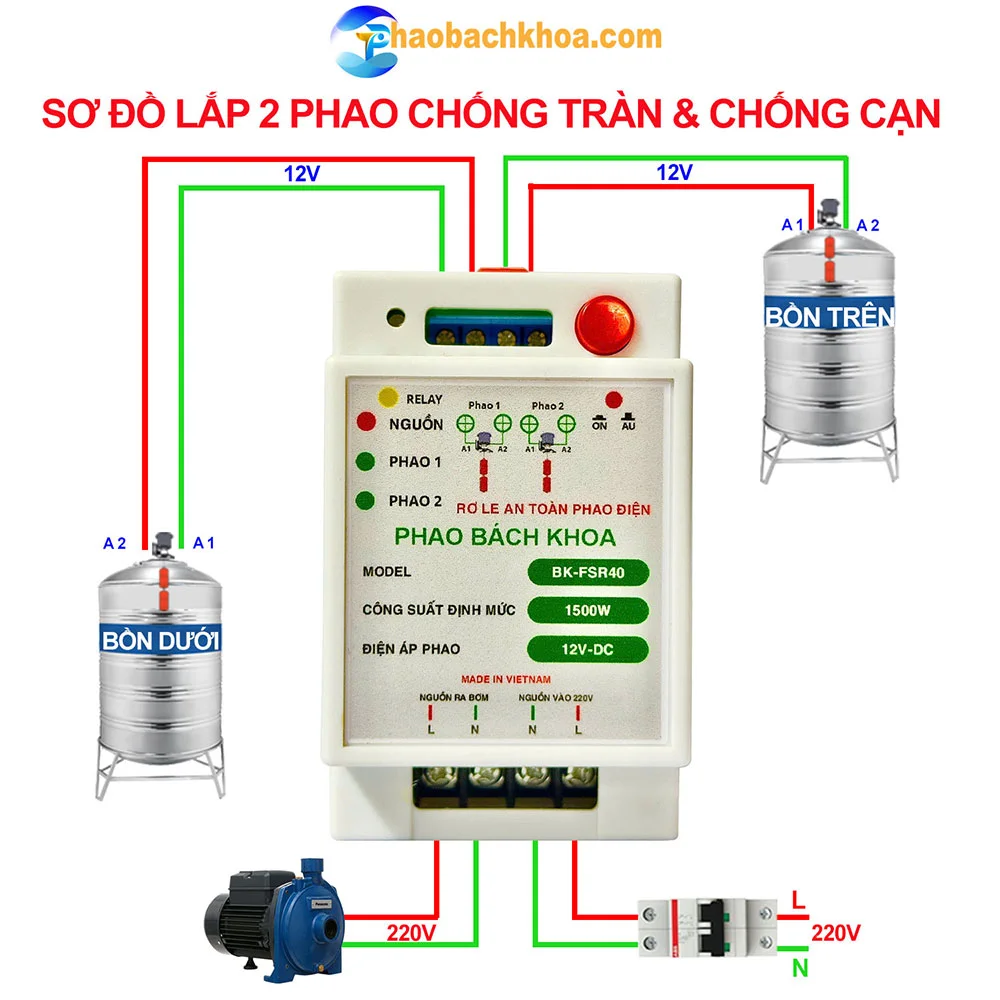

Sơ đồ lắp đặt phao chống tràn và chống cạn rơ le phao điện Bách Khoa
