Rơ le phao điện không dây Bách Khoa 5000m

Bộ rơ le phao điện không dây Bách Khoa (hay còn gọi relay không dây) với tầm phát sóng 5000m (không vật cản) theo tín hiệu sóng RF tần số 315Mhz. Relay không dây thích hợp cho việc lắp mới cũng như thay thế cho sản phẩm đường dây điện âm tường bị hư hỏng. Và đặc biệt, không cần phải kéo dây từ máy bơm đến phao và nhất là điện áp phao điện không dây Bách Khoa 12v (An toàn và bộ bền cao.)

Bộ sản phẩm rơ le phao điện không dây Bách khoa không có phao điện đi kèm, có thể sử dụng kết hợp với công tắc phao điện JY-180 là dòng phao điện thế hệ mới được cải tiến với nhiều tính năng hỗ trợ và bảo vệ tiếp điểm giúp tăng tuổi thọ của phao điện hoặc phao điện kawasan hoặc các sản phẩm phao điện khác trên thị trường.

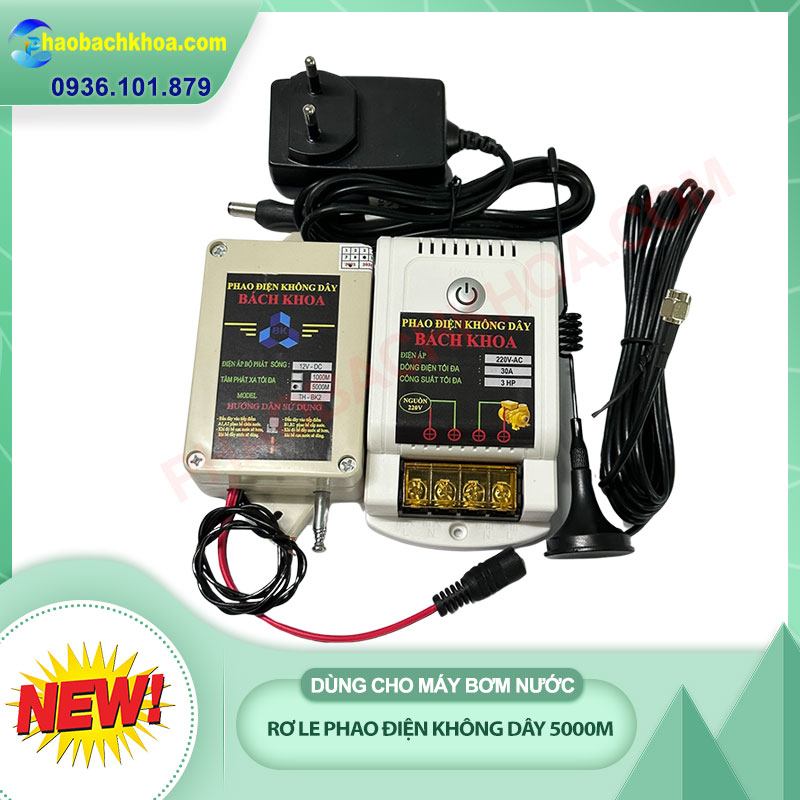

Bộ rơ le phao điện không dây Bách Khoa

Nổi nổi bật của Relay không dây tầm phát sóng 5000m

• Bộ thu và bộ phát được thiết kế với công suất thu sóng lớn.
• Bộ phát được trang bị thêm cân Ăn ten dài gần 3m
• Chịu tải đến 40 Ampe


  Anten bộ thu relay phao điện không dây dài gần 3m

Ưu điểm của Rơ le phao điện không dây Bách Khoa

• Tầm phát sóng xa lên đến 5000 mét (Không có vật cản và không gian thoáng)
• Không phải kéo dây điện từ máy bơm lên đến phao gắn trên bồn nước
• Giải quyết nhanh lẹ trường hợp dây điện lên phao bị đứt
• An toàn: điện áp phao điện sử dụng 12VDC, điện áp 1 chiều. Đánh tan nổi lo sợ bị điện giật
• Tiện lợi: Thiết kế nhỏ gọn đầy đủ tính năng, lắp đặt phao điện không dây Bách Khoa rất đơn giản
• Giải quyết bài toàn kinh tế về dây điện. Nhiều tòa nhà cao tầng dùng máy bơm công suất cao dẫn dến thiết bị dây dẫn cũng phải sử dụng loại lớn để bảo bảo an toàn.

Rơ le phao điện không dây cấp nguồn cho bộ phát trên téc nước điện áp phao 12V

Thông số kỹ thuật rờ le phao điện không dây Bách Khoa

• Công suất máy bơm: 3HP
• Điện áp phao điện: 12V-DC
• Dòng điện max: 40 Ampe
• Điện áp đầu vào và ra: 220V
• Khoảng cách phát sóng: 5000m (Điều khiện không vật cản và không gian thoáng)
• Khoảng cách sử dụng thích hợp: Tòa nhà từ 5 đến 10 tầng
• Nguyên lý thu phát sóng RF tần số 315Mhz

Nguyên lý hoạt động rờ le phao điện không dây

Sản phẩm Rơ le phao điện không dây Bách Khoa được thiết kế hoạc động theo nguyên lý thu và phát sóng RF theo tần số 315Hz. Do vậy, rất thuận tiện cho việc lắp đặt và sử dụng, không cần phải kéo dây từ máy bơm lên đến bồn nước (vị trí nơi lắp phao điện)

Khi téc nước cạn tín hiệu đưa ra bộ phát, bộ phát sóng sẽ phát tín hiệu về bộ thu để điều khiển chạy máy bơm nước. Ngược lại khi đầy nước sẽ phát tín hiệu ngắt bơm.

Hướng dẫn lắp đặt phao điện không dây Bách Khoa

Phao điện không dây Bách Khoa gồm có bộ thu và bộ phát. Bộ thu gắn tại vị trí máy bơm và bộ phát gắng trên bồn nước.

Sơ đồ lắp đặt rơ le phao điện không dây 5000m

Vị trí đấu nối Rơ le phao điện không dây như sau:

1. Bộ phát tin hiệu kết nối chân A1, A2 hoặc chân B1,B2 của công tắc phao điện
2. Bộ thu tín hiệu kết nối với nguồn điện 220V và động cơ máy bơm nước.
3. Kiểm tra nếu chạy ngược hãy đảo vị trí dây phao A1A2 hoặc B1B2.

Ứng dụng thực tế

• Thay thế cho phao điện đi dây âm tường bị hư hỏng
• Lắp mới tiết kiệm dây dẫn, thẩm mỹ cao
• Lắp cho các nông trại với khoảng cách nguồn nước xa
