Rơ le phao điện 5V-DC Bách Khoa

1. Giới thiệu sản phẩm

Trong hệ thống cấp nước sinh hoạt gia đình cũng như công nghiệp, việc kết nối nguồn điện 220V-AC trực tiếp từ máy bơm lên tới công tắc phao điện trên bồn nước là việc làm không an toàn — là nguyên nhân hàng đầu dẫn đến nhiều thảm hoạ đáng tiếc. Vì thế, Phao Bách Khoa thiết kế Rơ le phao điện 5V-DC với tính năng chống tràn, chống cạn và kết nối cảm biến nước. Đây là giải pháp an toàn chuyển đổi nguồn điện 220V-AC về nguồn điện an toàn 5V-DC.

Hơn nữa, việc máy bơm vẫn hoạt động khi bồn chứa đã cạn nước là nguyên nhân hàng đầu gây cháy, hỏng máy bơm. Rơ Le Phao Điện Chống Cạn Bách Khoa BK-FSRWS ra đời để giải quyết triệt để vấn đề này, mang lại sự an tâm tuyệt đối cho chủ nhà và doanh nghiệp.

Model BK-FSRWS sử dụng điện áp phao cực thấp 5V-DC — an toàn tuyệt đối cho người sử dụng, kể cả khi tiếp xúc trực tiếp với dây điện ở trong nước. Đây là điểm khác biệt lớn nhất so với cách làm truyền thống dùng điện áp 220V-AC hoặc kéo dây mát lên để giảm nguy cơ điện giật.

Sản phẩm được tích hợp công nghệ cảm biến điện dung và mạch lọc nhiễu thông minh, giúp loại bỏ tín hiệu giả do bọt khí, rêu bám điện cực hay dao động điện áp lưới. Nhờ đó, máy bơm luôn hoạt động ổn định, không bị đóng ngắt liên tục gây tổn hao năng lượng và giảm tuổi thọ.

Đặc biệt, cảm biến nước tự phát hiện dòng nước trong ống: nếu có nước thì máy bơm hoạt động bình thường, khi hết nước máy bơm sẽ tắt, và khi có nước trở lại máy bơm sẽ tự động khởi động — không cần can thiệp thủ công.

Với công suất điều khiển lên đến 2000W, sản phẩm tương thích với hầu hết các loại máy bơm dân dụng từ 1/2 HP đến dưới 3 HP. Thiết kế module nhỏ gọn, đấu nối đơn giản, cùng chế độ Bật/Tắt (ON/OFF) tiện lợi trên mặt thiết bị.

Rơ le phao điện 5V-DC Bách Khoa sử dụng kết hợp với phao điện JY-191 hoặc JY-180 và tương thích với các dòng phao điện truyền thống khác trên thị trường.

---

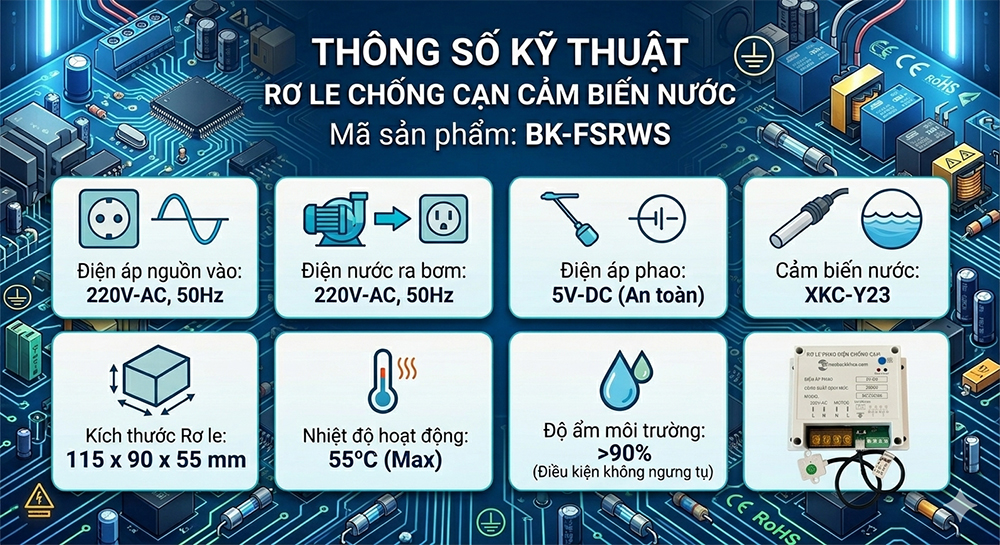

2. Thông số kỹ thuật BK-FSRWS

Thông số	Giá trị
Model	BK-FSRWS
Điện áp phao (cảm biến)	5V-DC
Điện áp đầu vào	220V-AC
Công suất Max	2000W
Tiếp điểm Relay	60A
Chuẩn đầu nối	CẢM BIẾN, A1A2 và B1B2
Nguồn ra bơm	220V-AC
Đèn LED trạng thái	Đèn Phao (Motor) – Đèn Nguồn
Cảm biến	Bật / Tắt (ON/OFF)

Bộ linh kiện đấu tải sử dụng loại cọc vít lớn chịu tải cao, chống oxy hóa vượt trội, đảm bảo tiếp xúc điện ổn định trong môi trường ẩm ướt. Ngõ kết nối cảm biến nước dạng jack cắm và nút Bật/Tắt cảm biến tiện lợi. Khối Domino màu xanh lá (4 chân: B1B2, A1A2) cho phép đấu linh hoạt nhiều điện cực theo sơ đồ tùy chọn hút cạn hoặc chống tràn.

---

3. Cấu tạo Rơ Le Phao Điện Bách Khoa

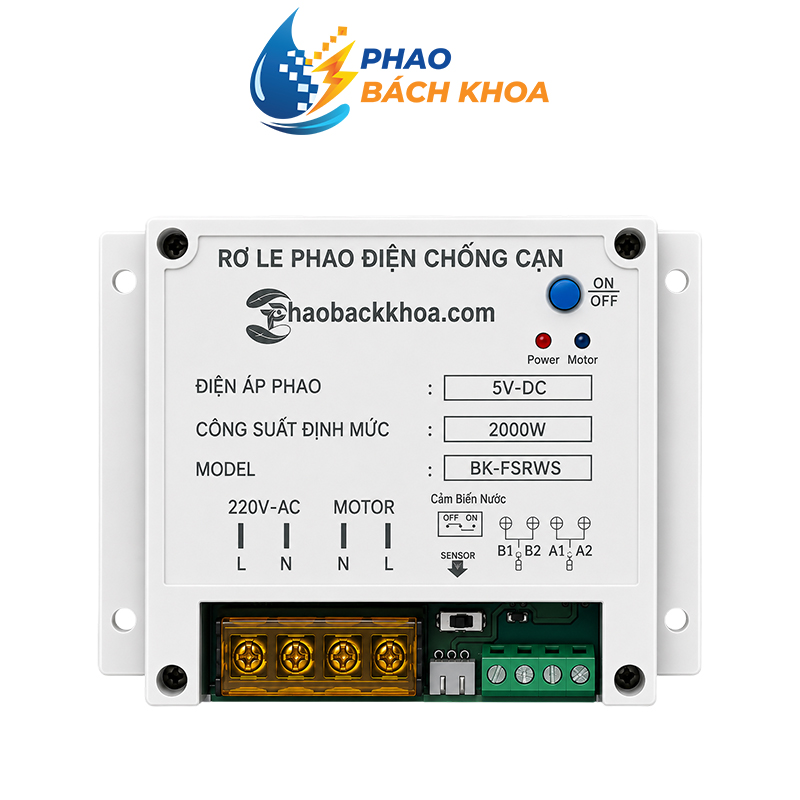

Rơ le phao điện BK-FSRWS được thiết kế theo dạng module panel gắn tường, với vỏ nhựa ABS chống va đập, bề mặt phủ lớp nhám chống trầy xước.

Bộ phận	Mô tả chức năng
Vỏ nhựa ABS	Chất liệu tốt, có gờ bắt vít 4 góc, gắn thanh ray vào hộp điện
Nút ON/OFF	Nút nhấn cưỡng chế bơm, điều khiển hệ thống dễ dàng mà không cần ngắt aptomat
Đèn LED trạng thái	Đèn đỏ (nguồn) và xanh (motor đang chạy) – chỉ thị trạng thái hoạt động tức thời
Nguồn vào và ra bơm	4 chân dưới nắp màu vàng: L và N (cổng 1,2 nguồn vào) — N và L (cổng 3,4 nguồn ra máy bơm)
PCB mạch điều khiển	Bảng mạch xanh tích hợp IC xử lý tín hiệu cảm biến, mạch lọc nhiễu và relay công suất cao
Đầu nối phao và cảm biến	Jack cắm cảm biến, cổng nối A1A2 và B1B2 – điều khiển mực nước, tính năng tuỳ biến
Công tắc gạt cảm biến ON/OFF	Bật tắt cảm biến dễ dàng, tuỳ theo nhu cầu sử dụng
Vị trí gắn cảm biến	Trước đầu vào của máy bơm – hết nước tắt bơm, có nước tự động khởi động lại

Toàn bộ mạch điện bên trong được phủ lớp chống ẩm chuyên dụng, bảo vệ linh kiện trong môi trường ẩm ướt đặc trưng của các phòng máy bơm tại Việt Nam. Relay công suất sử dụng loại chịu tải cao, đảm bảo độ bền trong quá trình đóng ngắt thường xuyên theo chu kỳ bơm.

---

4. Ứng dụng thực tiễn

Rơ Le Phao Điện Bách Khoa BK-FSRWS được ứng dụng rộng rãi trong nhiều tình huống thực tế, nơi cần bảo vệ máy bơm tránh cháy do bơm cạn:

Môi trường	Ứng dụng
Nhà dân & căn hộ	Bảo vệ máy bơm tăng áp, bơm ly tâm, bơm nước từ bể ngầm lên bồn mái
Giếng khoan	Tự động ngắt bơm khi mực nước giếng xuống dưới ngưỡng an toàn
Trang trại & nông nghiệp	Điều khiển bơm tưới từ ao hồ, bể chứa theo mực nước thực tế
Hồ nuôi thủy sản	Ngắt bơm lọc, bơm sục khi mực nước hồ xuống thấp bất thường
Khu công nghiệp	Bảo vệ máy bơm chống cháy, bơm công nghệ trong dây chuyền sản xuất
Trường học & bệnh viện	Đảm bảo cấp nước liên tục, tự động phục hồi khi có nước trở lại
Nhà hàng & khách sạn	Vận hành hệ thống nước, bồn dự trữ an toàn không cần giám sát
Xưởng & nhà máy	Điều khiển bơm xử lý nước thải, bơm chuyển hóa chất loãng

Điểm đặc biệt của sản phẩm trong ứng dụng thực tế là khả năng tự động khởi động lại khi mực nước trở về mức an toàn. Người dùng không cần can thiệp thủ công, hệ thống hoạt động hoàn toàn tự động 24/7 — lý tưởng cho các ứng dụng không có người giám sát thường xuyên.

---

5. Hướng dẫn lắp đặt

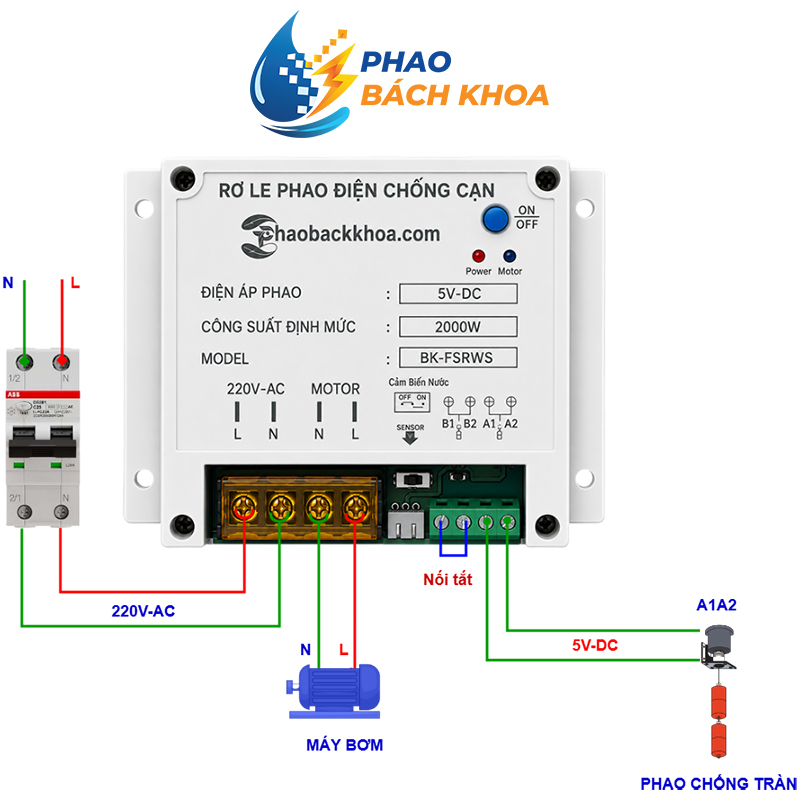

5.1. Lắp đặt chống tràn cho bồn nước trên cao

Tính năng chống tràn: khi bồn hết nước thì máy bơm chạy, khi mực nước đạt tới mức quy định thì máy bơm tắt.

Các bước thực hiện:

1. Tắt chức năng cảm biến nước Sensor trên Rơ le phao điện chống cạn.
2. Nối điện áp nguồn vào 220V-AC vào cổng 1, 2; nguồn ra máy bơm 220V-AC vào cổng 3, 4.
3. Nối tắt cổng phao B1B2 (cổng 1, 2). Cổng phao 3, 4 nối lên tiếp điểm phao A1A2 của công tắc phao điện ở bồn nước trên cao.

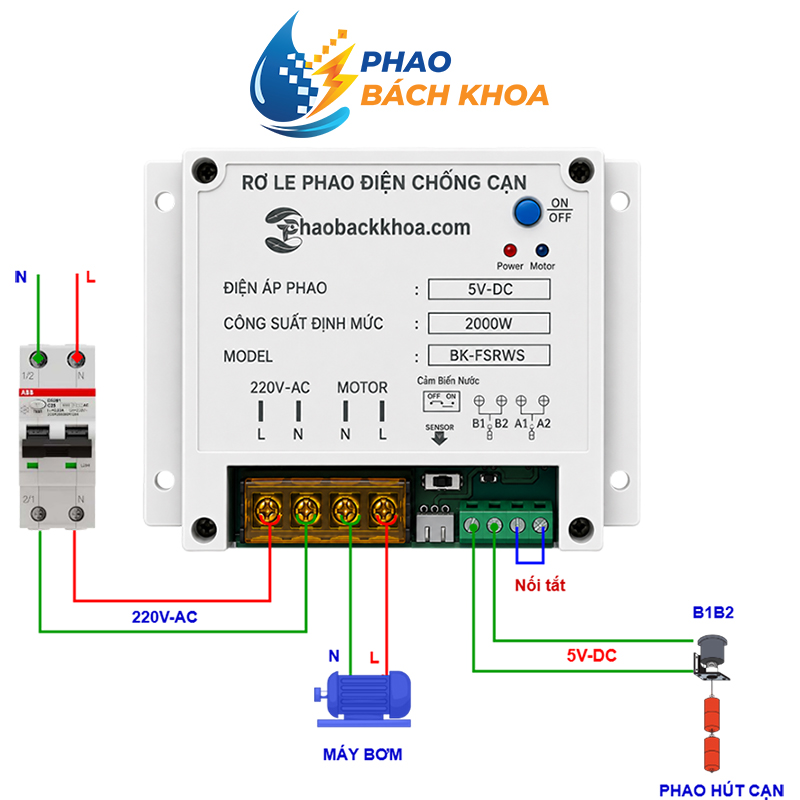

5.2. Lắp đặt hút cạn cho hố ga

Dùng khi nước mưa vào đầy hố ga tới mực quy định thì máy bơm khởi động để hút nước ra ngoài, tránh nước dâng tràn.

Các bước thực hiện:

1. Tắt chức năng cảm biến nước Sensor trên Rơ le phao điện chống cạn.
2. Nối điện áp nguồn vào 220V-AC vào cổng 1, 2; nguồn ra máy bơm 220V-AC vào cổng 3, 4.
3. Cổng phao 1, 2 nối với cặp tiếp điểm B1B2 của công tắc phao điện. Nối tắt cổng phao 3, 4 (A1A2).

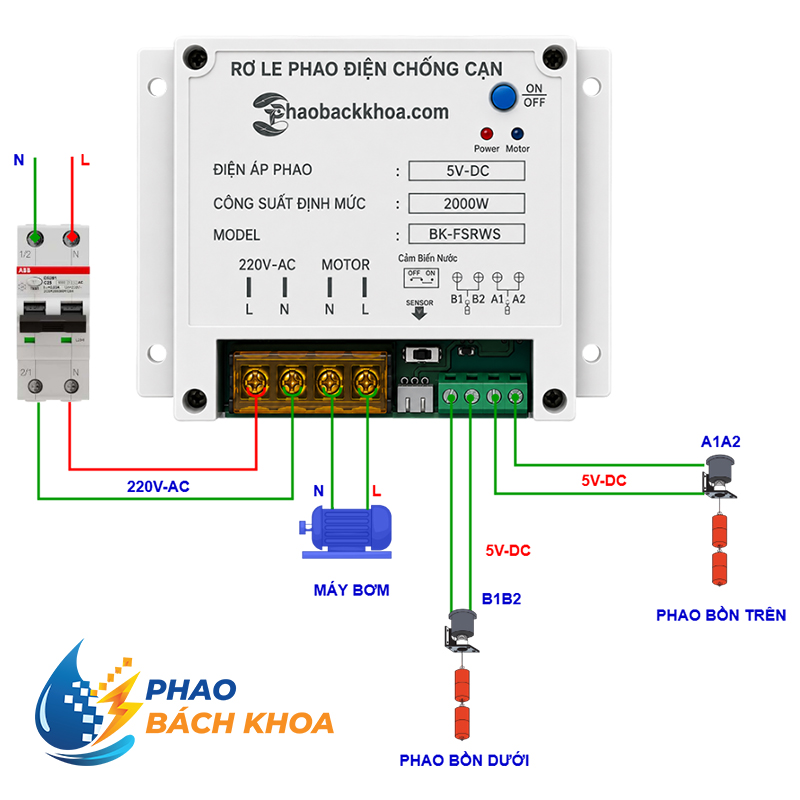

5.3. Lắp đặt 2 phao chống tràn và chống cạn bảo vệ bơm

Giải pháp kết hợp: một phao trên để bơm nước, một phao dưới để bảo vệ máy bơm.

Lưu ý: Nhược điểm của giải pháp 2 phao là phao dưới hoạt động trong môi trường độ ẩm rất cao, dẫn đến công tắc phao thường xuyên bị hư. Ưu tiên sử dụng cảm biến nước thay thế phao dưới để tăng độ bền.

Các bước thực hiện:

1. Tắt chức năng cảm biến nước Sensor trên Rơ le phao điện chống cạn.
2. Nối điện áp nguồn vào 220V-AC vào cổng 1, 2; nguồn ra máy bơm 220V-AC vào cổng 3, 4.
3. Cổng phao 1, 2 nối với cặp tiếp điểm B1B2 của công tắc phao điện cho bồn dưới. Cổng phao 3, 4 nối với cặp tiếp điểm A1A2 của công tắc phao điện cho bồn trên.

---

6. 10 Lý Do Nên Chọn Rơ Le Phao Điện 5V-DC An Toàn Bách Khoa

1. Điện áp cảm biến 5V-DC — An toàn tuyệt đối

Khác với cách làm truyền thống dùng 220V-AC, BK-FSRWS chỉ dùng 5V-DC ở cổng nối phao và jack cảm biến. Dòng điện này hoàn toàn vô hại với người, vật nuôi và không gây nguy hiểm cháy nổ khi đứt dây điện cực trong nước.

2. Công suất 2000W — Tương thích nhiều dòng máy bơm

Điều khiển được các máy bơm phổ biến từ 1/4 HP đến dưới 3 HP (200W đến 2000W) dùng trong dân dụng và tiểu thủ công nghiệp. Biên độ an toàn công suất lớn giúp relay không bị nóng, kéo dài tuổi thọ.

3. Mạch lọc nhiễu thông minh — Đóng ngắt an toàn

IC chuyên dụng loại bỏ nhiễu do bọt khí, rêu tảo bám điện cực. Relay không bị "rung" hay đóng ngắt liên tục — bảo vệ cuộn dây motor bơm khỏi stress điện từ.

4. Đèn LED Power & Motor — Giám sát trạng thái

Hai đèn LED riêng biệt giúp người dùng biết ngay trạng thái thiết bị và motor bơm mà không cần dụng cụ đo lường. Kỹ thuật viên kiểm tra và khắc phục sự cố nhanh hơn.

5. Nút ON/OFF tiện lợi — Vận hành linh hoạt

Cho phép tắt toàn bộ hệ thống mà không cần ngắt aptomat. Tiện lợi khi bảo trì, súc bể, hoặc kiểm tra đường ống.

6. Cấu hình linh hoạt với cổng kết nối B1B2 và A1A2

Kết hợp dùng cảm biến chống cạn và chống tràn với cổng A1A2, hoặc dùng 2 cặp tiếp điểm A1A2 và B1B2 cho các sơ đồ đấu nối đa năng.

7. Cổng nối nguồn vào và ra — Cọc vít lớn dễ lắp đặt

Bộ cọc đấu dây chất lượng cao, phù hợp lắp đặt trong phòng máy bơm tại Việt Nam. Tiếp xúc điện ổn định, giảm điện trở tiếp xúc và nhiệt sinh ra tại điểm đấu nối.

8. Mạch PCB chống ẩm — Tuổi thọ vượt trội

Toàn bộ mạch điện được bảo vệ bằng lớp phủ chống ẩm chuyên dụng, ngăn ngừa ngắn mạch và ăn mòn linh kiện trong điều kiện độ ẩm cao.

9. Thương hiệu uy tín — Hỗ trợ kỹ thuật chuyên sâu

Bách Khoa là thương hiệu chuyên biệt về phao và relay điều khiển mực nước tại Việt Nam. Đội ngũ kỹ thuật sẵn sàng tư vấn sơ đồ đấu nối, hỗ trợ lắp đặt và bảo hành sản phẩm.

10. Giá trị kinh tế cao — Tiết kiệm chi phí dài hạn

Một motor bơm bị cháy do bơm cạn có thể tiêu tốn hàng triệu đồng để sửa chữa và thay thế. Rơ le phao điện chống cạn BK-FSRWS là giải pháp an toàn và tối ưu chi phí cho hệ thống bơm nước của bạn.

---

7. Kết luận

Rơ Le Phao Điện 5V-DC Bách Khoa BK-FSRWS là lựa chọn thông minh và an toàn để bảo vệ hệ thống bơm nước. Với điện áp phao và cảm biến 5V-DC không gây giật, công suất điều khiển 2000W, mạch lọc nhiễu thông minh và thiết kế đấu nối trực quan, sản phẩm phù hợp cho cả người dùng gia đình lẫn công trình có yêu cầu phức tạp.

Với một chi phí nhỏ, đầu tư một lần, bảo vệ thiết bị bơm của bạn trong nhiều năm. Hãy liên hệ Phao Bách Khoa chính hãng để được tư vấn sản phẩm miễn phí và giải pháp phù hợp với nhu cầu của bạn.
