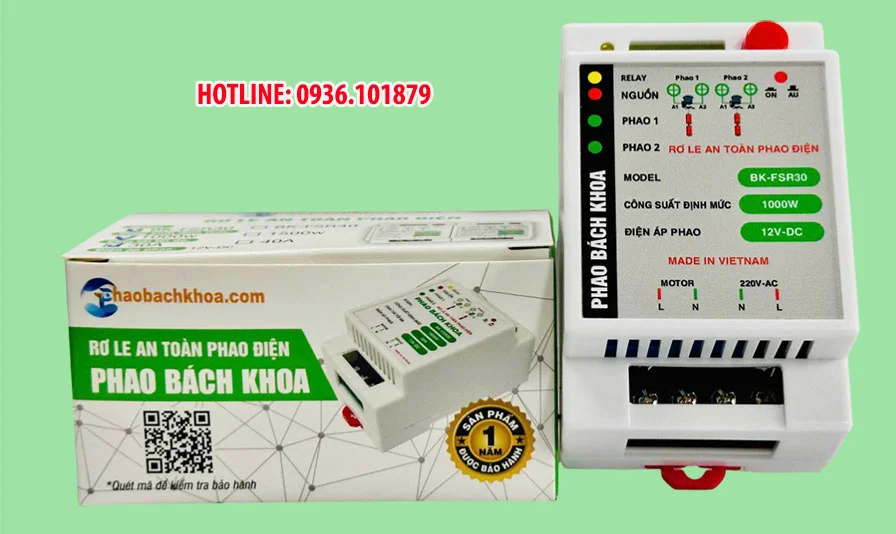

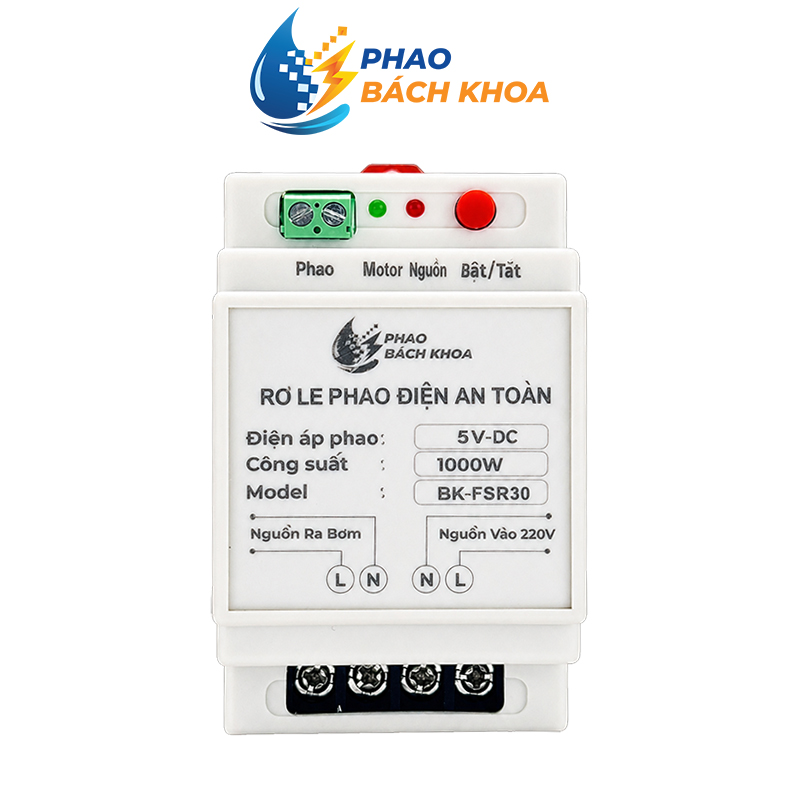

Rơ le phao điện an toàn Bách Khoa là thiết bị điều khiển máy bơm nước tự động chuyển điện áp nguồn 220V-AC về 12V-DC. An toàn ngay cả khi chạm vào dây điện từ máy bơm lên bồn nước. Đây là phương pháp an toàn nhất khi sử dụng phao điện điều khiển máy bơm nước tự động.
Rơ le phao điện an toàn là gì?
Là thiết bị trung gian đấu nối giữa công tắc phao điện và máy bơm nước, chuyển điện áp nguồn 220v về 12v thông qua thiết bị rơ le phao điện an toàn Bách Khoa. Điện áp phao từ rơ le phao điện lên đến công tắc phao điện ở trên téc nước với tín hiệu là 12V.
Sử dụng rơ le phao điện an toàn Bách Khoa với công suất cao, dòng chịu tải lên 30A, nâng cao tuổi thọ của công tắc phao điện điều khiển máy bơm nước. Bởi vì, lúc này công suất máy bơm tác động lên phao điện đã có thiết bị rơ le chịu tải. Nói cách khác đi là khi sử dụng Bộ phao điện bồn nước 12v gồm rơ le và phao điện thì công suất phụ thuộc vào rơ le an toàn.
Rơ le phao điện an toàn BÁch Khoa công suất định mức max: 1000w
Thông số kỹ thuật Relay phao điện an toàn Bách Khoa
- Điện áp vào: 220V-AC, 50Hz.
- Điện áp ra bơm: 220V-AC, 50hz.
- Dòng chịu tải max: 30A
- Công suất định mức: 1000w
- Điện áp ra phao: 12V-DC
- An toàn tuyệt đối ngay cả khi chạm
- Trang bị đèn báo trạng thái phao và trạng thái báo nguồn.

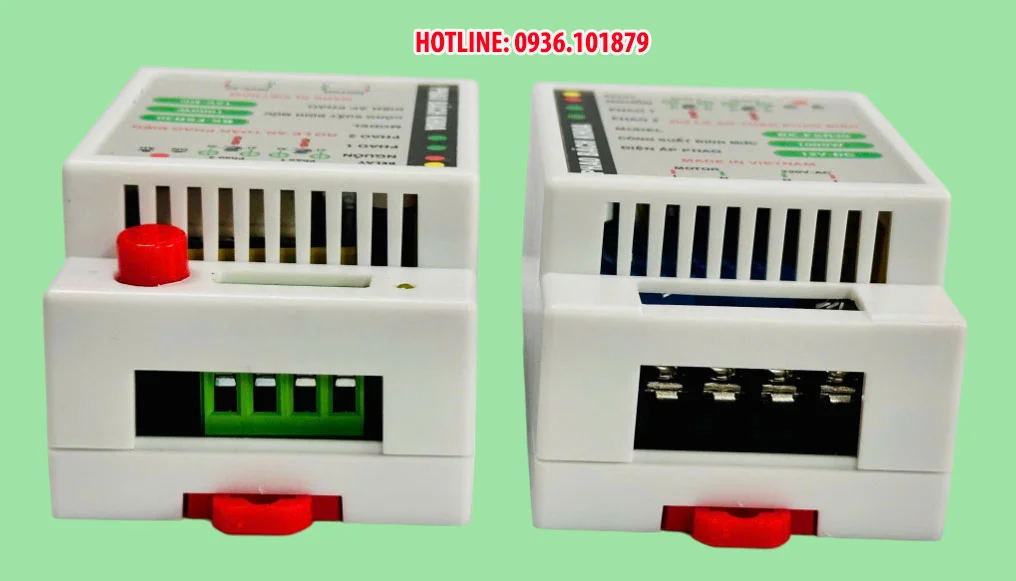

Bộ chuyển đổi nguồn phao điện 220V-AC về 12V-DC
Phiên bản mới bộ chuyển đổi nguồn phao điện toàn toàn Bách Khoa có nhiều cải tiến mới, tiện dụng hơn cho người dùng. Về mặt thiết kế có bổ sung thêm trạng thái đèn để phân biệt rõ ràng hơn, cụ thể như sau:
- Trạng thái đèn Relay màu vàng
- Trạng thái đèn Nguồn màu đỏ
- Trạng thái đèn Phao bồn dưới và Phao bồn trên màu Xanh lá
- Nút cưỡng chế bơm Màu đỏ.
Bộ chuyển đổi nguồn Phao điện an toàn phiên bản mới, trang bị đèn, phao, đèn nguồn, đèn relay và nút nhấn cưỡng chế.
Lý do nên chọn rơ le phao điện an toàn Bách Khoa
Nguyên nhân
- Khi sử dụng công tắc phao điện 220V-AC và lắp đặt đấu nối trực tiếp từ máy bơm lên đến bồn nước trên cao. Bồn nước thường đặt ngoài trời trên máy tole với thời tiết nắng nóng, mưa bão làm hư hỏng lớp bảo vệ của dây điện.
- Công tắc phao điện hoặc động lâu ngày bị hư tiếp điểm đóng/ngắt dẫn đến điện bị rò rỉ
- Chuột cắn phá dây điện cũng làm cho điện rò rỉ
- Nhiều trường hợp khi sử dụng phao điện 220V lắp đặt an toàn với giải pháo kéo dây mát lên phao trên bồn nước. Đây cũng chỉ là giải pháp tạm thời khi không có rơ le an toàn. Bởi với phương pháp nầy vẫn có khi cơ bị điện giật.
Lợi ích của rơ le phao điện an toàn Bách Khoa mang lại
- Đánh tan nỗi lo sợ với các tình huống nguy hiểm dẫn đến chết người như: rò điện, điện giật hay chập điện gây cháy nổ khi sử dụng điện trực tiếp 220V-AC.
- Nâng cao tuổi thọ cho công tắc phao điện bởi rơ le phao điện an toàn Bách Khoa chịu lực tải của điện nguồn 220V để đống/ngắt máy bơm nước tự động.
- Không cần sử dụng dây dẫn có tiết diện lớn tốn chi phí mà sử dụng những loại dây thường tiết diện nhỏ làm dây dẫn tín hiệu điện lên phao, tiết kiệm được chi phí và thời gian thi công.
- Không cần sử dụng khởi động từ đối với máy bơm dưới 1.5HP
- Ngoài những tín năng ưu việc nổi bật trên, rơ le phao điện an toàn Bách Khoa còn có đèn báo trạng thái nguồn và trạng thái phao.
Rơ le phao điện an toàn 12V đóng vai trò quan trọng trong cuộc sống

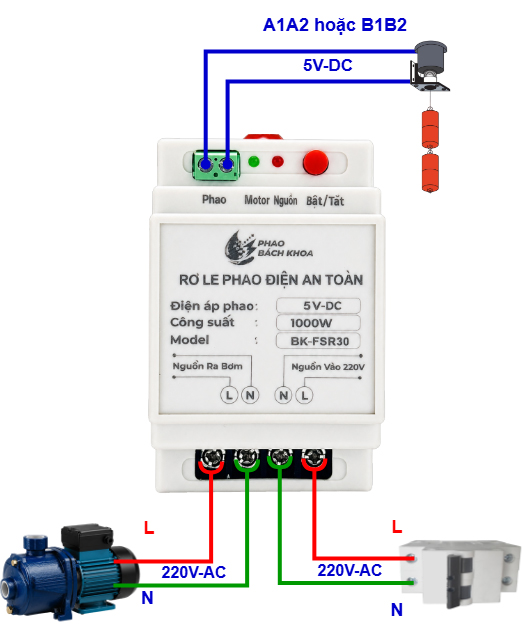

Hướng dẫn lắp đặt rơ le phao điện an toàn
- Đấu nối dây như sơ đồ hướng dẫn.
- Phao chống cạn lắp ở bể ngầm chứa nước dùng cặp tiếp điểm B1B2
- Phao chống tràn lắp ở bể chứa nước trên cao từ máy bơm lên dùng cặp tiếp điểm A1A2
Rơ le phao điện an toàn Bách Khoa thiết kế tối giản, với các tính năng tinh gọn đơn giản, dể hiểu. Nhìn sơ đồ mô tả như hình vẽ trên Relay phao điện an toàn là có thể lắp đặt được.
Sơ đồ lắp đặt 1 phao chống tràn
Sơ đồ lắp đặt 1 phao chống tràn. Dùng cho bồn nước trên cao
- Ký hiệu Phao 2 trên Rơ Le: Nối với cặp tiếp điểm A1A2 của công tắc phao điện
- Nguồn vào và nguồn ra bơm có ký hiệu trên Rơ le
Sơ đồ lắp đặt 1 phao chống cạn (Hút cạn)
Sơ đồ lắp đặt 1 phao hút cạn (Chống cạn). Thường dùng cho bể chứa nước để bơm
- Ký hiệu Phao 1 trên Rơ Le: Nối với cặp tiếp điểm A1A2 của công tắc phao điện
- Nguồn vào và nguồn ra bơm có ký hiệu trên Rơ le
Lưu ý: Chống tràn và chống cạn đều nối với cặp tiếp điểm A1A2 của công tắc phao điện
Sơ đồ lắp đặt 2 phao (Chống tràn và chống cạn)
Sơ đồ lắp đặt rơ le an toàn cho 2 phao chống tràn và chống cạn
- Ký hiệu Phao 2 trên Rơ Le: Nối với cặp tiếp điểm A1A2 của công tắc phao điện (Dùng cho bồn trên mái)
- Ký hiệu Phao 1 trên Rơ Le: Nối với cặp tiếp điểm A1A2 của công tắc phao điện (Dùng cho bồn chứa nước để bơm lên)
- Nguồn vào và nguồn ra bơm có ký hiệu trên Rơ le
Nguyên lý hoạt động của rơ le phao điện an toàn Bách Khoa
Khi đã đấu nối xong, tiến hành bật cầu dao (aptomat) đế cấp nguồn cho thiết bị, nếu đèn báo nguồn (đèn màu đỏ) sáng lên có nghĩa là thiết bị đã được cấp nguồn.
Trạng thái đèn khi đã cấp nguồn
- Đèn nguồn sáng đứng, ánh sáng màu đỏ
- Đèn Phao 1 sáng đứng, ánh sáng màu xanh
Trạng thái đèn khi bơm cấp đầy (chống tràn)
- Đèn nguồn sáng đứng, ánh sáng màu Đỏ
- Đèn Phao 1 sáng đứng, ánh sáng màu Xanh lá
- Đèn Phao 2 sáng đứng, ánh sáng màu Xanh lá
- Đèn Relay sáng đứng, ánh sáng màu Vàng
Khi bồn trên hết nước, phao điện của bồn trên đóng tiếp điểm A1 A2 thì bộ Rơ le phao điện an toàn Bách Khoa nhận tín hiệu phao và đồng thời bật cho máy bơm chạy (đèn màu đỏ sáng lên), nước được bơm lên bồn.
Khi bồn đầy nước thì phao điện của bồn trên mở tiếp điểm A1 A2 bộ Relay nhận tín hiệu phao và tắt bơm (đèn màu đỏ tắt).
