Phao điện tử thế hệ mới dùng cho bồn nước hay còn gọi là phao điện tử GL2A là dòng phao điện tử sử dụng điện áp một chiều 9VDC và 12VDC. Phao điện tử an toàn sử dụng kết hợp với Rơ le phao điện an toàn SRF-111M (phao điện tử 12v), sử dụng kết hợp với SRF-111X Plus (Phao điện tử 9V).
Hướng đến sự an toàn tuyệt đối cho người dùng với tính năng chống tràn và chống cạn bồn nước hoàn toàn tự động. Với công nghệ điện tử cho nên chức năng điều khiển tự động dùng để ( bật/ tắt ) máy bơm nước cấp nước cho bồn chứa chính xác và an toàn.

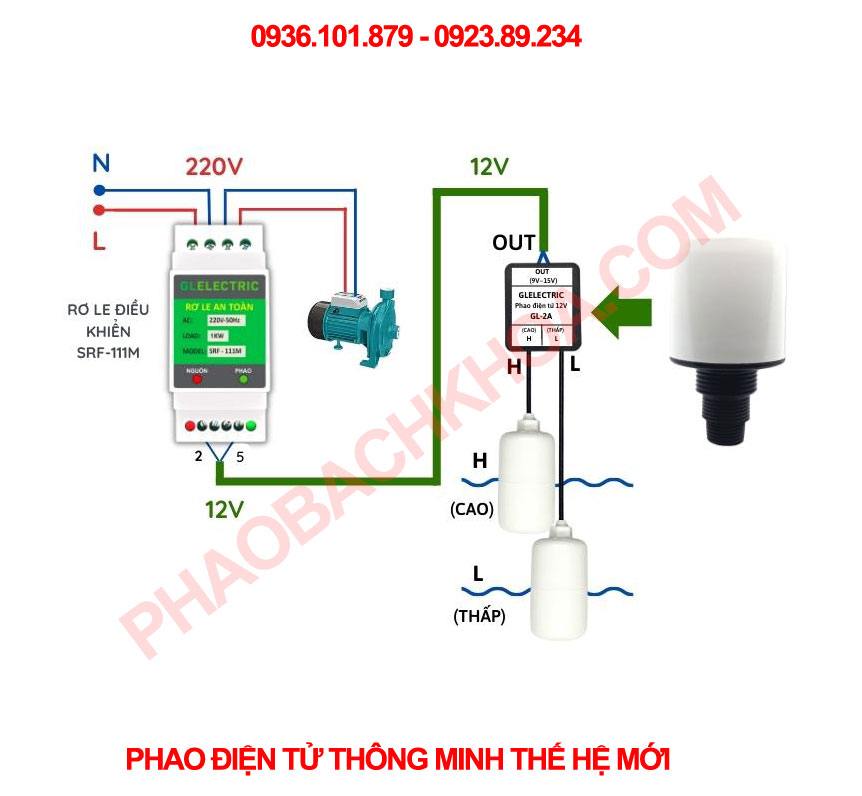

Phao điện tử thông minh thế hệ mới
Phao điện tử là gì?
Phao điện tử thế hệ mới là một sản phẩm sáng kiến của người Việt, với công nghệ cảm biến mực nước trong bồn thông qua mạch điện tử để xử lý tín hiệu và truyền tín hiệu về Rờ le an toàn để điều khiển tự động (bật hoặc tắt ) máy bơm nước vào bồn chứa hoàn toàn tự động và độ chính xác cao.
Ưu điểm của dòng phao điện tử thế hệ mới GL2A
- Chỉ dùng điện áp một chiều 9VDC~24VDC ( An toàn Tuyệt đối cho người sử dụng).
- Phao điện tử thể hệ mới không sử dụng tiếp điểm cơ khí kiểu công tắc phao điện truyền thống nên không còn nỗi lo sợ tiếp điểm bị ôxy hóa dẫn đến công tắt phao điện hoạt động không ổn định.
- Không có cơ cấu chuyển động bên ngoài nên không bị kẹt phao trong các trường hợp vị trí lắp không được thuận lợi.
- Xử lý tín hiệu bằng mạch điện tử nên vô cùng chính xác.
- Điều chỉnh khoảng cách chống tràn và chống cạn linh hoạt từ 1 cm đến 80 cm.
Loại trừ nguy cơ rò rỉ điện
Sử dụng điện áp một chiều từ Rơ le an toàn cung cấp đến Phao điện tử thế hệ mới của GL2A đã loại trừ hoàn toàn những nguy cơ rò điện, chập cháy so với giải pháp sử dụng phao điện 220V truyền thống để đóng cắt trực tiếp máy bơm nước.
Giải pháp này còn có ưu điểm giảm tải cho dây dẫn từ thiết bị đến phao điện, nâng cao độ bền, độ ổn định của hệ thống và an toàn trong quá trình sử dụng.
Các thành phần phao điện tử thế hệ mới GL2A

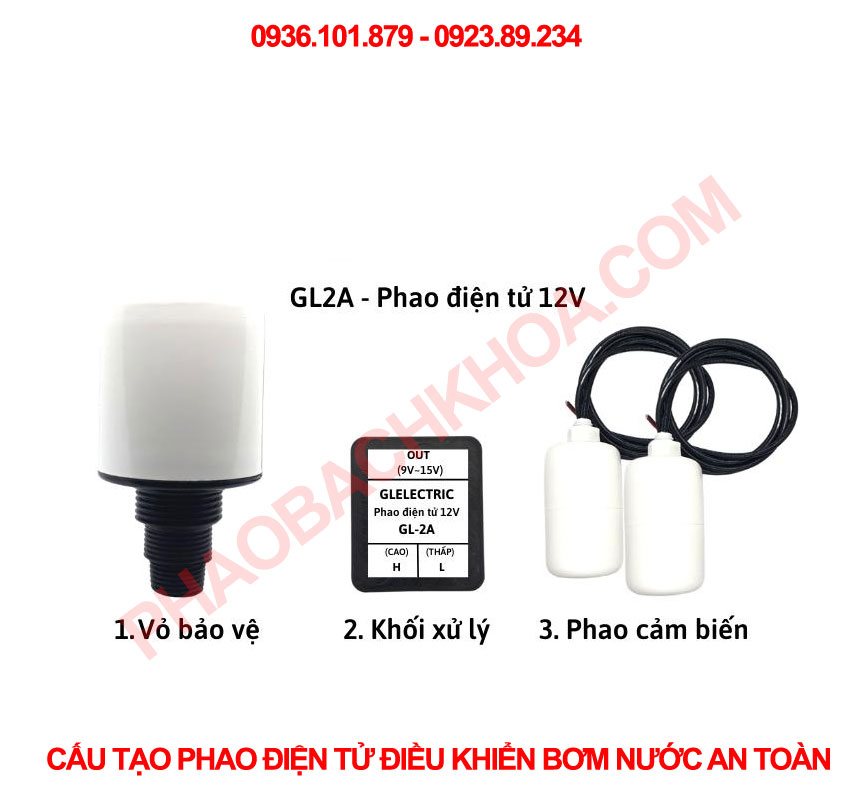

Cấu tạo phao điện tử điều khiển bơm nước an toàn
Vỏ bảo vệ:
Vỏ bảo vệ cụm phao điện tử thế hệ mới được làm bằng nhựa ABS gồm phần thân có 3 nấc ren phi (21, 27 và 34) để gắn vào bồn chứa nước Inox.
Vỏ bảo vệ chứa khối xử lý tín hiệu phao, có các cổng nối đến 2 phao cảm biến mức nước đầy và mức nước cạn và cổng nối với Rơ le an toàn phao điện.
Khối xử lý tín hiệu phao
Khối xử lý tín hiệu phao có nhiệm vụ nhận tín hiệu tử 2 phao cảm biến mức nước đầy – mức nước cạn để đưa ra tín hiệu báo về Rơ le an toàn để điều khiển máy bơm nước. Khối xử lý tín hiệu phao này đã được GLELECTRIC bọc kín chống ẩm phù hợp với điều kiện sử dụng ngoài trời và thời tiết của Việt Nam.
Phao cảm biến mức nước
Phao cảm biến mức nước đầy H và phao cảm biến mức nước cạn L sẽ đưa tín hiệu mức nước về khối xử lý tín hiệu để điều khiển máy bơm. Khi lắp đặt trong bồn nước cần điều chỉnh vị trí, khoảng cách giữa 2 phao này để có được mức nước cần điều khiển.
Khác với phao điện truyền thống sử dụng công tắc nối tới 2 trái phao, phao điện tử thế hệ mới GL2A không có công tắc cơ khí, phao không chuyển động theo mức nước khi hoạt động nên loại bỏ hoàn toàn hiện tượng kẹt phao hoặc oxy hóa tiếp điểm công tắc phao.
Thông số kỹ thuật phao điện tử GL2A
- Chức năng thiết bị: Phao điện tử cảm biến 2 mức nước
- Kiểu hoạt động: Liên tục
- Vị trí lắp đặt: Bồn chứa nước nhựa hoặc inox, hồ cá, bể chưa nước…
- Đường kính ren bồn: 21 mm, 27 mm và 34mm
- Nhiệt độ hoạt động: 5 đến 50 độ C
- Điện áp hoạt động: 9 VDC đến 15 VDC (tùy theo rờ le an toàn)
- Độ chính xác: 1 mm
- Khoảng cách đặt mức nước: 1 cm đến 80 cm
- Tương thích Rờ le điều khiển: SRF-111M, SRF-111M+ và SRF-111X+
Hướng dẫn lắp đặt phao điện tử thế hệ mới GL2A
Bước 1: Luồn 2 dây phao cảm biến mức nước cao và thấp từ trong bồn chứa qua lỗ ren của bồn chứa và qua lỗ luồn dây của vỏ bảo vệ cụm phao. Tiếp theo xoáy vỏ bảo vệ cụm phao vào ren bồn chứa nước.

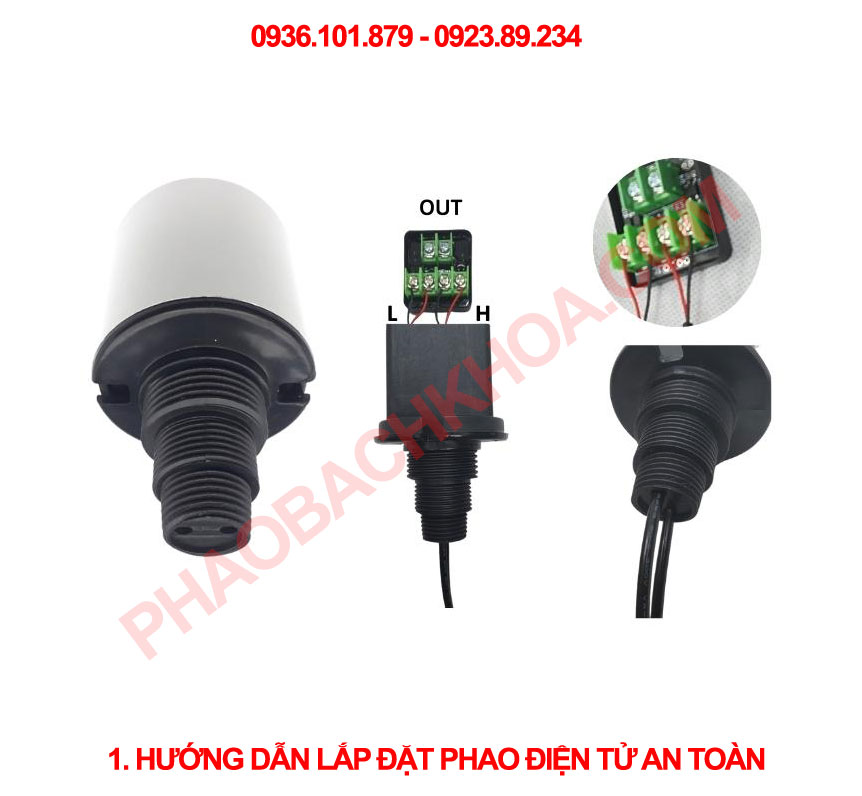

Bước 1 hướng dẫn lắp đặt phao điện tử an toàn
Bước 2: Nối dây của phao cảm biến mức cao, mức thấp và dây dẫn về Rơ le điều khiển vào khối xử lý tín hiệu phao theo tem chỉ dẫn trên khối xử lý tín hiệu phao: H nối với phao cảm biến mức cao; L nối với phao cảm biến mức thấp; OUT nối đến Rơ le điều khiển an toàn.

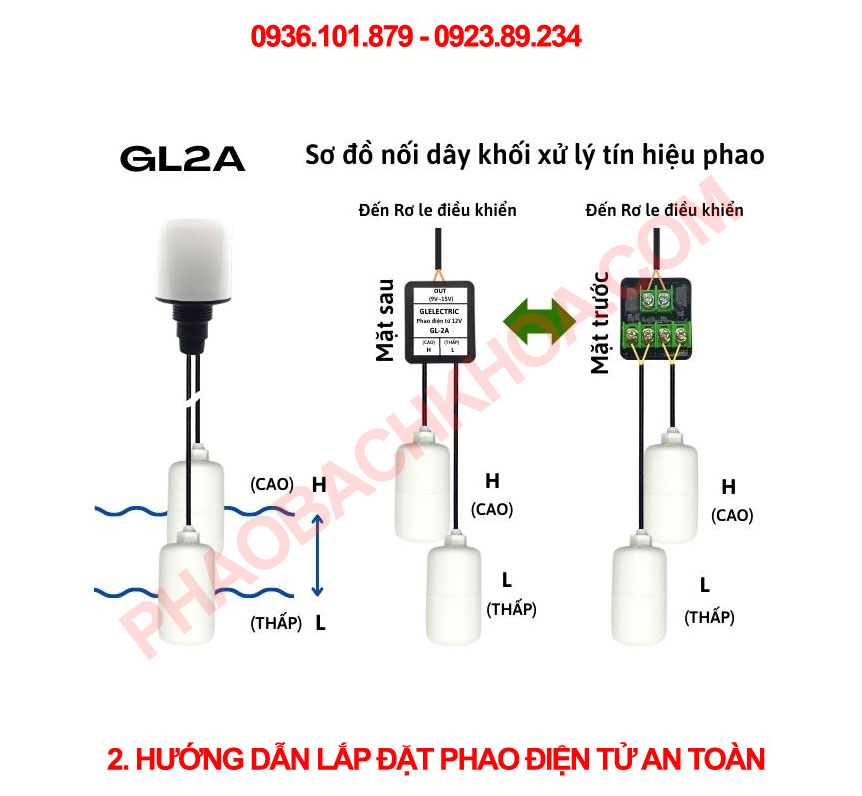

Sơ đồ nối dây sử lý tín hiệu phao
Bước 3: Lắp đặt phao điện tử với Rờ le phao điện an toàn
Lắp đặt phao điện tử với Rờ le SRF-111M
Nối dây cho rờ le điều khiển và phao điện theo sơ đồ:
- Cổng 7 và 8 của SRF-111M nguồn vào 220V.
- Cổng 9 và 10 nối ra máy bơm
- Cổng 2 nối đến A1, cổng 5 nối đến A2 của phao điện tử GL2A.
- Căn chỉnh mức cao và mức thấp sao cho đạt khoản cách sử dụng

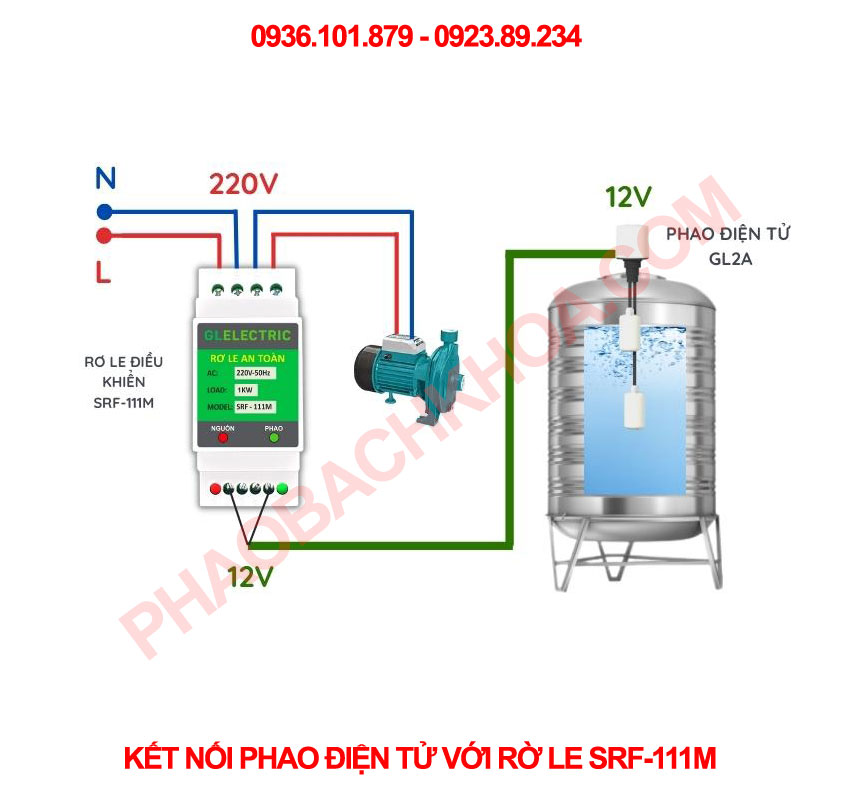

Kết nối phao điện tử với rờ le SRF-11M
Nguyên lý hoạt động phao điện tử 12v
Khi mức nước trong bồn chứa xuống thấp (vị trí giữa của phao cảm biến L) ⇒ Khối xử lý tín hiệu phao GL2A sẽ gửi tín hiệu hết nước để Rơ le SRF-111M bật sáng đèn PHAO (xanh) và đóng mạch cấp nguồn cho máy bơm hoạt động.
Khi mức nước dâng đến vị trí giữa của phao cảm biến múc cao H ⇒ khối xử lý tín hiệu phao GL2A sẽ gửi tín hiệu đầy nước về Rơ le điều khiển SRF-111M để ngắt nguồn điện cung cấp cho máy bơm và máy bơm sẽ dừng hoạt động.

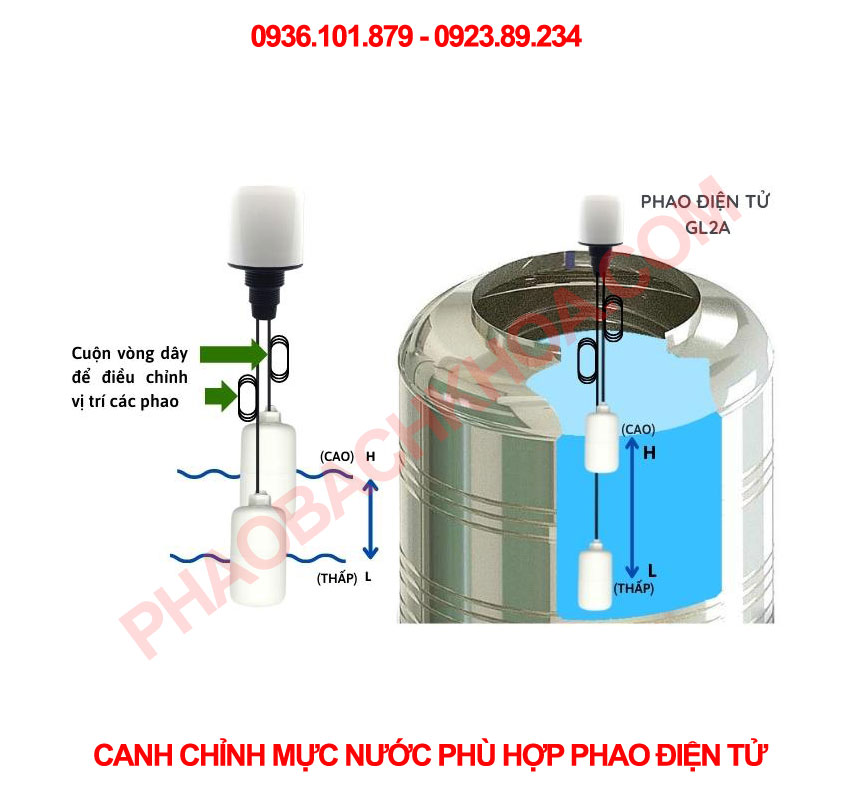

Canh chỉnh mực nước phù hợp với nhu cầu sử dụng trong khoảng cách 1cm đến 80 cm
Lắp đặt phao điện tử với Rờ le SRF-111X plus
- Cổng 7 và 8 của Rờ le SRF-111X Plus nối với nguồn điện 220V
- Cổng 9 và 10 nối ra máy bơm nước
- Rờ le SRF-111X Plus cổng 5 nối đến A2, cổng 6 nối đến A1 của khối sử lý tín hiệu phao điện tử thế hệ mới.
- Cổng 1 và 2 của Rờ le phao điện SRF-111X Plus nối đến cảm biến dòng chảy hoặc phao chống cạn bể ngầm.
- Căn chỉnh 2 phao mức cao và mức thấp của phao điện tử thông minh thế hệ mới GL2A đạt như mong muốn.

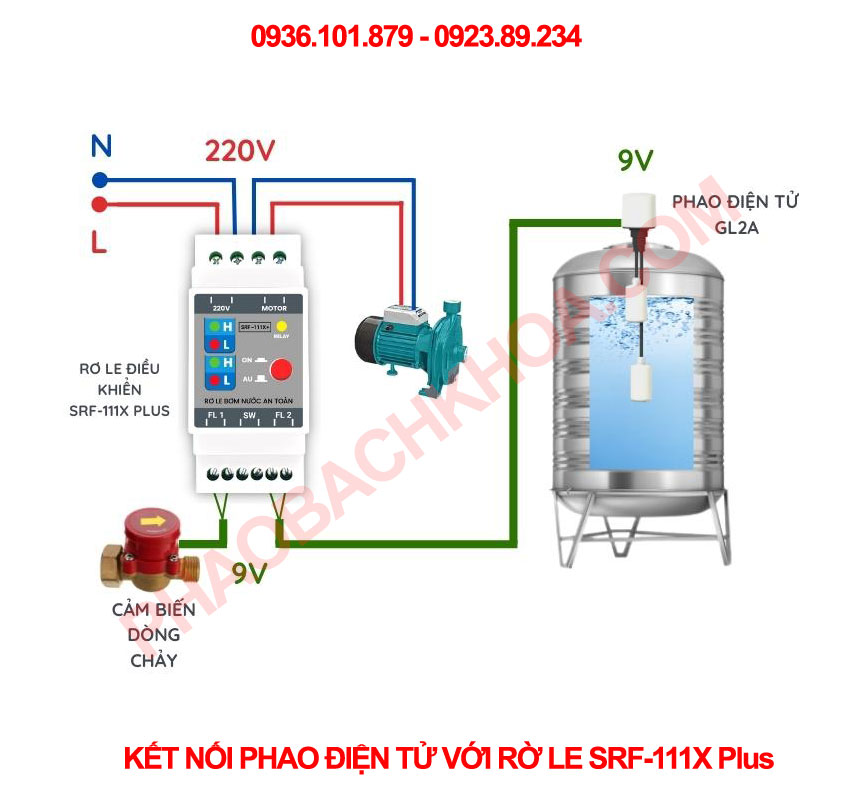

Kết nối phao điện tử với rờ le an toàn SRF-111X Plus
Nguyên lý hoạt động phao điện tử 9V
Trường hợp mực nước trong bồn chứa xuống thấp, Rờ le phao điện an toàn SRF-111X PLus se báo mức nước bể trên là L (Đỏ) và đóng mạch cấp nguồn cho máy bơm hoạt động.
Trường hợp nước trong bồn chứa dâng đến mức cao thì Rờ le an toàn SRF-111X Plus sẽ báo mức nước là H và ngắt nguồn điện cung cấp cho máy bơm và máy bơm sẽ dừng hoạt động.
