Rơ le phao điện đa năng công suất 2HP

396.000

Thông tin mô tả sản phẩm

Rơ le phao điện đa năng hay còn lại Rơ le bơm nước an toàn mã sản phẩm SRF-111X Plus là dòng rờ le cải tiến thế hệ mới và sử dụng được cho nhiều mục đích khác có thể sử dụng với phao điện tử 12v hoặc công tắc phao điện kawasan hoặc công tắc cảm biến dòng chảy, cảm biến dòng chảy hoặc cảm biến dò nước … nhằm điều khiển máy bơm nước hoàn toàn tự động và nhất là tránh sự cố, bảo vệ an toàn cho người sử dụng.

Cấu tạo và nguyên lý hoạt động rơ le phao điện đa năng

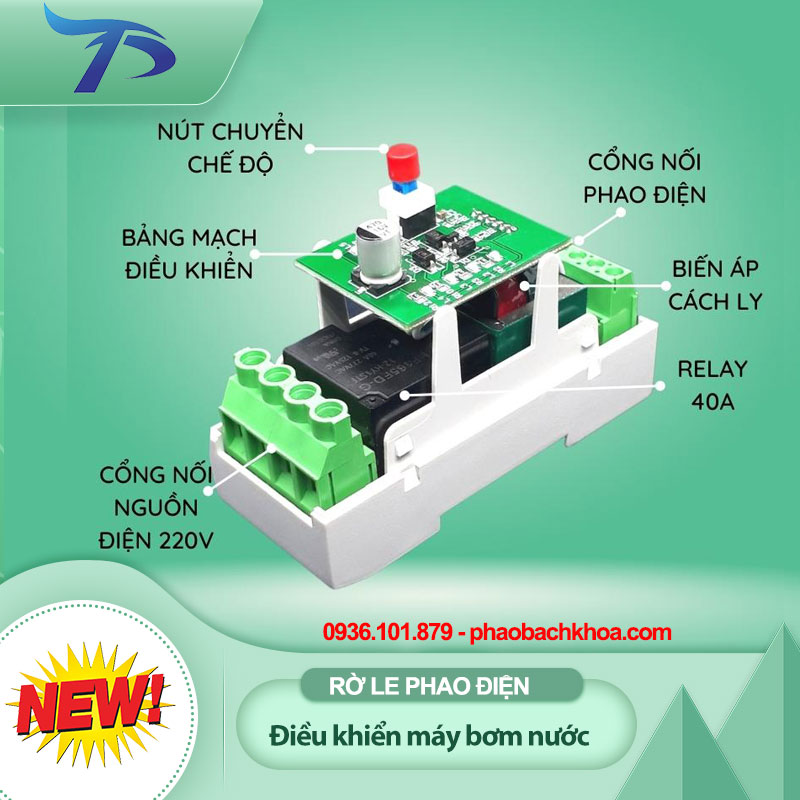

Cấu tạo rơ le phao điện đa năng

Cấu tạo rờ le phao điện đa năng

Cấu tạo rơ le phao điện đa năng mã SRF-111X Plus

  • Nút chuyển chế độ
  • Bảng mạch điều khiển
  • Cổng nối nguồn điện 220v
  • Cổng nối phao điện
  • Biến áp cách ly
  • Relay 40A

Nguyên lý hoạt động rơ le an toàn cho phao điện srf-111x

Mô tả tính năng của rơ le phao điện SRF-111X Plus

  • Rơ le phao điện đa năng trang bị các đèn báo mức nước ở cả hai bể chứa dưới và trên, giúp theo dõi mức nước trực quan hơn trong quá trình sử dụng hay sửa chữa hệ thống bơm nước.
  • Đèn tín hiệu báo mức nước cả 2 bể (bể trên, bể dưới).
  • Rơ le phao điện đa năng tương thích với các loại cảm biến dòng chảy hoặc công tắc dòng chảy, đầu dò mức nước hoặc phao điện thông thường.
  • Điện áp phao điện: 9VDC an toàn cho người sử dụng.
  • Khoảng cách dây dẫn tín hiệu đến phao điện 100m (dây loại nhỏ 0.75)
  • Công suất tải máy bơm tối đa: 1.5000W (1.5kw).
  • Chế độ tự bơm động hoặc chế độ bơm cưỡng bức.

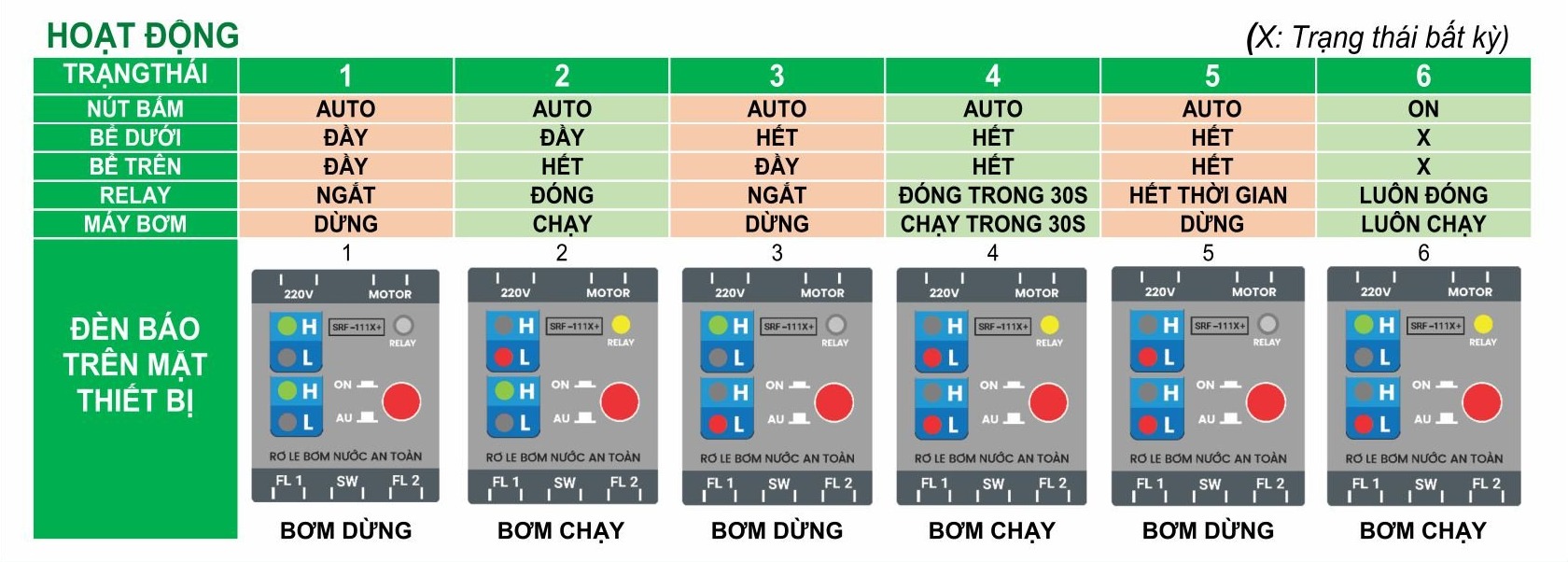

Nguyên lý hoạt động của rơ le phao điện đa năng

Nguyên lý hoạt động của SRF-111X Plus

Nguyên lý hoạt động của SRF-111X Plus

Khi mức nước ở bể trên giảm xuống đến ngưỡng L (đèn đỏ sáng), thiết bị rờ le phao điện đa năng sẽ khởi động máy bơm và kiểm tra nguồn nước cấp vào máy bơm thông qua trạng thái của một trong số các loại thành phần gắn thêm như:

  • Công tắc phao điện
  • Cảm biến dòng chảy
  • Cảm biến dò nước

Trong khoảng thời gian ~ 30 giây. Sau 30 giây nếu đủ nước cấp vào máy bơm sẽ bơm đến khi bể chứa trên đầy đến mức H (đèn xanh sáng), nếu không đủ nước cấp vào máy bơm, thiết bị sẽ ngắt điện để bảo vệ máy bơm.

Máy bơm sẽ được bật lại khi có dòng nước tác động vào trạng thái phao điện hoặc các cảm biến dòng chảy/ công tắc dòng chảy/ đầu dò mức nước gắn ở cổng 1,2.

Người sử dụng có thể bật cưỡng bức máy bơm để hút thử nước bằng nút bấm trên mặt thiết bị và quan sát đèn báo tình trạng nước đầu vào máy bơm để quyết định bơm tiếp hay dừng.

Hướng dẫn lắp đặt rơ le phao điện đa năng

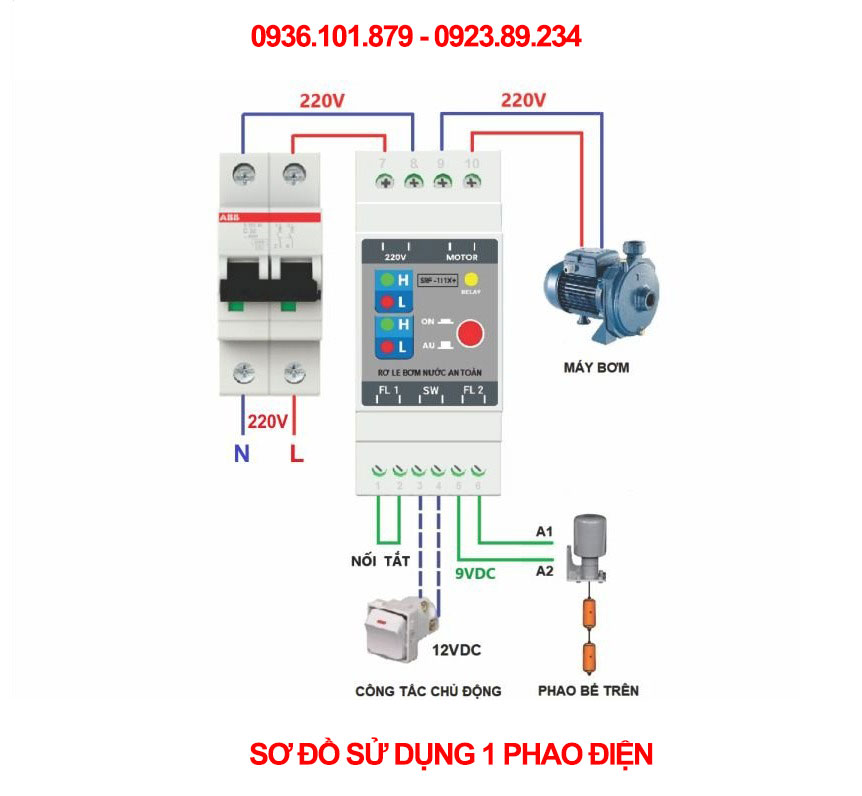

1 – Sơ đồ sử dụng 1 phao điện

Rờ le phao điện đa năng sử dụng 1 phao điện

Rơ le phao điện đa năng sử dụng 1 phao điện

  • Cổng 1 và 2 của rờ le phao điện đa năng nối tắt với nhau khi không sử dụng phao điện bể dưới hoặc công tắc dòng chảy
  • Cổng 5 và 6 của rờ le phao điện đa năng nối đến hai tiếp điểm A1A2 của phao điện ở bể nước trên cao
  • Công tắc chủ động được nối với cổng 3 và 4 (Không sử dụng thì bỏ trống)
  • Cổng 7 và 8 cấp điện 220v và rờ le bơm nước an toàn
  • Cổng 9 và 10 cấp điện 220v ra máy bơm.

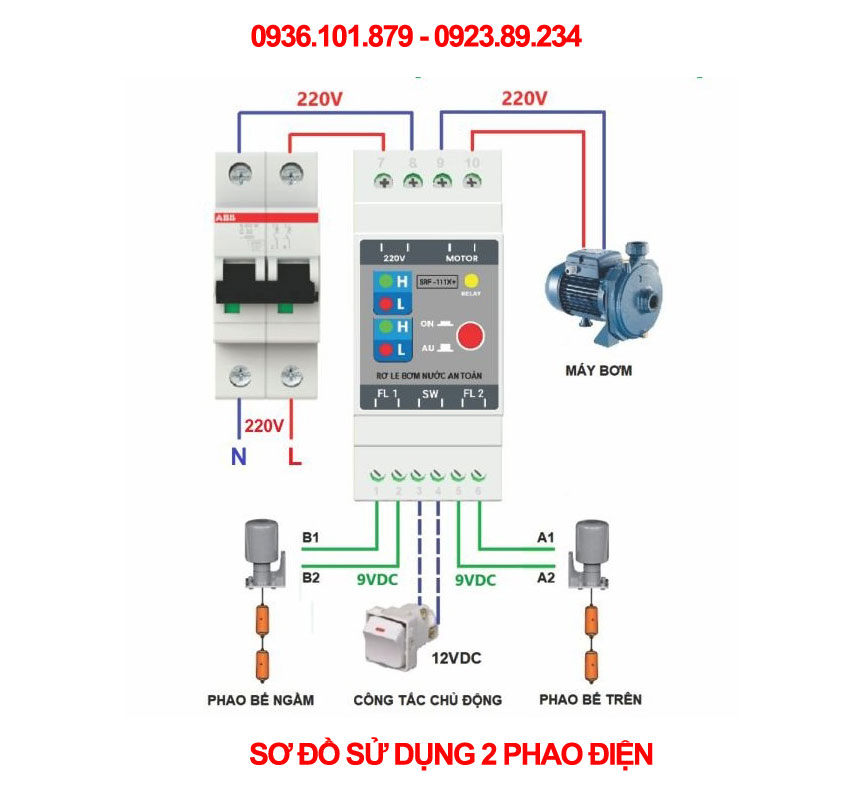

2 – Sơ đồ sử dụng 2 phao điện

rờ le phao điện đa năng sử dụng 2 phao điện

Rơ le phao điện đa năng sử dụng 2 phao điện ở hai bể trên và bể dưới

  • Cổng 1 và 2 của rờ le phao điện đa năng nối với 2 tiếp điểm B1 và B2 của phao điện ở bể nước dưới.
  • Cổng 5 và 6 của rờ le phao điện đa năng nối đến hai tiếp điểm A1 và A2 của phao điện ở bể nước trên cao
  • Cổng 3 và 4 đấu nối đến công tắc bật chủ động (Nếu không sử dụng công tắc chủ động thì bỏ trống)
  • Cổng 7 và 8 cấp điện 220v vào rờ le bơm nước an toàn
  • Cổng 9 và 10 cấp điện 220v ra máy bơm.

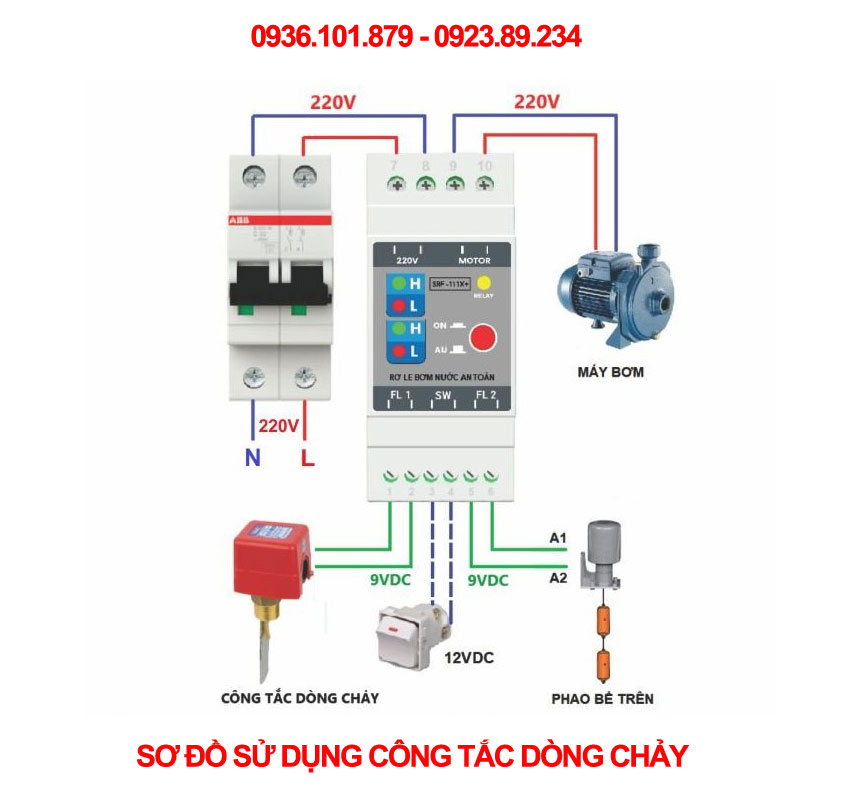

3 – Sơ đồ sử dụng công tắc dòng chảy

Rờ le phao điện đa năng sử dụng công tắt dòng chảy

Rơ le phao điện đa năng sử dụng công tắt dòng chảy

  • Cổng 1 và 2 của rờ le phao điện đa năng nối đến hai tiếp điểm của công tắc dòng chảy hoặc cảm biến dòng chảy hoặc cảm biến dò nước.
  • Cổng 5 và 6 của rờ le phao điện an toàn nối đến hai tiếp điểm A1 và A2 của phao điện bể nước trên cao.
  • Công tắc chủ động được nối với cổng 3 và 4 (nếu không sử dụng thì bỏ trống).
  • Cổng 7 và 8 cấp điện 220v vào rờ le phao điện đa năng
  • Cổng 9 và 10 cấp điện 220v ra máy bơm.

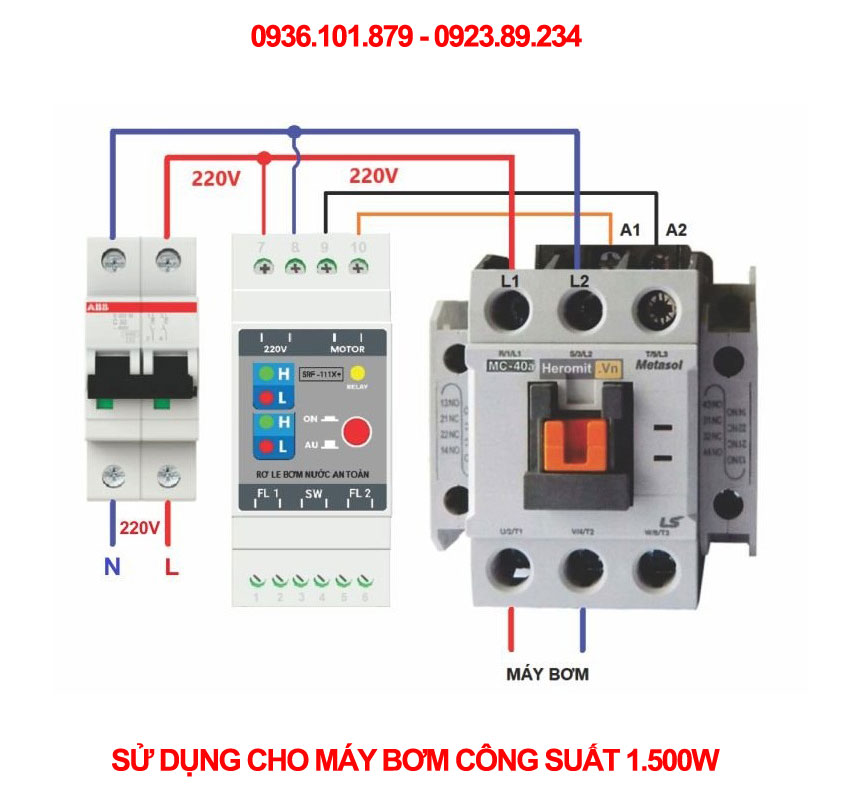

4 – Rơ le phao điện đa năng sử dụng máy bơm công suất 1.500w

Rờ le phao điện đa năng sử dụng máy bơm công suất 1500w.

Rơ le phao điện đa năng sử dụng máy bơm công suất 1500w.

  • Phần mạch điện điều khiển tại các cổng từ 1 đến 6 của rơ le phao điện đa năng đấu nối giống như các trường hợp trên 1,2 và 3 (Tùy vào nhu cầu sử dụng).
  • Phần mạch điện 220v để cấp nguồn cho rơ le phao điện an toàn và Contactor đấu nối như sơ đồ trên.
  • Trong đó: A1 và A2 là cuộn dây điều khiển Contactor, được cấp nguồn từ cổng số 9 và 10 của thiết bị Rờ le SRF-111X plus.
  • L1 và L2 là các đầu vào của Contactor
  • T1 và T2 là các đầu ra cua Contactor
