Rơ le an toàn cho phao điện SRF-111M công suất 1000w

Original price was: 280.000₫.Current price is: 250.000₫.

Mua combo giá khuyến mãi

Original price was: 280.000₫.Current price is: 250.000₫.
Original price was: 150.000₫.Current price is: 108.000₫.
Original price was: 430.000₫.Current price is: 358.000₫.
Mua 2 Sản Phẩm

Thông tin mô tả sản phẩm

Rơ le an toàn cho phao điện SRF-111M là thiết bị điều khiển phao bơm nước chuyển đổi nguồn điện từ 220V thành 12V. Trước đây theo thường dùng phao điện 220v lắp trực tiếp với máy bơm nước nguồn điện cấp từ cầu dao tổng, do vậy, nguồn điện từ máy bơm nước tới phao khá dài và sử dụng theo năm tháng không tránh khỏi khả năng hư hỏng, chập điện xẩy ra.

Giải pháp khắc phục tránh rò rỉ điện khi dùng phao điện 220v

Để hạn chế khả năng chập điện, rò rỉ điện do nhiều nguyên nhân gây ra như môi trường tác động, chuột cắn, va chạm với vật nặng … Giải pháp duy nhất là dùng Rơ le an toàn cho phao điện để chuyển nguồn điện 220v về điện áp một chiều 12v. Nhằm đảm bảo an toàn tuyệt đối cho người sử dụng.

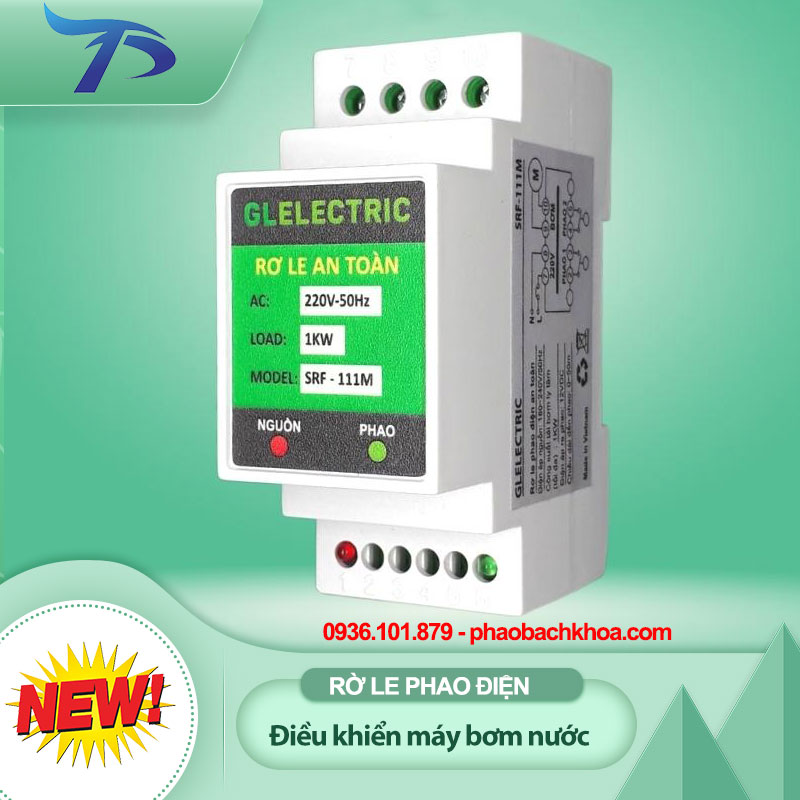

Rờ le phao điện an toàn

Rơ le phao điện an toàn

Rơ le an toàn cho phao điện SRF-111M là gì?

Rơ le an toàn cho phao điện là thiết bị điều khiển máy bơm nước thông qua rơ le trung gian đấu nối đến công tắc phao bằng tín hiệu 12V, nhằm đảm bảo an toàn cho người sử dụng. Với các ưu việt so với phương pháp đấu nối điện 220V trực tiếp vào phao điện ở bể nước, Rơ le phao điện an toàn còn có thể báo mức nước trong bể chứa thông qua đèn chỉ thị trạng thái các phao điện.

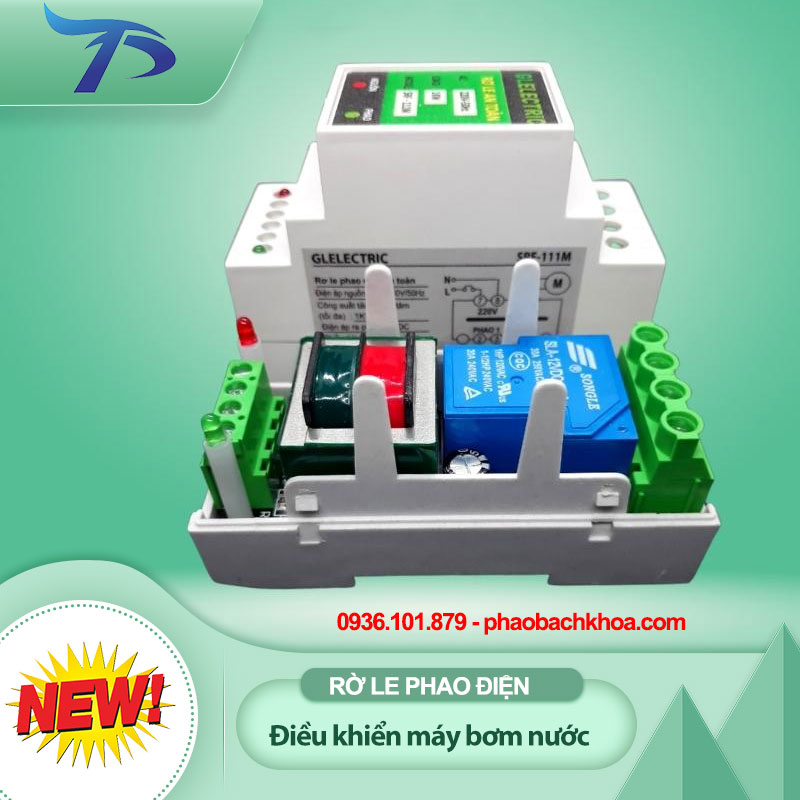

Rờ le an toàn cho phao điện SRF-111M

Rơ le an toàn cho phao điện SRF-111M

Thông số kỹ thuật rơ le an toàn cho phao điện 12V

Điện áp nguồn cấp : 180 – 240V – AC
Điện áp điền khiển phao : 12V – DC
Công suất tiêu thụ không tải : 1w
Công suất tải máy bơm tối đa : 1000w (1kw)
Khoảng cách dây dẫn đến phao : 0 – 50 m
Kích thước DxRxC (mm) : 90x38x65
Rãnh cài thanh ray : 35 mm

Rơ le an toàn cho phao điện SRF-111M tương thích với tất cả các loại phao điện truyền thống, phao điện thông minh và phao điện tử GL2A.

Tính cần thiết cần phải sử dụng Rơ le an toàn cho phao điện

Trong nhiều trường hợp kể cả sử dụng công tắc điện phao nước loại tốt và đấu dây mát lên phao thì thực tế dây điện đi từ máy bơm lên bể nước vẫn phải chịu điều kiện thời tiết khắc nghiệt gây lão hóa, bị chuột cắn phá hoại và nhiều nguyên nhân khác dẫn đến nguy cơ gây rò điện ra bể nước.

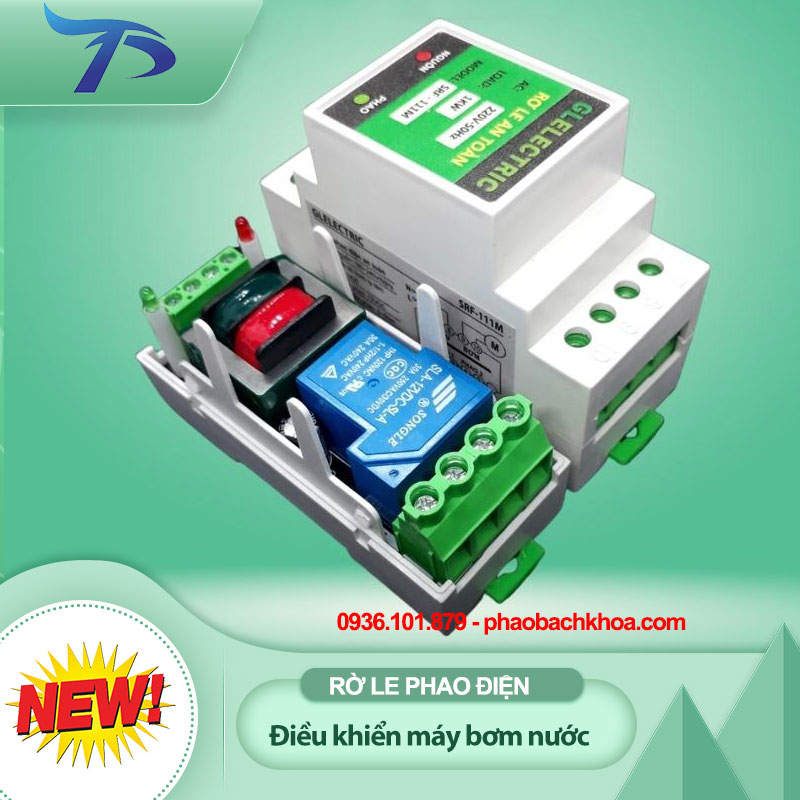

Hãy sử dụng Rờ le phao điện an toàn để bảo vệ người thân trong gia đình bạn

Hãy sử dụng Rơ le phao điện an toàn để bảo vệ người thân trong gia đình bạn

Bên cạnh đó, một số ý kiến cho rằng cần chỉ cần lắp đặt phao điện 220v cho tiết kiệm và cách lắp đặt an toàn là kéo dây mát (dây trung tính) lên phao điện (Cách này rất nhiều người sử dụng). Tuy nhiên, đó chưa phải là giải pháp tốt nhất và thực nghiệm cho thấy nó không an toàn. Mời các bạn cùng xem video sau về cách lắp đặt này.

Cấu tạo và nguyên lý hoạt động Rơ le an toàn cho phao điện SRF-111M

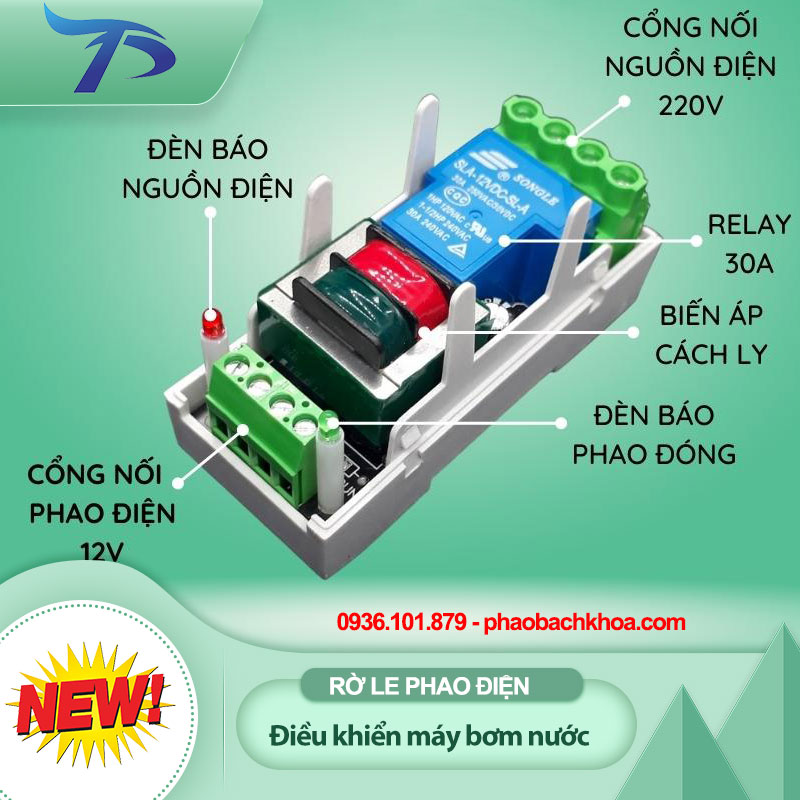

Cấu tạo Rơ le an toàn cho phao điện SRF-111M

Cầu tạo Rờ le an toàn cho phao điện SRF-111M

Cầu tạo Rơ le an toàn cho phao điện SRF-111M

  • Đèn báo nguồn điện
  • Cổng nối phao điện 12v
  • Cổng nối nguồn điện 220v
  • Relay 30A
  • Biến áp cách ly
  • Đèn báo bơm hoạt động
  • Vỏ nhựa ABS

Nguyên lý hoạt động Rơ le an toàn cho phao điện SRF-111M

Mô tả tính năng của rơ le phao điện SRF-111M

  1. Loại trừ nguy cơ rò điện, điện giật, chập điện gây cháy nổ do sử dụng dây dẫn trực tiếp nguồn 220V lên phao điện.
  2. Tăng tuổi thọ cho phao điện do phao điện không phải trực tiếp chịu tải đóng cắt nguồn điện 220V đến máy bơm.
  3. Giảm tải cho hệ thống dây dẫn đến phao điện. Chỉ cần sử dụng dây dẫn tiết diện nhỏ làm dây dẫn tín hiệu từ phao điện báo về Rơ le an toàn cho phao điện SRF-111M, do đó có thể cải tạo những trường hợp dây dẫn lên phao không đảm bảo chịu tải để tiết kiệm thời gian, chi phí thi công.
  4. Dễ dàng quan sát trạng thái các phao điện bằng đèn báo, qua đó có thể biết được mức nước trong bể chứa đầy hay hết, rất tiện lợi trong việc sử dụng hay sửa chữa hệ thống.

Nguyên lý hoạt động của Rơ le an toàn cho phao điện SRF-111M

Khi cấp nguồn 220V cho Rơ le an toàn cho phao điện SRF-111M ⇒ Đèn NGUỒN (mầu đỏ) sáng, nếu bể nước ngầm có nước thì tiếp điểm B1 B2 đóng. Lúc này nếu bể trên hết nước ⇒ tiếp điểm A1 A2 đóng ⇒ Đèn PHAO (mầu xanh) sáng ⇒ Rơ le cấp nguồn cho máy bơm hoạt động đến khi đầy bể thì dừng.

Nếu đang bơm mà bể ngầm hết nước, lúc này tiếp điểm B1 B2 của công tắc phao (lắp ở bể ngầm) hở mạch ⇒ Đèn PHAO tắt ⇒ Rơ le sẽ ngắt điện cấp cho máy bơm nước.

Lúc này bơm sẽ dừng đến khi bể ngầm đủ nước và Phao bể ngầm nổi lên ⇒ đóng mạch tiếp điểm B1 B2 ⇒ Bơm sẽ hoạt động trở lại.

Hướng dẫn lắp đặt Rơ le an toàn cho phao điện SRF-111M

1 – Sơ đồ sử dụng rơ le phao điện 12v với 1 phao điện

Khi bể trên hết nước, tiếp điểm A1 và A2 của phao điện đóng mạch. Rơ le an toàn SRF-111M sẽ tự động bật nguồn cho máy bơm chạy cấp nước vào bồn cho đến khi nước đầy bồn tới điểm giới hạn của phao điện thì máy bơm sẽ ngưng hoạt động

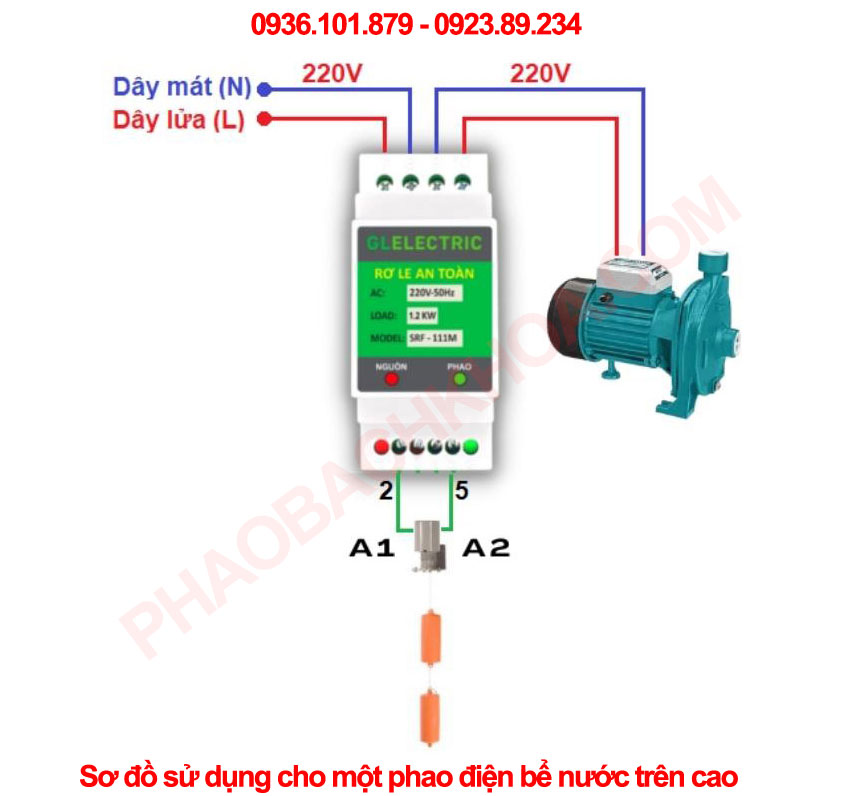

Sơ đồ sử dụng cho một phao điện cho bể nước trên cao

Sơ đồ sử dụng cho một phao điện cho bể nước trên cao

Sơ đồ sử dụng 1 phao điện

  • Cổng 2 và 5 của Rờ le an toàn cho phao điện SRF-111M nối đến tiếp điểm A1 và A2 của phao điện bể trên.
  • Công tắt chủ động (nếu cần) nối song song với phao
  • Cổng 7 và 8 cấp điện 220v cấp cho Rờ le an toàn cho phao điện SRF-111M
  • Cổng 9 và 10 nối ra máy bơm nước.

2 – Sơ đồ sử dụng 2 phao điện

Trường hợp dùng cho 2 phao điện khi bể trên hết nước, cặp tiếp điểm A1 và A2 của phao điện đóng mạch, nếu bể dưới còn nước thì tiếp điểm B1 và B2 của phao điện đóng mạch. Rơ le an toàn cho phao điện SRF-111M sẽ bật nguồn cho máy bơm chạy cho đến khi bể trên đầy nước hoặc bể dưới cạn nước thì máy bơm sẽ tắt

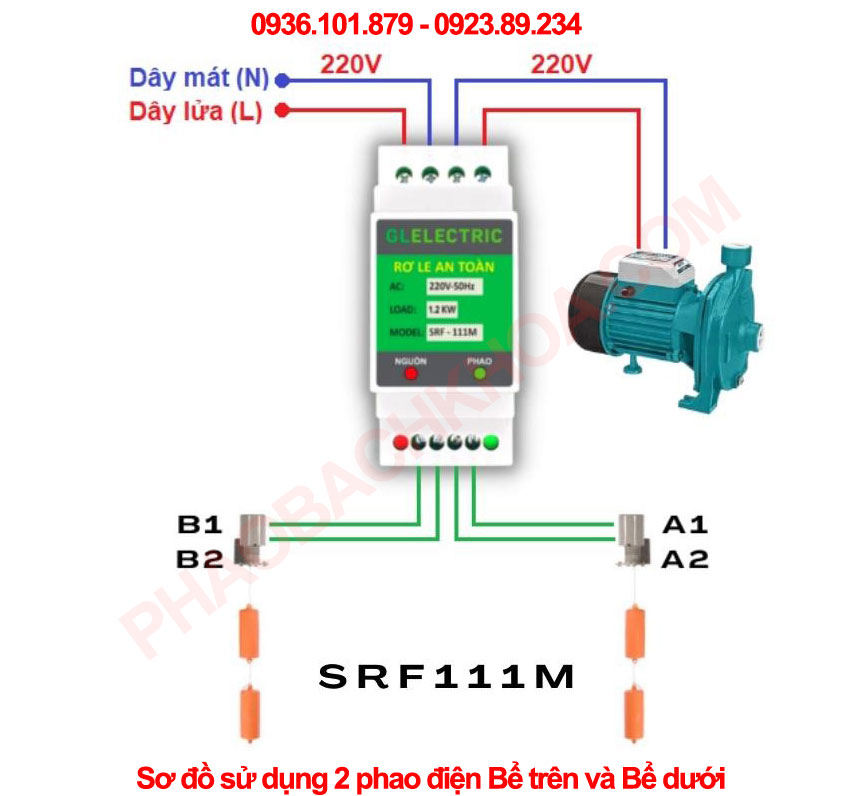

SRF-111M sử dụng 2 phao điện cho 2 bể nước trên và bể nước dưới

SRF-111M sử dụng 2 phao điện cho 2 bể nước trên và bể nước dưới

Sơ đồ sử dụng 2 phao điện

  • Cổng 2 và 3 của Rơ le an toàn cho phao điện SRF-111M nối với 2 tiếp điểm B1 và B2 của phao điện ở bể nước dưới.
  • Cổng 4 và 5 của rờ le phao điện đa năng nối đến hai tiếp điểm A1 và A2 của phao điện ở bể nước trên cao
  • Cổng 7 và 8 nối nguồn điện 220v cấp cho Rờ le an toàn cho phao điện SRF-111M
  • Cổng 9 và 10 cấp điện 220v ra máy bơm.

Hướng dẫn lắp đặt trên bảng điện nổi và trong tủ điện

Lắp đặt rơ le an toàn trên bảng điện nổi

  • Ngắt nguồn điện trước khi lắp đặt
  • Kéo khóa gài ray hướng lên trên
  • Bắn vít qua lỗ vít của thanh gài vào bảng điện
  • Nối dây theo sơ đồ
  • Kiểm tra vào cấp nguồn cho Rờ le an toàn cho phao điện SRF-111M hoạt động

Lắp đặt rơ le an toàn trong tủ điện

  • Ngắt nguồn điện trước khi lắp đặt
  • Kéo khóa gài ray hướng lên trên
  • Gài Rơ le an toàn cho phao điện SRF-111M vào thanh ray sẵn có trong tủ điện
  • Nối dây theo sơ đồ
  • Kiểm tra và cấp nguồn cho rờ le hoạt động

Mua Rơ le phao điện an toàn SRF-111M chính hãng ở đâu?

Quý khách đang quan tâm đến vấn đề an toàn khi sử dụng phao điện 220v trước đây hay còn gọi là dùng phao điện truyền thống. Nay cần nâng lên lên để đảm bảo an toàn cho gia đình. Hãy liên hệ ngay với Phao Bách Khoa để được tư vấn miễn phí và mua Rơ le phao điện 12v SRF-111M chính hãng. Dịch vụ chu đáo và tận tâm.

Mọi chi tiết xin vui lòng liên hệ

CÔNG TY CỔ PHẦN TÍCH HỢP GIẢI PHÁP SỐ VIỆT

Nhà Phân Phối Phao Cơ – Phao Điện Chính Hãng

  • Địa chỉ: Số 5 đường ĐHT 38, Phường Tân Hưng Thuận, Quận 12, Thành phố Hồ Chí Minh
  • Kho hàng: Đường 98, Xã Tân Phú Trung, Huyện Củ Chi, Thành phố Hồ Chí Minh
  • Hotline: 0936.101.879 – 0923.889.234 – 0961.786.139
  • Email: kinhdoanh@phaobachkhoa.com
  • Website: phaobachkhoa.com
