Rơ le phao điện

Trước đây thường sử dụng phao điện 220v đấu trực tiếp với máy bơm để bơm nước tự động lên bể chứa nước. Ngày nay, công nghệ tiên tiến đã có Rơ le phao điện an toàn chuyển đổi nguồn điện 220v về điện áp một chiều 9v hoặc 12v. Nhằm đảm bảo an toàn cho người sử dụng.

Rơ le phao điện an toàn là gì?

Rơ le là thiết bị điều khiển phao bơm nước an toàn, bởi Rơ le phao điện được thiết kế có bộ chuyển đổi nguồn điện vào 220v và nguồn điện ra là điện áp một chiều 9v hoặc 12v. Tùy theo thiết bị rơ le an toàn mà có nguồn điện ra khác nhau.

Chẳng hạn như, Rơ le phao điện đa năng SRF-111X Plus và SRF-111M+ thì chuyển đổi nguồn điện về 9V. Nếu sử dụng kết hợp với phao điện tử GL2A thì sẽ gọi là phao điện tử 9v. Còn thiết bị Rơ le an toàn cho phao điện SRF-111M thì nguồn vào 220v và cấp ra là điện áp một chiều 12v. Kết hợp với phao điện tử sẽ có bộ phao điện tử 12v.

Top 4 loại rơ le phao điện an toàn cung cấp bởi Phao Bách Khoa

1 - Rơ le an toàn cho phao điện SRF-111M

Thiết bị điều khiển phao bơm nước Rơ le an toàn cho phao điện SRF-111M loại bỏ các nguy cơ bị điện giật, đảm bảo an toàn cho người sử dụng.

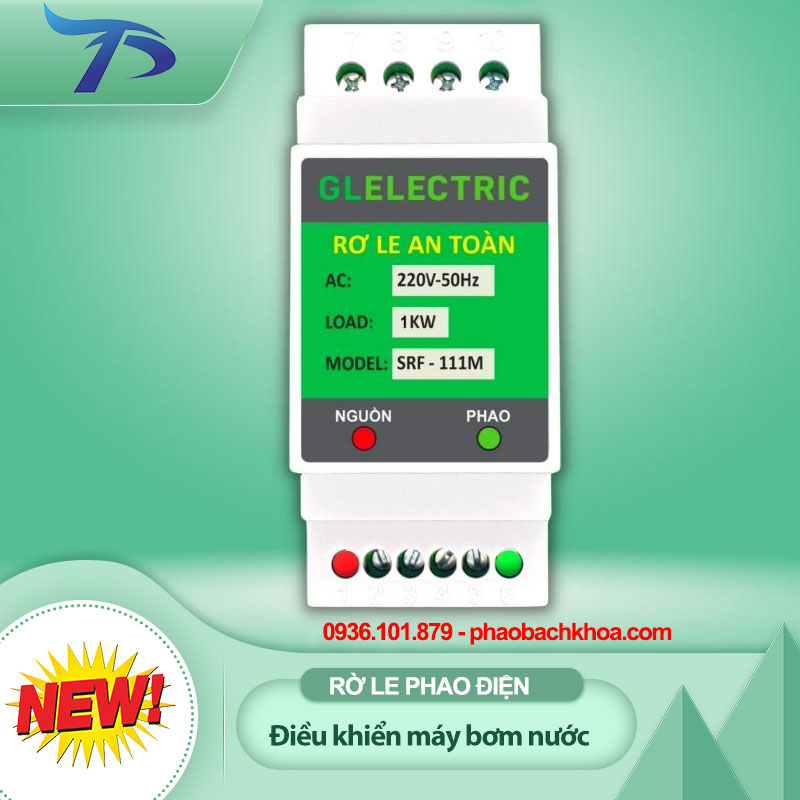

Rờ le an toàn cho phao điện SRF-111M

Thông số kỹ thuật SRF-111M

• Điện áp nguồn cấp : 180 – 240V – AC
• Điện áp điền khiển phao : 12V – DC
• Công suất tiêu thụ không tải : 1w
• Công suất tải máy bơm tối đa : 1000w (1kw)
• Khoảng cách dây dẫn đến phao : 0 – 50 m
• Kích thước DxRxC (mm) : 90x38x65
• Rãnh cài thanh ray : 35 mm

Rơ le an toàn cho phao điện SRF-111M tương thích với tất cả các loại phao điện truyền thống, phao điện thông minh và phao điện tử GL2A.

Ứng dụng kết hợp với phao điện tử hoặc phao điện truyền thống

Sơ đồ sử dụng cho một phao điện cho bể nước trên cao

2 - Rơ le phao điện 9V SRF-111M Plus

Thiết bị Rơ le phao điện 9V an toàn SRF-111M Plus được nâng cấp từ các phiên bản trước, được nhà sản xuất trang bị thêm nhiều tính năng ưu việt hơn. Rơ le phao điện SRF-111M Plus chuyển đổi nguồn điện 220v về 9V.

Rơ le phao điện an toàn SRF-111M Plus

Thông số kỹ thuật Rơ le phao điện 9V SRF-111M Plus

• Điện áp nguồn cấp : 180 – 240V – AC
• Điện áp điền khiển phao : 9V – DC
• Công suất tiêu thụ không tải : 1w
• Công suất tải máy bơm tối đa : 1500w (1.5 kw)
• Khoảng cách dây dẫn đến phao : 0 – 100 m
• Kích thước DxRxC (mm) : 90x38x65
• Rãnh cài thanh ray : 35 mm

Rơ le SRF-111M Plus tương thích với tất cả các loại phao điện truyền thống, phao điện thông minh và phao điện tử GL2A.

Ứng dụng

Rơ le lắp đặt với phao điện tử hoặc phao điện truyề thống

Kết nối phao điện tử với rơ le SRF-11M

3 - Rơ le phao điện đa năng SRF-111X+

Thiết bị điều khiển phao bơm nước rơ le phao điện đa năng SRF-111X+ ngoài việc điều khiển máy bơm nước ra còn có các tính năng cảm biến dòng chảy, cảm biến dò nước...

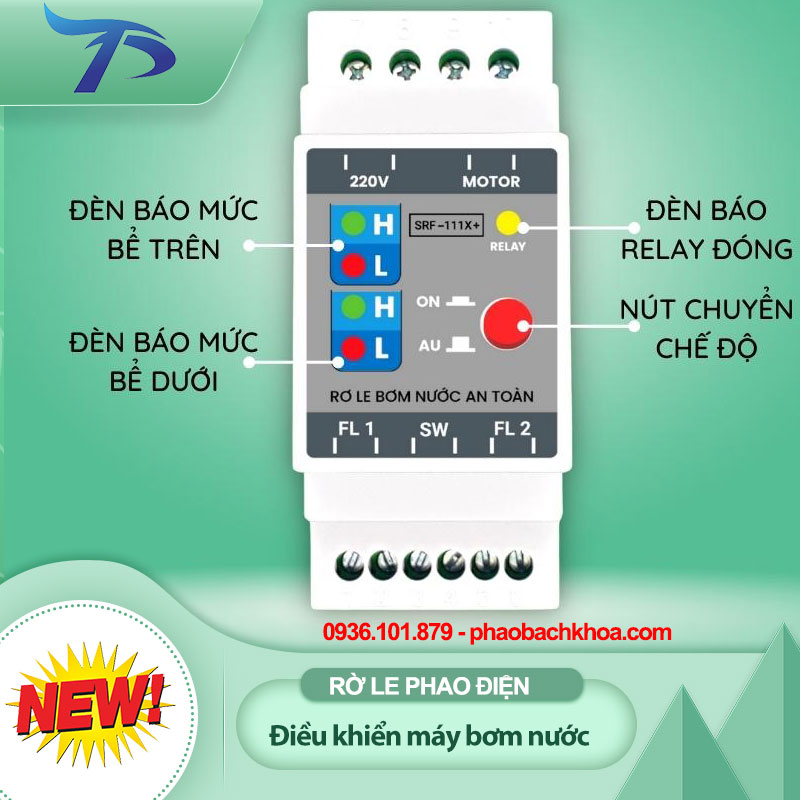

Rơ le phao điện đa năng mã SRF-111X Plus

Mô tả tính năng của rơ le phao điện SRF-111M Plus

• Báo trạng thái phao điện 2 bể trên và dưới
• Tương thích với các loại phao điện sẵn có trên thị thường.
• Điện áp phao điện: 9VDC an toàn cho người sử dụng.
• Khoảng cách dây dẫn tín hiệu đến phao điện 100m (dây 0.75)
• Công suất tải tối đa: 1,500w.
• Chế độ tự bơm động hoặc chế độ bơm cưỡng bức.

Rơ le phao điện đa năng tương thích với các loại phao truyền thống và phao điện tử GL2A.

Ứng dụng rơ le phao điện đa năng

Rơ le phao điện đa năng sử dụng công tắt dòng chảy

4 - Thiết bị điều khiển phao bơm SPC01

Rơ le điều khiển phao bơm 12v của Kawasan cũng có tính năng tương tự như các dòng rơ le phao điện trên. Tuy nhiên, thiết bị Rơ le này chỉ tương thích với các dòng phao điện cơ, tức là phao điện sử dụng công tắc cơ khí.

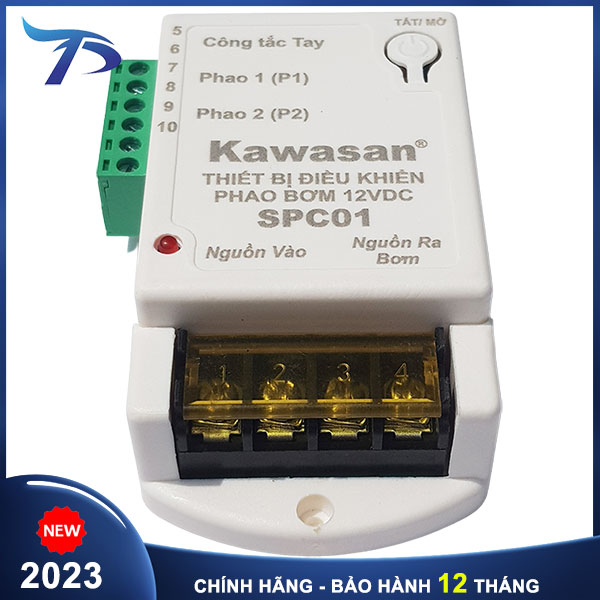

Công tắc điều khiển phao bơm nước 12v Kawasan

Thông số kỹ thuật Rơ le SPC01

• Nguồn điện: 110V – 220V
• Công suất tối đa: 220V – 5A, 110V – 15A
• Công suất tải ra bơm: tối đa 2HP
• Số lần đóng ngắt: 1 triệu lần
• Phạm vị công tắc điều khiển: 0.2 m đến 3m
• Nhiệt độ hoạt động: 5-60 độ C
• Khoảng cách dây dẫn tín hiệu đến phao: 50m
• Kích thước: 105 x 65 x 30 mm

Ứng dụng thiết bị điều khiển phao bơm

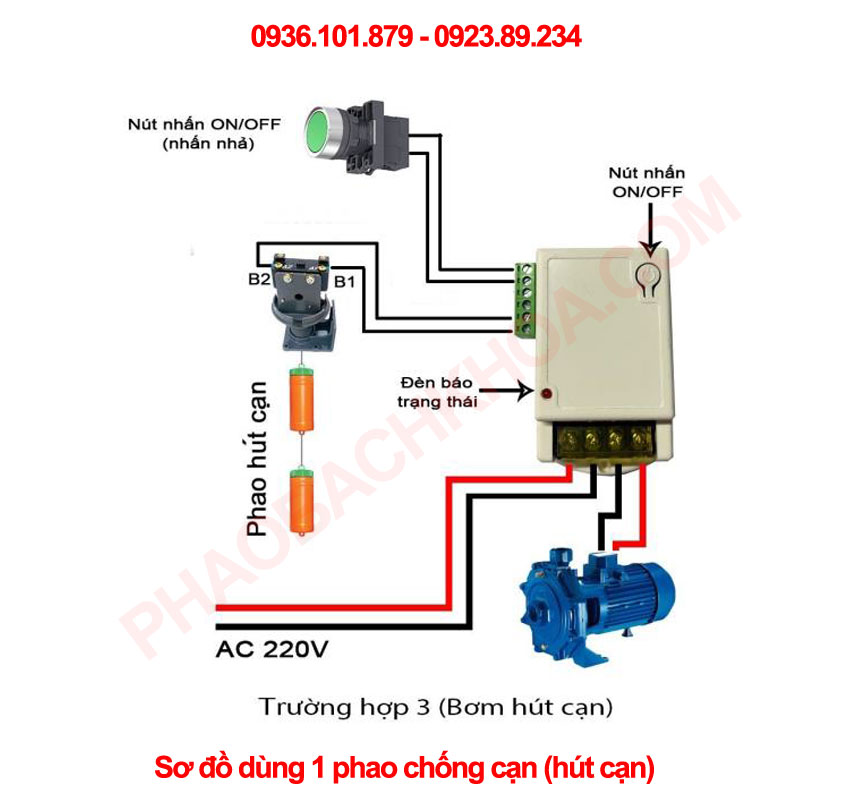

Sơ đồ nối rờ le 12v với 1 phao điện hút cạn - chống tràn bồn nước.
