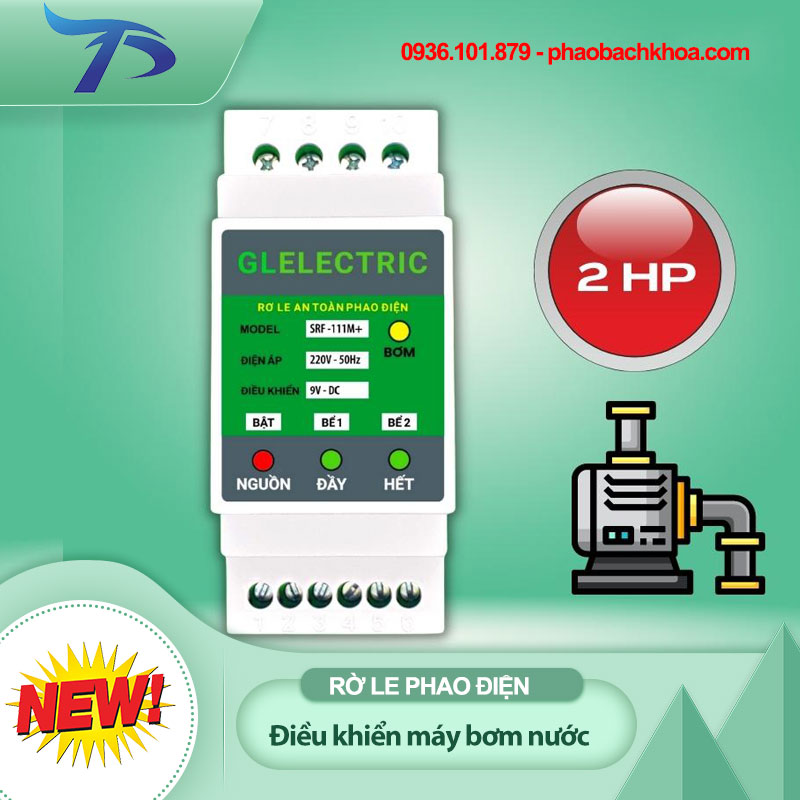

Rơ le phao điện 9v SRF-111M Plus công suất 1500w

360.000

Mua combo giá khuyến mãi

360.000
108.000
468.000
Mua 2 Sản Phẩm

Thông tin mô tả sản phẩm

Rơ le phao điện 9v SRF-111M Plus thế hệ mới là sự kết hợp và nâng cấp của hai phiên bản SRF-111M và SRF-111X đã rất thông dụng trên thị trường. Rơ le phao điện SRF-111M Plus bổ sung thêm các đèn chỉ thị trạng thái phao điện, tiếp điểm rờ le độc lập và có công suất chịu tải tối đa cho máy bơm lên đến 2HP tương đương với 1,500w.

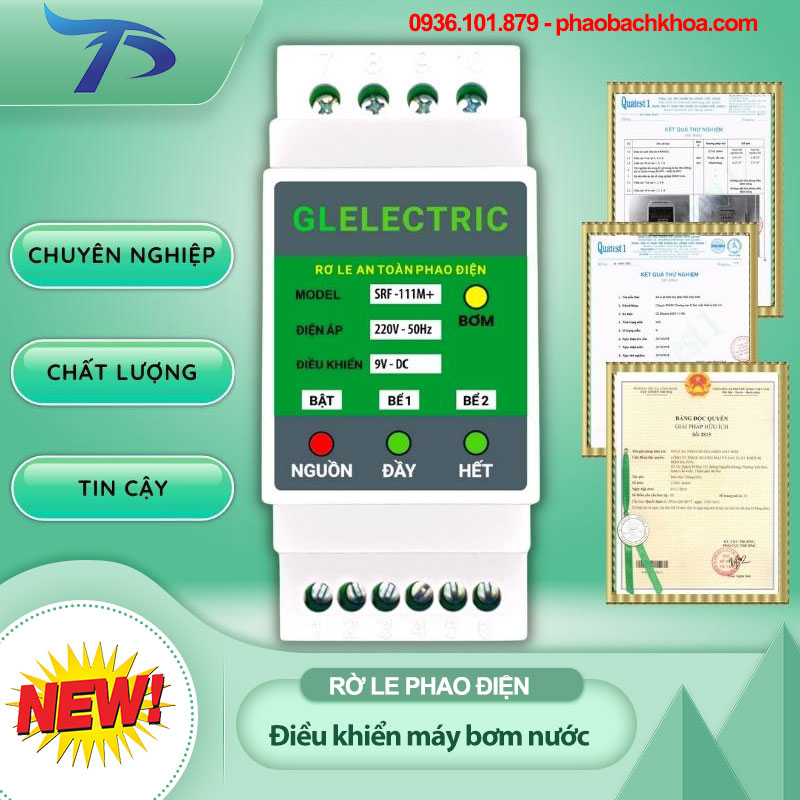

Rờ le phao điện an toàn SRF-111M Plus

Rờ le phao điện an toàn SRF-111M Plus

Rơ le phao điện 9v SRF-111M Plus là gì?

SRF-111M Plus cung cấp một điện áp điều khiển 9VDC (được cách ly hoàn toàn với nguồn điện 220V) đưa đến các phao điện lắp ở bể nước để ghi nhận mức nước và điều khiển bật/tắt máy bơm nước tự động và an toàn. Khoảng cách dây dẫn từ phao điện đến thiết bị (đối với dây dẫn có tiết diện 0.75mm) tối thiểu đạt 100m.

Thông số kỹ thuật Rơ le phao điện 9v SRF-111M+



Cấu tạo và nguyên lý hoạt động Rơ le phao điện 9v SRF-111M Plus

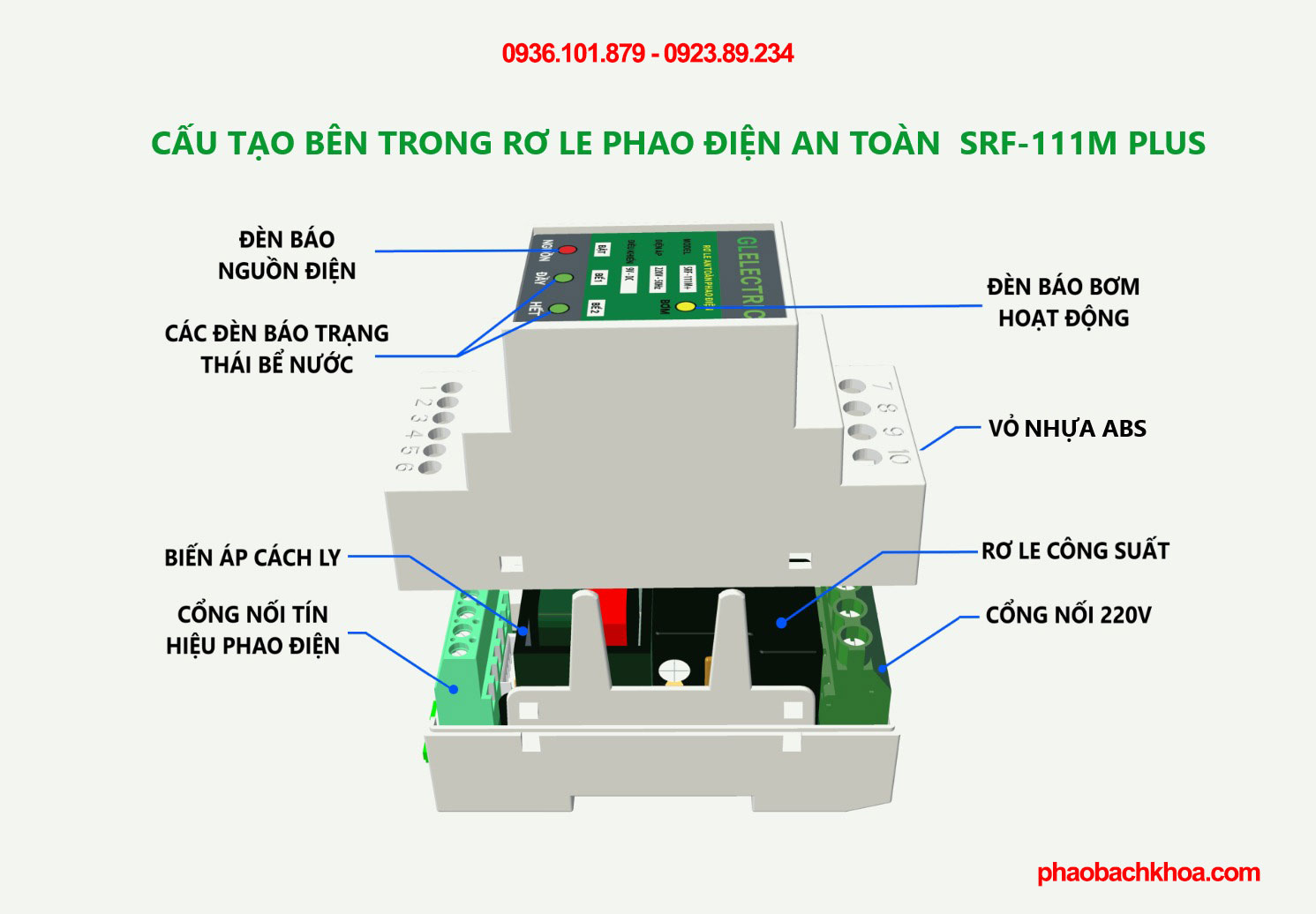

Cấu tạo Rơ le phao điện 9v SRF-111M Plus

Cấu tạo rờ le phao điện SRF-111M Plus

    Cấu tạo rơ le phao điện SRF-111M Plus
  • Đèn báo nguồn điện
  • Các đèn báo trạng thái bể trước
  • Biến áp cách ly
  • Cổng nối tín hiệu phao điện
  • Đèn báo bơm hoạt động
  • Vỏ nhựa ABS
  • Cổng nối nguồn điện 220v
  • Rờ le công suất

Nguyên lý hoạt động rơ le an toàn cho phao điện srf-111M

Mô tả tính năng của rơ le phao điện SRF-111M Plus

  • Báo trạng thái phao điện 2 bể trên và dưới
  • Tương thích với các loại phao điện sẵn có trên thị thường.
  • Điện áp phao điện: 9VDC an toàn cho người sử dụng.
  • Khoảng cách dây dẫn tín hiệu đến phao điện 100m (dây 0.75)
  • Công suất tải tối đa: 1,500w.
  • Chế độ tự bơm động hoặc chế độ bơm cưỡng bức.

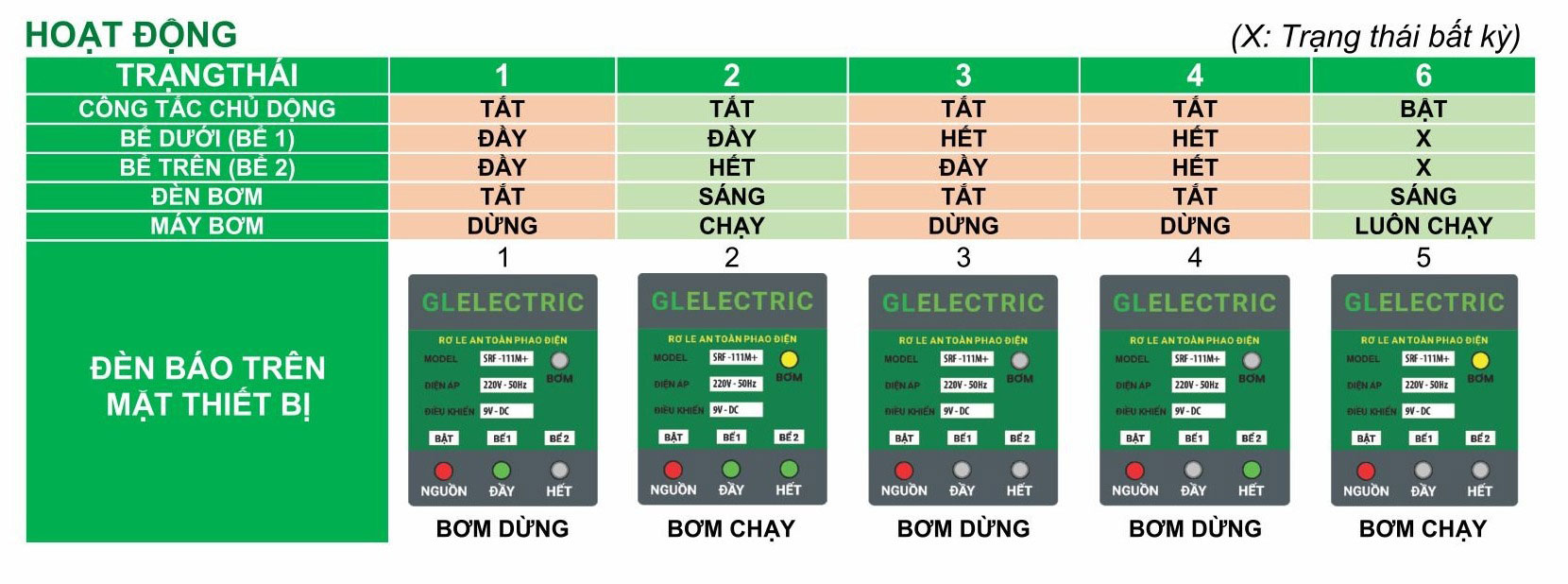

Nguyên lý hoạt động của Rơ le phao điện 9v SRF-111M Plus

Nguyên lý hoạt động rờ le phao điện SRF-111M Plus

Nguyên lý hoạt động rơ le phao điện SRF-111M Plus

Chế độ bơm cưỡng bức:

Công tắc nối với cổng 3-4 bật, bơm sẽ luôn chạy mà không phụ thuộc vào trạng thái của phao điện.

Chế độ bơm tự động 1 phao:

Nếu chỉ sử dụng 1 phao điện ở bồn nước trên thì cách đâu nối như sau:

  • Đấu nối dây phao điện vào cổng 5,6, không cần đấu dây từ cổng 1 sang cổng 2 của Rờ le phao điện 9v SRF-111M PLUS (đây là điểm cải tiến mới của SRF-111M PLUS so với thế hệ trước SRF-1111M).
  • Bơm sẽ bật khi bể trên cạn và tắt khi bể trên đầy theo trạng thái của phao điện.

Chế độ bơm tự động 2 phao:

Phao bể ngầm nối ở cổng 1,2. Phao bể trên nối ở cổng 5,6. Bơm sẽ bật nếu bể trên cạn nước và bể ngầm đầy nước và tắt khi bể trên đầy nước hoặc bể ngầm hết nước.

Hướng dẫn lắp đặt Rơ le phao điện 9v SRF-111M Plus

1 – Sơ đồ sử dụng rơ le phao điện 9v với 1 phao điện

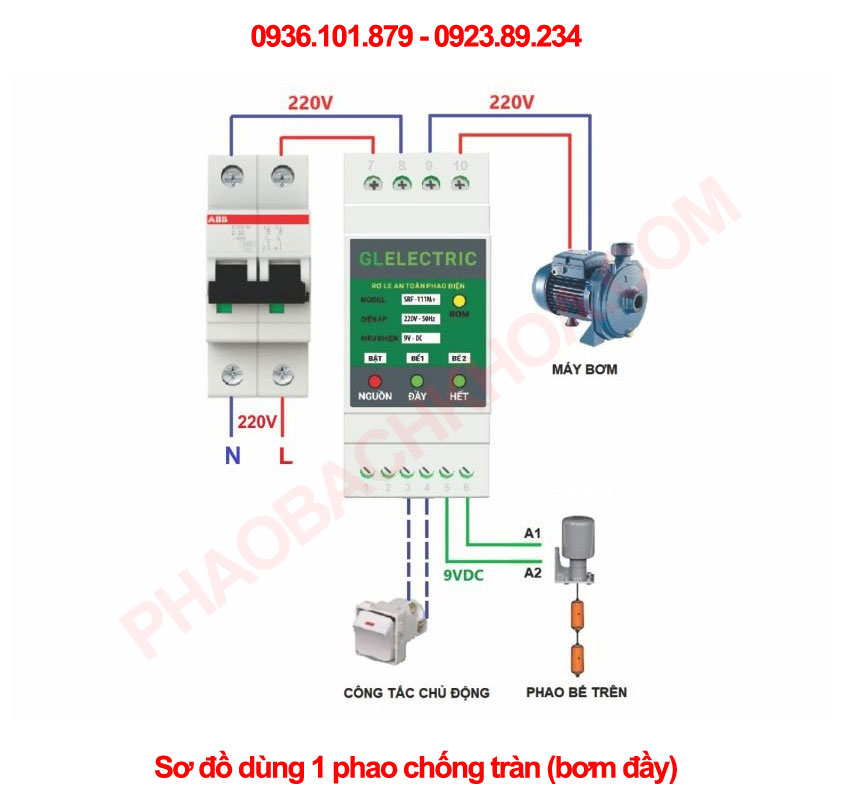

SRF-111M Plus sơ đồ sử dụng 1 phao điện chống tràn (bơm đầy)

SRF-111M Plus sơ đồ sử dụng 1 phao điện chống tràn (bơm đầy)

  • Cổng 1 và 2 của Rơ le phao điện 9v SRF-111M Plus không sử dụng.
  • Cổng 5 và 6 của Rơ le phao điện 9v SRF-111M Plus nối đến hai tiếp điểm A1, A2 của phao điện ở bể nước trên cao
  • Cổng 3 và 4 đấu nối đến công tắc bật chủ động. Nếu không sử dụng công tắc thì bỏ trống hai cổng này.
  • Cổng 7 và 8 cấp điện 220v và rờ le bơm nước an toàn
  • Cổng 9 và 10 cấp điện 220v ra máy bơm.

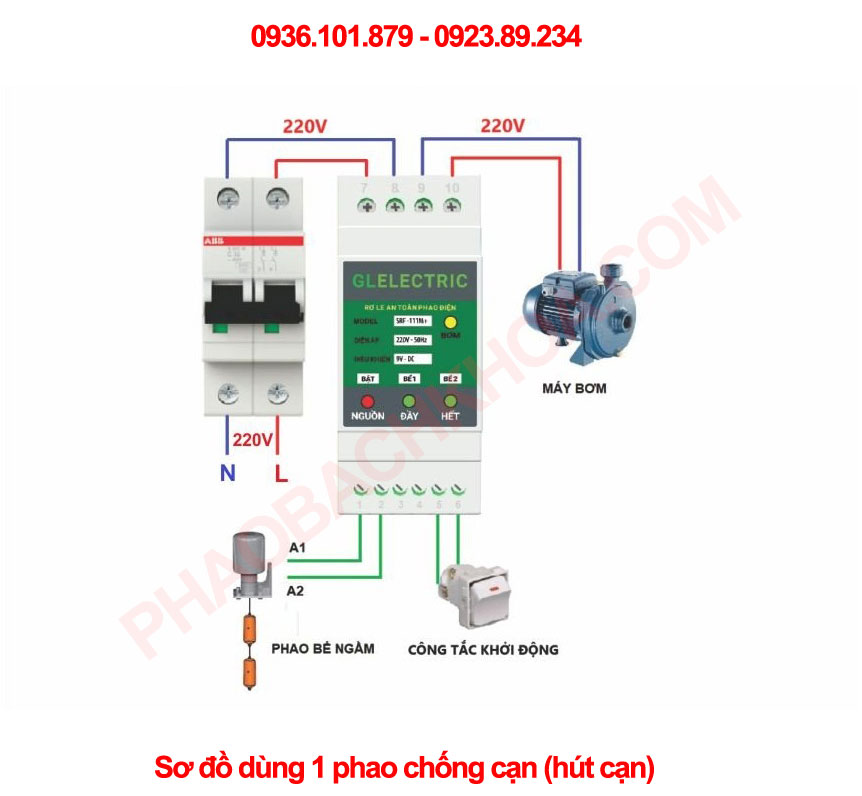

2 – Sơ đồ sử dụng 1 phao điện chống cạn (hút cạn)

Rờ le phao điện 9v SRF-111M Plus sơ đồ sử dụng 1 phao điện chống cạn bơm hút cạn

Rơ le phao điện 9v SRF-111M Plus sơ đồ sử dụng 1 phao điện chống cạn bơm hút cạn

  • Cổng 1 và 2 của Rơ le phao điện 9v SRF-111M Plus nối với hai tiếp điểm A1, A2 của phao điện bể dưới cần chống cạn (Bơm cạn).
  • Cổng 5 và 6 của Rơ le phao điện 9v SRF-111M Plus nối đên công tắc khởi động để bắt đầu một chu trình bơm hút.
  • Cổng 3 và 4 đấu nối đến công tắc bật chủ động. Nếu không sử dụng công tắc thì bỏ trống hai cổng này.
  • Cổng 7 và 8 cấp điện 220v và rờ le bơm nước an toàn
  • Cổng 9 và 10 cấp điện 220v ra máy bơm.

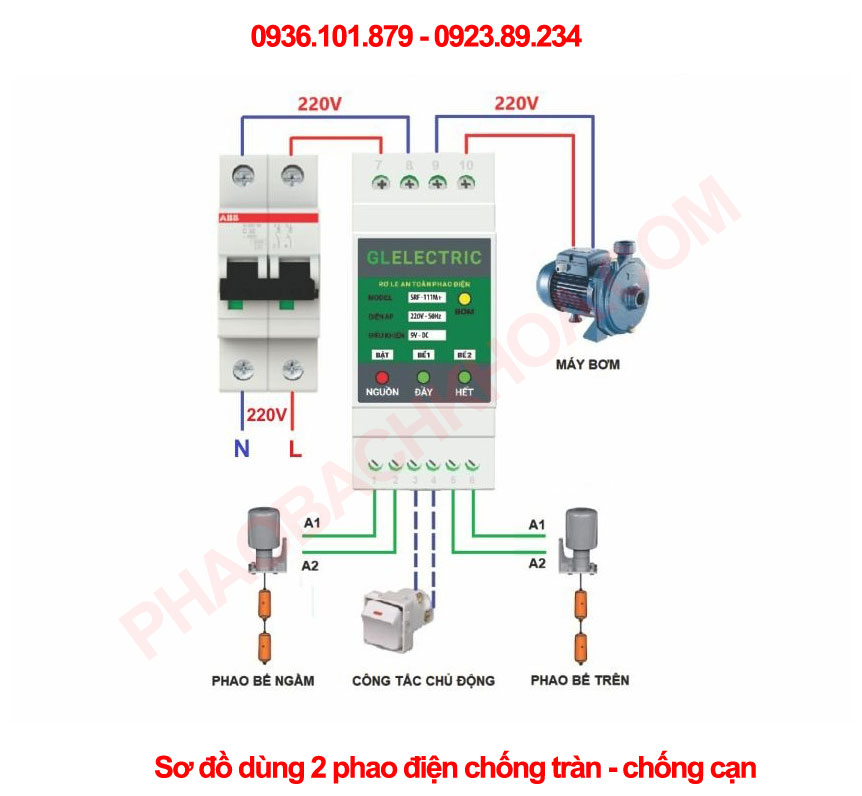

3 – Sơ đồ sử dụng 2 phao điện

SRF-111M PLus sử dụng 2 phao điện chống tràn và chống cạn

SRF-111M PLus sử dụng 2 phao điện chống tràn và chống cạn bồn hoặc bể nước

  • Cổng 1 và 2 của Rơ le phao điện 9v SRF-111M Plus nối với 2 tiếp điểm A1 và A2 của phao điện ở bể nước dưới.
  • Cổng 5 và 6 của Rơ le phao điện đa năng nối đến hai tiếp điểm A1 và A2 của phao điện ở bể nước trên cao
  • Cổng 3 và 4 đấu nối đến công tắc bật chủ động (Nếu không sử dụng công tắc chủ động thì bỏ trống)
  • Cổng 7 và 8 cấp điện 220v vào rờ le bơm nước an toàn
  • Cổng 9 và 10 cấp điện 220v ra máy bơm.

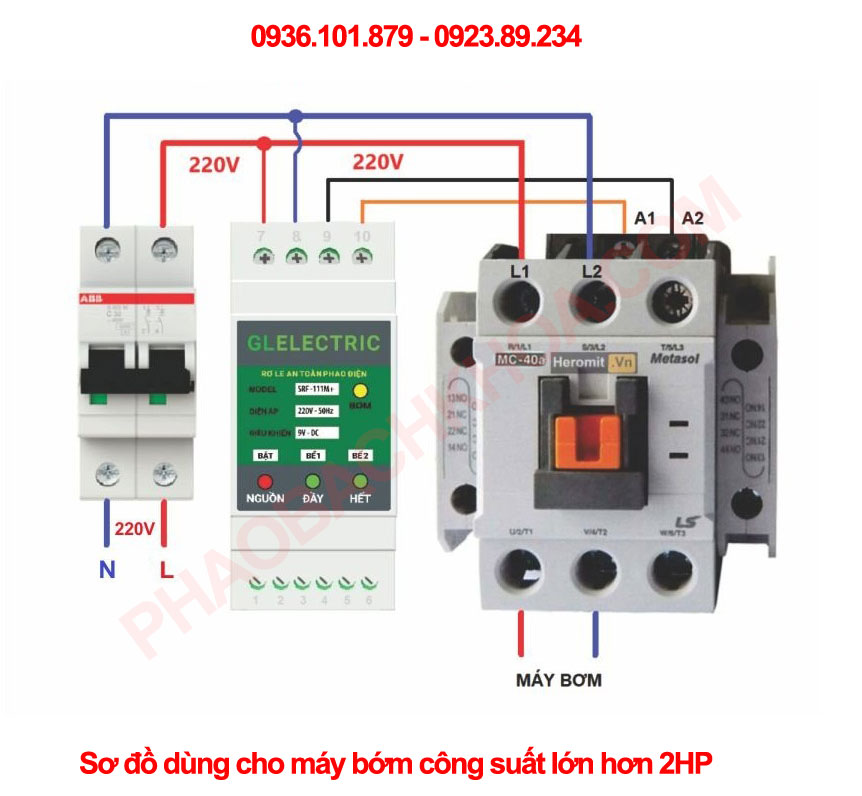

4 – Rơ le phao điện 9v SRF-111M Plus sử dụng máy bơm công suất lớn hơn 1.500w

Rờ le SRF-111m PLus sử dụng cho máy bơm có công suất lớn hơn 2HP

Rơ le SRF-111m PLus sử dụng cho máy bơm có công suất lớn hơn 2HP (Cần có thêm khởi động từ)

  • Phần mạch điện điều khiển tại các cổng từ 1 đến 6 của rờ le phao điện đa năng đấu nối giống như các trường hợp trên 1,2 và 3 (Tùy vào nhu cầu sử dụng).
  • Phần mạch điện 220v để cấp nguồn cho rơ le phao điện an toàn và Contactor đấu nối như sơ đồ trên.
  • Trong đó: A1 và A2 là cuộn dây điều khiển Contactor, được cấp nguồn từ cổng số 9 và 10 của thiết bị Rờ le phao điện 9v SRF-111M Plus.
  • L1 và L2 là các đầu vào của Contactor
  • T1 và T2 là các đầu ra cua Contactor

Mua Rơ le phao điện 9v SRF-111M Plus chính hãng ở đâu?

Quý khách đang quan tâm đến vấn đề an toàn khi sử dụng phao điện 220v trước đây hay còn gọi là dùng phao điện truyền thống. Nay cần nâng lên lên để đảm bảo an toàn cho gia đình. Hãy liên hệ ngay với Phao Bách Khoa để được tư vấn miễn phí và mua Rơ le phao điện 9v SRF-111M Plus chính hãng. Dịch vụ chu đáo và tận tâm.
