Cấu tạo phao cơ Bách Khoa phiên bản mới và nguyên lý hoạt động

Cấu tạo phao cơ Bách Khoa
5/5 - (3 bình chọn)

Phao cơ là một thiết bị gắn liền với mọi gia đình trong sinh hoạt thường ngày trong việc cung cấp nước lên bồn vậy cấu tạo phao cơ là gì? Nhiệm vụ của van phao cơ là cung cấp và ngắt nước tự động khi dùng nước máy thủy cục. Việc này giúp giảm thiểu thời gian công sức bật mở van phao, và nếu dùng phao cơ bồn nước loại tốt còn giảm đáng kể chi phí tiền nước!. Vậy cùng tìm hiểu cấu tạo phao cơ Bách Khoa có những đặc điểm gì nhé?

Phao cơ là gì?

Van phao cơ (tiếng anh Float valve) là thiết bị cơ học được chế tạo để điều khiển mực nước trong bồn các tự động (bơm và ngắt nước). Tất cả các dòng phao cơ điều điều khiển ngắt nước tự động nghĩa là khi nước đầy thì ngắt và khi nước cạn thì bơm. Phao cơ trái banh truyền thống hoặc phao cơ thế hệ mới đều thực hiện nhiệm vụ này.

Tuy nhiên, cấu tạo phao cơ và nguyên lý hoạt của mỗi loại van phao là khác nhau, độ bền và khả năng đóng kín của mỗi dòng cũng khác nhau. Do cấu tạo phao cơ mỗi loại không giống nhau. Cùng tìm hiểu về van phao cơ Bách Khoa dòng sản phẩm được bán ra thị trường hiện nay.

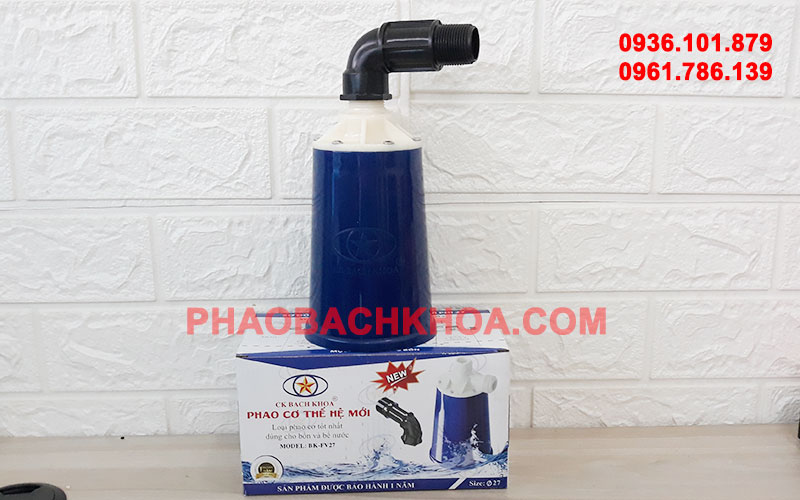

Phao cơ là gì?

Phao cơ là gì? Cấu tạo phao cơ Bách như thế nào cùng xem hết bài nhé.

Cấu tạo phao cơ Bách Khoa gồm những bộ phân nào?

Van phao cơ là sản phẩm sáng tạo của Việt Nam với thương hiệu Bách Khoa sản phẩm mang lại chất cao. Với thiết kế nhỏ gọn, tiện dụng và cấu tạo phao cơ Bách Khoa có những thành phần sau:

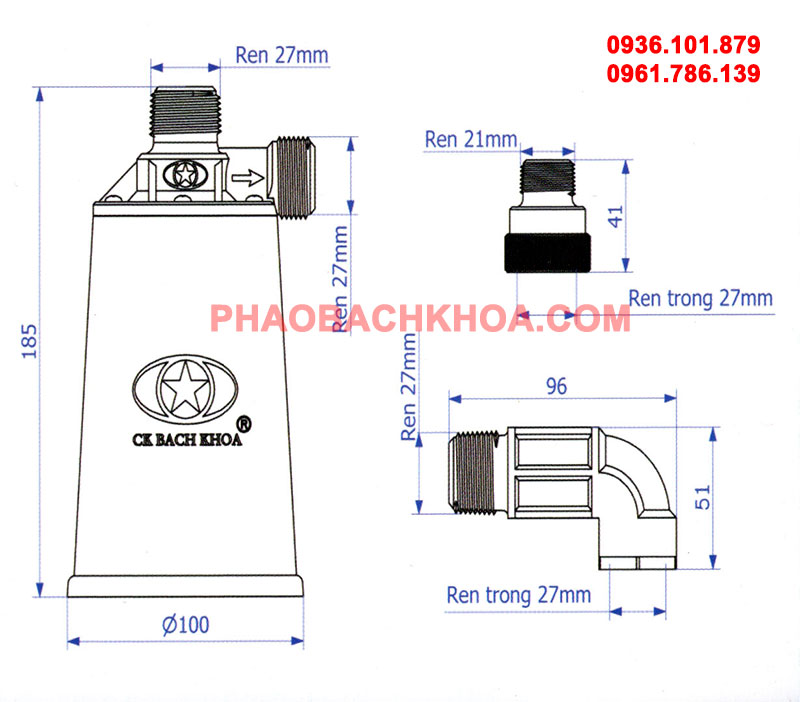

Cấu tạo phao cơ 27

Cấu tạo phao cơ 27

Về kích thước

  • Kích thước van phao cơ: Φ 27
  • Chiều cao van phao Bách Khoa: 185mm
  • Ống đầu vào và đầu ra: Φ 27
  • Đường kính đáy van phao cơ Bách Khoa: Φ 100

Về phụ kiện

  • Nối giảm (27-21) Ren nhỏ chuyển từ 21mm qua 27mm: ren ngoài đầu vào 21mm, ren trong đầu ra 27 mm để nổi với ren phao cơ, và chiều cao là 41mm
  • Co Ren ngang kiểu dáng chữ (27mm – 27mm): Ren ngoài và ren trong kích thước phi 27mm, chiề dài 96mm và chiều cao 51mm

Thân phao và trái phao

  • Thân phao cơ hình kim tự tháp
  • Màu sắc: Xanh
  • Trái phao nằm bên trong
  • Phía trên nắp thân phao được cố định bởi: 6 con ốc inox 304

Thống số kỹ thuật phao cơ 27

  • Áp suất làm việc: 0,1 bar – 0,6 bar
  • Kích thước: Φ 27 hoặc DN20
  • Dung dịch nước thích hợp: Nước sạch, nước máy
  • Nhiệt độ thích hợp: 10 độ C đến 70 độ C
  • Vật liệu: Nhựa ABS, nhựa PP, Inox 304 và Silicon

⇒ Xem thêm cấu tạo phao cơ phi 21

Nguyên lý hoạt động phao cơ 27 của Bách Khoa

  • Điều khiển mực nước trong bồn hoàn toàn tự động
  • Công nghệ đóng mở van phao bằng Áp suất nước
  • Van đóng kín 100 % (không lo sợ nước bị rò rỉ)
  • Nước ngập 1/3 van phao sẽ đóng và sài vơi đi sẽ bơm tự động

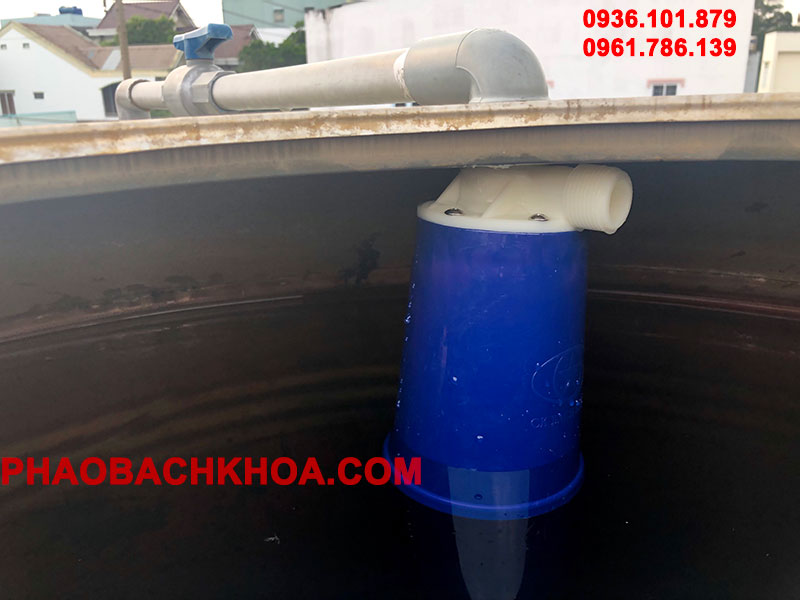

Nguyên lý hoạt động phao cơ 27

Nguyên lý hoạt động phao cơ 27 phiên bản mới đóng kín hoàn toàn

Khác với các dòng phao cơ thế hệ mới phi 21 trước đây với công nghệ đóng hoặc mở van phao cơ bằng trợ lực nam châm. Cấu tạo phao cơ 27 được thiết kế điều khiển nước trong bồn chứa (đóng và mở) tự động bằng Áp Suất nước. Đây là một sáng kiến mới trong cấu tạo phao cơ Bách Khoa. Giúp van phao đóng kín và nhạy từ đó không còn có hiện tượng nước bị rò rỉ dẫn tới tràn bồn.

Xem thêm cách xử lý bồn nước bị tràn khi dùng phao cơ truyền thống

Phân loại các van phao cơ

Van phao cơ Bách Khoa

Phao cơ Bách Khoa là một sản phẩm mới với công nghệ Việt được sản xuất và lắp đặt tại Việt Nam. Là sản phẩm của Siên viên trường Đại Học Bách Khoa Hồ Chí Minh. Là sản phẩm phao cơ dùng cho bồn và bể nước tốt nhất hiện nay.

van phao cơ Bách Khoa

van phao cơ Bách Khoa Chính Hãng. Bảo hành 1 năm, lỗi đổi mới

Van phao cơ công nghiệp (van phao thủy lực)

Là dòng van phao cơ công nghiệp được dùng tại các tòa nhà cao tầng, các nhà máy công nghiệp cần lưu lượng nước lớn và tất nhiên là kích thước đường ống lớn. Van phao cơ thủy lực thướng có kích thước Φ 60 – Φ 2019 hoặc lớn hơn. Sản phẩm này còn có tên gọi là là phao cơ mặt bích.

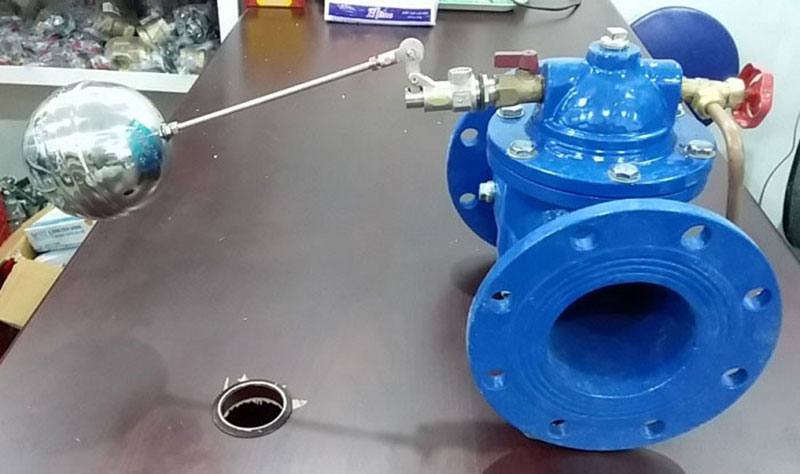

van phao cơ thủy lực

van phao cơ thủy lực

Cấu tạo phao cơ công nghiệp gồm 2 phần

  • Thân phao: Thân van phao được làm từ gang cầu, lớp ngoài phủ sơn Epoxy
  • Bóng phao: Bóng van phao được làm từ inox, đây là dạng quả cầu thép không gỉ được làm kín và chưa không khí bên trong được kết nối với trục của van phao cơ

Thông số kỹ thuật:

  • Kích cỡ: DN 50 – DN 200 mm
  • Áp suất: (PN) 10 và 16 (kgf/cm2)
  • Nhiệt độ hoạt động: -10oC đến 80oC
  • Kết nối: PN10/ PN16/ SI10K/ ANSI 150-LB
  • Ứng dụng: Cấp thoát nước, xử lý nước thải, hệ thống nóng lạnh, PCCC…
  • Hãng van: KBV, Tayfur, Shinyi, AMG, Wonil, ARV, KVS, Naning
  • Xuất xứ: Thổ Nhỹ Kì, Hàn Quốc, Đài Loan, Malaysia, Trung Quốc

Van phao cơ truyền thống (phao cơ lắp ren)

Trước đây, dòng phao cơ trái banh được sử dụng khá phổ biến, nguyên ly và cấu tạo phao cơ lắp ren này hoàn toàn khác với phao cơ thông minh. Tuy nhiên, với công nghệ ngày càng phát triển và đã cho ra những dòng phao cơ thế hệ mới với kích thước nhỏ gọn hơn và nhất là công năng và độ bền tốt hơn.

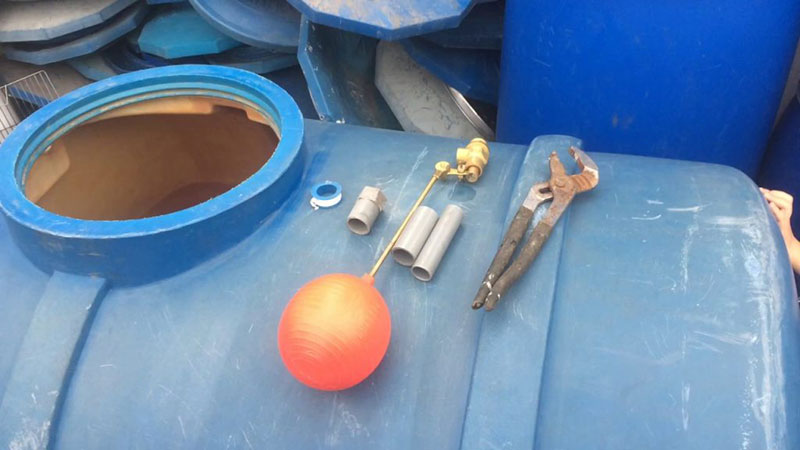

Van phao cơ truyền thống

Van phao cơ truyền thống

Thông số kỹ thuật phao cơ lắp ren:

  • Tổng chiều dài: 400mm
  • Đường kính phao: 110mm
  • Kích thước Ren: 20mm và 27mm

Lắp đặt phao cơ và ứng dụng

Với cấu tạo phao cơ Bách Khoa nhỏ gọn nên việc lắp đặt phao cơ bồn nước cũng rất dễ dàng. Tiết kiệm thời gian chi phí, có thể các hộ gia đình tự lắp đặt khi có như cầu cần dùng tới.

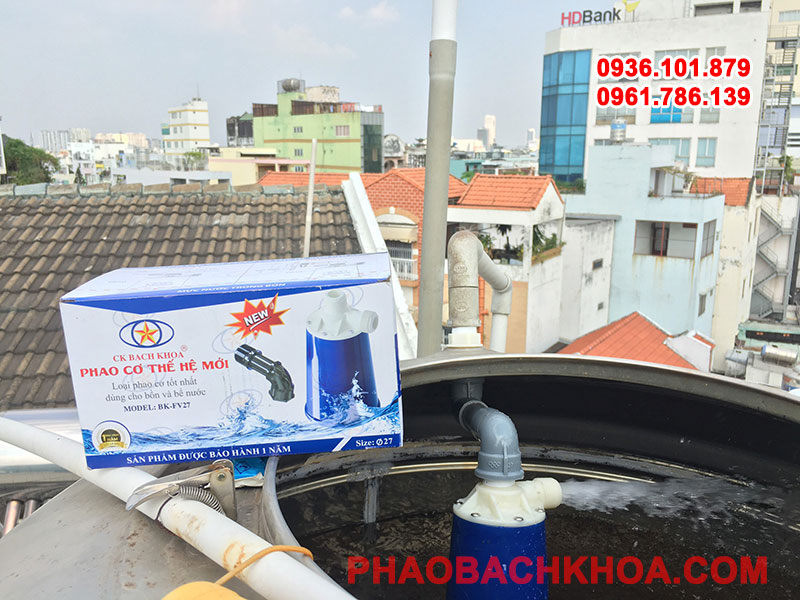

Lắp đặt phao cơ bồn nước

Lắp đặt phao cơ bồn nước loại tốt. An toàn hiệu quả

Việc lắp đặt phao cơ Bách Khoa không quá phức tạp, cái khó của việc lắp là bồn nước đặt trên cao, không có chỗ leo lên.. Còn việc lắp đặt phao cơ thì vô cùng dễ.

Chuẩn bị dụng cụ cho việc lắp đặt

  • Liên hệ Nhà phân phối chính thức Phao Bách Khoa để mua phao cơ chính hãng, được bảo hành và tư vấn kỹ thuật Miễn Phí.
  • Thông tin liên hệ: Hotline 0936.101.879 – Zalo: 0923.889.234
  • Chuẩn bị 1 cuộn cao su non

Lưu ý khi lắp đặt phao cơ Bách khoa

  • Để ý hướng mũi tên để lắp phao đúng chiều nước vào và chiều nước ra
  • Quấn cao su non cho kín ống rồi vặn phao vào (Vặn vừa phải không dùng sức quá mạnh dẫn đến có thể bể co ren đối với lắp phao bồn ngang).
  • Để phao cơ theo chiều hướng thẳng đứng vuông góc với mặt nước
  • Nếu có dùng phao điện thông minh thì để phao cơ nằm trên phao điện và tránh nước xả trực tiếp vào qua phao điện.

Ứng dụng phao cơ Bách Khoa

  • Lắp đặt cho bồn nước đứng, ngang
  • Lắp đặt cho bể nước ngầm
  • Lắp đặt tại cho bồn phụ năng lượng mặt trời
  • Lắp đặt cho hồ cá
  • Lắp đặt tại các máng nước cung cấp nước uống cho bò, heo, gà vịt

Một số sự cố thường gặp của van phao cơ

Bị hư van phao cơ bồn nước

  • Van phao cơ truyền thống bị hư
  • Phao không hoặt động nên nước không vào bồn
  • Phao hoạt động nhưng không ngắt dẫn đến tràn bồn
  • Phao hoạt động đã ngắt nhưng nước bị rò rỉ
  • Hiện tượng thường gặp và xảy ra nhiều nhất là nước tràn về đêm khi áp suất nguồn nước tăng mạnh.

Nguyên nhân

  • Vị trí tiếp nối, khớp nối trên bôn lâu dần không dính vào nhau gây ra hư hỏng.
  • Trục của phao khóa nước bị lỏng, van khóa của phao cơ bị hở.
  • Lắp đặt sai kỹ thuật, lắp nhầm đường ống vào và ra
  • Do sử dụng phao cơ kém chất lượng.

Giải pháp khăc phục

  • Khi phát hiện phao cơ bị lỏng, hư, không hoạt động. Cần thao ra vệ sinh và kiểm tra lại cấu tạo phao cơ xem còn sử dụng được không
  • Kiểm ra định kỳ phao cơ, để phát hiện kịp thời thay thế trước khi phao xảy ra sự cố
  • Kiểm ra nguồn nước, nếu nước bị phèn cần trang bị nên lọc xử lý vì phèn sẽ làm hỏng các vật liều dùng bằng đồng hay inox. Và phèn sẽ làm ngẹt lưới đối với phao cơ thế hệ mới Bách Khoa.
  • Kiểm tra van 1 chiều xem có bị hỏng không. Đây cũng là một trong những nguyên nhân nước tràn về đêm, khi áp suất tăng mạnh.
  • Nên chọn cửa hàng mua phao cơ uy tín, để sở hữu phao cơ chất lượng tốt phục vụ cho công việc.
  • Liên hệ ngay với Phao Bách Khoa để được tư vấn khi gặp các sự cố trên.

Khi nào nên dùng phao cơ, phao điện

Van phao cơ chống tràn bồn nước

  • Khi dùng nước máy nhà nước thì dùng phao cơ chống tràn bồn, bể nước để cấp nước tự động vào bồn.
  • Thông thường là dùng bể ngầm hoặc bồn nước đặt ở lầu 1 và 2 (Thường lầu 3, lầu 4 thì khả năng nước máy không bơm lên tới)
  • Phao cơ không ngắt được máy bơm (trừ những loại máy bơm có áp suất)

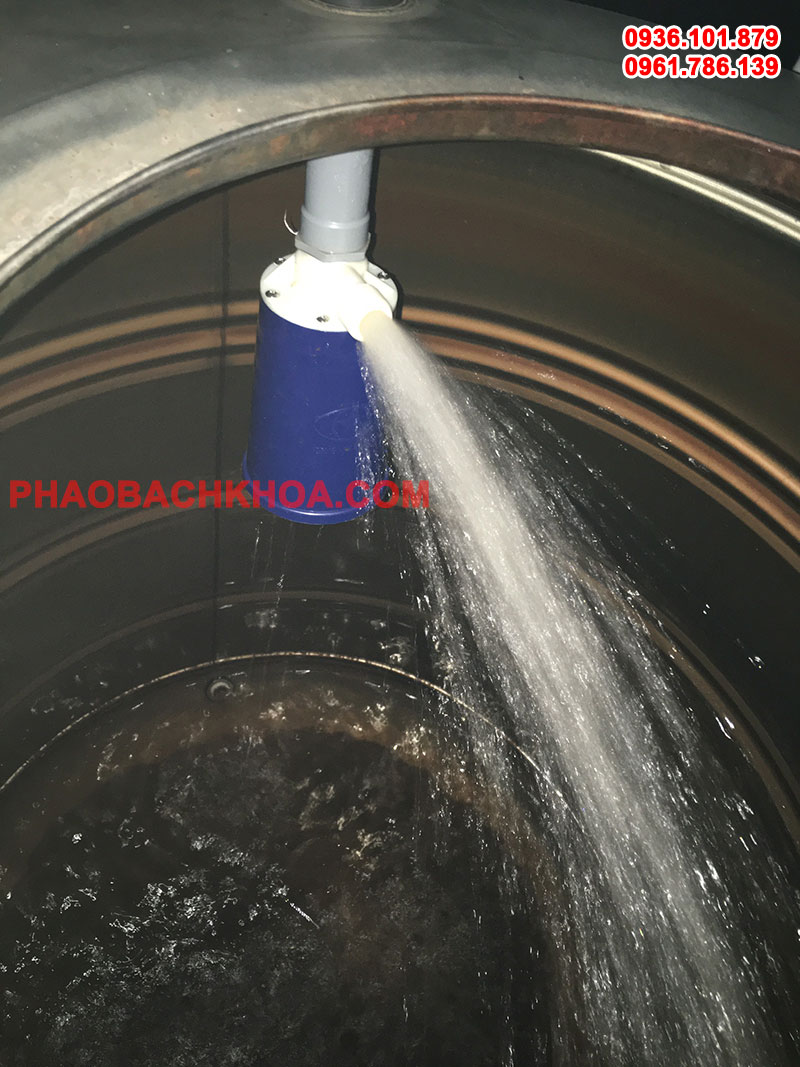

phao cơ chống tràn bồn nước tự động

phao cơ chống tràn bồn nước tự động

Phao điện máy bơm nước tự động

Dùng máy bơm nước để cấp nước lên bồn chứa thì cần dùng đến Phao điện thế hệ mới, để kích hoạt máy bơm bơm nước lên bồn và ngắt máy bơm khi bồn đầy nước. Sản phẩm phao điện Bách Khoa được cải tiến mới sài ổn định và tốt hơn các dòng phao truyền thống.

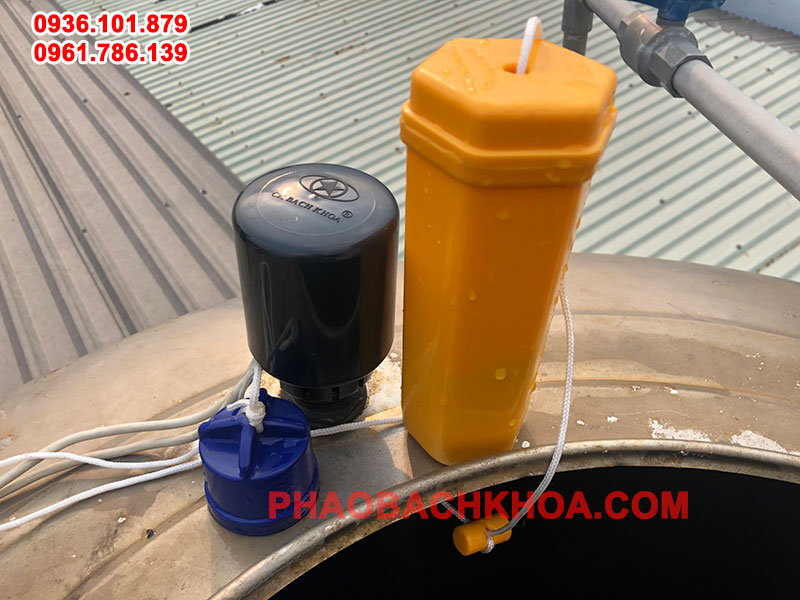

phao điện máy bơm nước tự động Bách Khoa

phao điện máy bơm nước tự động Bách Khoa

Khi nào nên dùng kết hợp cả phao cơ và phao điện

Thường có những hiện tượng bồn chứa nước đặt ở những tòa nhà cao tầng 3, tầng 4 có dùng phao điện máy bơm nước nhưng đêm về có hiện tượng bồn nước bị tràn. Đó là do nguyên nhân, áp lực nước thủy cục về đêm ít người sử dụng nên nó tăng mạnh dẫn đến nước máy tràn vào đường cấp nước.

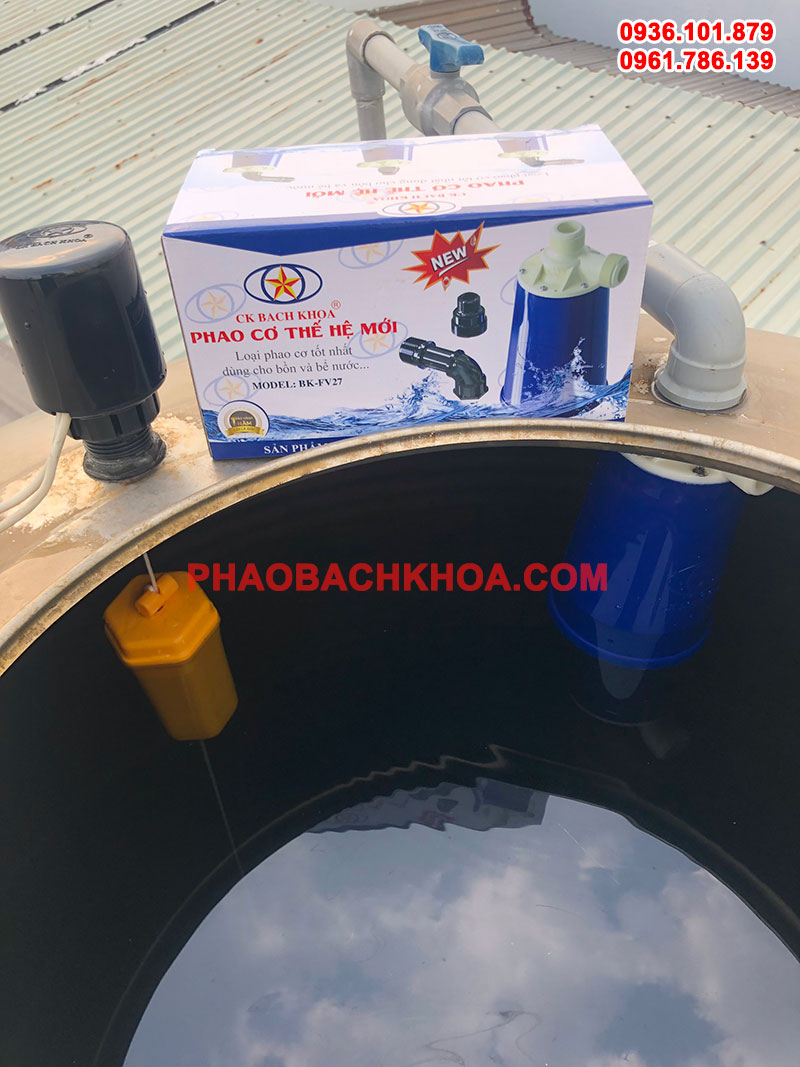

Phao cơ và phao điện

Sử dụng kết hợp phao cơ và phao điện trong 1 bồn nước

Do vậy, đối với những khu vực có nguồn nước cấp mạnh thì phải dùng song song phao cơ thông minh và phao điện thế hệ mới. Để khi về đêm nước có tràn vào ngập qua phao điện thì gặp phao cơ chống tràn nó sẽ xử lý việc này.

Lưu ý: Phao cơ cơ lắp đặt cao hơn phao điện và chiều nước vào của phao cơ tránh quả phao điện

Kết luận

Trên đây là những thông tin về cấu tạo phao phao cơ Bách Khoa và một số dòng khác, bên cạnh đó Phao Bách Khoa một số tình huống thường gặp khi sử dụng phao cơ và giải pháp khác phục.

Hy vọng với bài viết này sẽ giúp bạn hiểu rõ thông tin về cấu tạo phao cơ Bách Khoa cũng như biết thêm một số dòng phao cơ truyền thống nhằm chọn phao có đúng mục đích sử dụng.
